3-Achs Messanzeige Vision 700

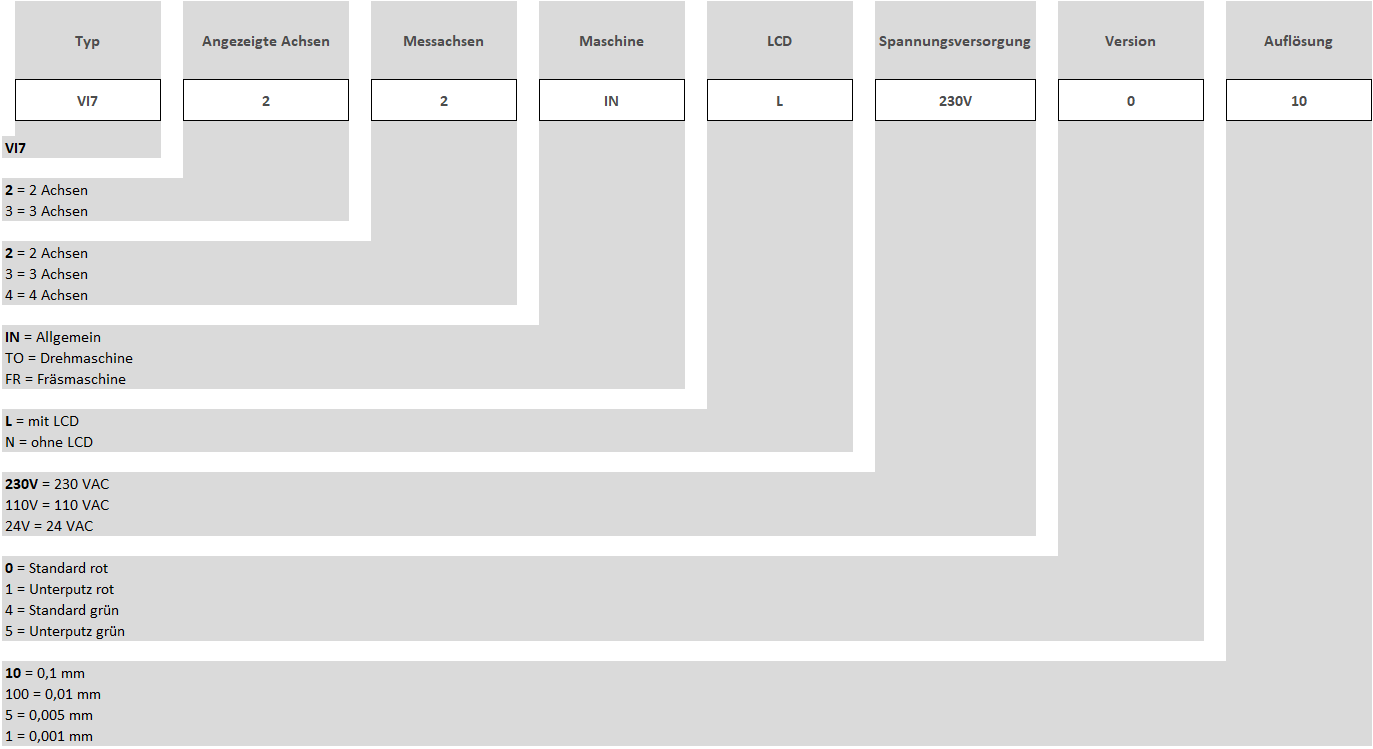

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17

Eigenschaften: Kompaktes Design, moderne und funktionale Messanzeige Diagnose von Anzeigen... mehr

Produktinformationen "3-Achs Messanzeige Vision 700"

Eigenschaften:

Kompaktes Design, moderne und funktionale Messanzeige
Diagnose von Anzeigen und Glasmaßstäben (Innenreinigung und/oder interne Defekte)
Lesen von kodierten Referenzen (in Kombination mit NCS Glasmaßstab)
Vielseitig einsetzbar durch universelle Software für jede Art von Werkzeugmaschine
Software-Upgrade über die serielle Schnittstelle
Programmspeicher für 1.000 Blöcke
Optional:Unterputzversion

Weiterführende Links zu "3-Achs Messanzeige Vision 700"

Technische Daten "3-Achs Messanzeige Vision 700"

Elektrische Daten

Display	3 Displays + optional LDC 7 Hochleistungsziffern h=17 mm
Verfügbare Auflösungen	200 - 100 - 50 - 20 - 10 - 5 - 2 - 1 - 0.5 µm 1° - 0.5° - 0.2° - 0.1° - 0.05° - 0.02° - 0.01° - 0.005° - 0.002° - 0.001°
Stromversorgung	230 VAC ±10 % - 50/60 Hz 110 VAC ± 10 % - 60 Hz 24 VAC ± 10 % - 50/60 Hz
Max. Stromverbrauch	230 VAC - 50 mA 110 VAC - 100 mA 24 VAC - 450 mA
Encoder Eingangssignal	2 Rechteckwellen, Phasenverschiebung 90° ± 5° + synchronisierter Index 5 VDC
Max. Eingangsfrequenz	300 kHz

Mechanische Daten

Gewicht	~ 1kg
Betriebstemperatur	0° - 50°
Lagertemperatur	-20° - 70°
Relative Feuchtigkeit	95 % (nicht kondensiert)
Vibrationsfestigkeit (EN 60068-2-6)	25 m/s² [55 - 2000 Hz]
Schutzklasse (EN 60529)	Tastatur IP67, Rückwand IP42
Anwendungsbereiche	Drehmaschine, Fräsmaschine, Bohrmaschine, etc.
Version	Standard oder Unterputzversion

Zeichnung "3-Achs Messanzeige Vision 700"

Vision700_TZ
