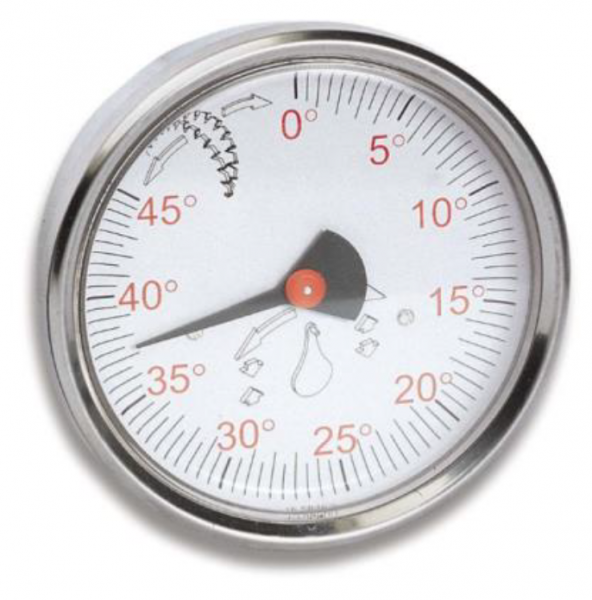

Handrad Spindelanzeige I100 - I100P
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: I100-I100P
Eigenschaften:
- Positionsanzeige mit einer analogen Skala
- Messung von Weg und Winkel
- Sichtscheibe aus schlagfestem Polykarbonat
- Für den Einbau in Handräder geeignet
- Mit Drehknopf für Maßkorrektur -> (auf Anfrage)
- Schutzklasse: IP64
Mechanische Daten
|
Allgemein |
|
|
Material Gehäuse Sichtscheibe |
Metall oder Technopolymer schlagfestes Polykarbonat |
|
Zeiger Langer Zeiger kurzer Zeiger |
Verhältnis 1:1 mit Handrad Übersetzt in Abhängigkeit mit der erforderlichen Spindelumdrehungen |
|
Untersetzungsverhältnis |
2:1; 4:1; 6:1; 10:1; 12:1; 20:1; 24:1; 30:1; 36:1; 40:1; 60:1; 100:1; 120:1; 200:1; 240:1; 300:1; 400:1 |
|
Skalenscheibe |
0‑10; 0‑20; 0‑24; 0‑30; 0‑40; 0‑60; 0‑100; 0‑200 |
|
Zählrichtung |
DX rechtssteigend SX linkssteigend |
|
Anwendung |
Waagerechte Wellen bis 30° Schräglage |
|
Betriebstemperatur |
< 80 °C |
|
Schutzklasse |
IP64 |
|
Zubehör Handrad |
P170, P200 |
|
I100P |
|
|
Optional |
|
Datenblatt:
CAD-Daten: Bitte anfragen!
