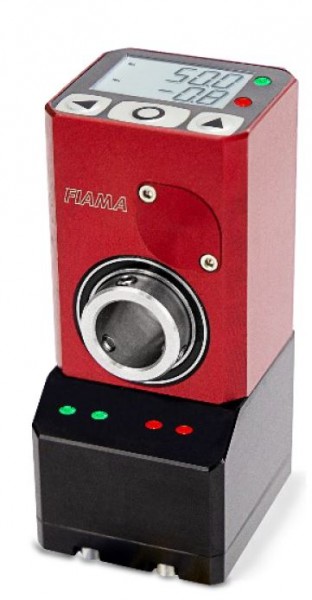

Spindelpositionsanzeige - EP43NET - Elektronisch digital

Spindelpositionsanzeige - EP43NET - Elektronisch digital

Logo-Leiste



Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • EP43NET
 Programmierbare elektronische Positionsanzeige mit durchgehender Hohlwelle und... mehr
Produktinformationen "Spindelpositionsanzeige - EP43NET - Elektronisch digital"

 Programmierbare elektronische Positionsanzeige mit durchgehender Hohlwelle und integrierter Feldbus-Schnittstelle, zur exakten Einstellkontrolle von Spindeln.



Eigenschaften:

  • Anbaukompatible Weiterentwicklung zu den mechanischen Spindelpositionsanzeigen.
  • Anwendungsbereich: Weg- und Winkelverstellung auch bei komplexen Bedingungen.
  • Zweizeiliges LCD für Soll- und Istwert mit Hintergrundbeleuchtung.
  • Geeignet für halbautomatische und überwachte Spindelverstellungen.
  • Parameter frei programmierbar über Tastaturbedienung, mit integrierter Feldbus-Schnittstelle Profinet, Ethernet/IP, EtherCat, Powerlink und IO-Link zur Netzverbindung mit SPS oder Fernüberwachungssystem.
  • Display mit 7,5 mm Ziffernhöhe bietet eine hervorragende Ablesbarkeit, auch bei größeren Entfernungen.
  • Benutzerführung durch 2 Signal-LEDs (Grün/ Rot) zur Anzeige: Position erreicht / nicht erreicht.
  • Batterielebensdauer: 6 bis 8 Jahre.
  • Umfangreiches Zubehör lieferbar: Wellenklemmflansch, Reduzierbuchse, Handkurbel oder Handrad.





Weiterführende Links zu "Spindelpositionsanzeige - EP43NET - Elektronisch digital"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Spindelpositionsanzeige - EP43NET - Elektronisch digital"



Mechanische Daten

Gehäuse

Aluminium, eloxiert

Hohlwelle, VA

d=14 mm / 12,7 mm (1/2")

Display

LCD mit Hintergrundbeleuchtung, Ziffernhöhe 7,5 mm
Obere Zeile: Sollwert; Untere Zeile: Istwert

Anzeigebereich

-99999; +99999

Drehzahl

Max. 1.000 Umdrehungen / Min.

Auflösung, max.

3.200 Impulse/Umdrehung

Betriebstemperatur

0 °C bis +50 °C

Relative Luftfeuchtigkeit

35 bis 85 % (ohne kondensieren)

Schutzklasse

IP65

Elektrischer Anschluss

1x Stecker M12x1, 4-polig, A-kodiert (Spannungsversorgung)

Ethernet Anschluss

2x Buchse M12x1, 4-polig, D-kodiert (Feldbus-Kommunikation)



Elektrische Daten

Spannungsversorgung

10-30 VDC, max. 100 mA

Batterie

3,6 V- 1/2 AA, Lebensdauer 6-8 Jahre

Lieferbare Funktionen

Reset, absoluter/ inkrementeller Wert,

Umstellung mm/ inch, Offset

Tastatur

Frontseitige Bedienung – 3 Programm- und Funktionstasten

Schnittstelle

RS485 – MODBUS RTU

Elektromagnetische Kompatibilität (EMC)

2014/30/UE

RoHS

2011/65/UE





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Spindelpositionsanzeige - EP43NET - Elektronisch digital"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Spindelpositionsanzeige - EP43NET - Elektronisch digital"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Spindelpositionsanzeige - EP43NET - Elektronisch digital"





Probleme beim Laden des Modells? Hier klicken!



Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Spindelpositionsanzeige - EP43NET - Elektronisch digital"
Zubehör "Spindelpositionsanzeige - EP43NET - Elektronisch digital"



>> Hier klicken um zum Zubehör unserer Spindelpositionsanzeigen zu gelangen.
