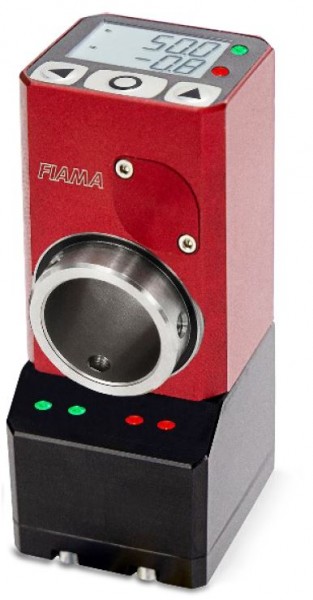

Spindelpositionsanzeige - EP46NET - Elektronisch digital
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: EP46NET
Programmierbare elektronische Spindelpositionsanzeige mit durchgehender Hohlwelle und integrierter Feldbus-Schnittstelle, zur exakten Einstellkontrolle von Spindeln.
Eigenschaften:
- Anbaukompatible Weiterentwicklung zu den mechanischen Spindelpositionsanzeigen.
- Anwendungsbereich: Weg- und Winkelverstellung auch bei komplexen Bedingungen.
- Zweizeiliges LCD für Soll- und Istwert mit Hintergrundbeleuchtung.
- Geeignet für halbautomatische und überwachte Spindelverstellungen.
- Parameter frei programmierbar über Tastaturbedienung, mit integrierte Feldbus-Schnittstelle Profinet, EthernetIP, EtherCat und Powerlink zur Netzverbindung mit SPS oder Fernüberwachungssystem.
- Display mit 7,5 mm Ziffernhöhe bietet eine hervorragende Ablesbarkeit, auch bei größeren Entfernungen.
- Benutzerführung durch 2 Signal-LEDs (Grün/ Rot) zur Anzeige: Position erreicht / nicht erreicht.
- Batterielebensdauer: 6 bis 8 Jahre.
- Umfangreiches Zubehör lieferbar: Wellenklemmflansch, Reduzierbuchse, Handkurbel oder Handrad.
Mechanische Daten
|
Gehäuse |
Aluminium, eloxiert |
|
Hohlwelle, VA |
d = 20 mm / 19,05 mm (3/4") / 25 mm / 25,4 mm (1") |
|
Display |
LCD mit Hintergrundbeleuchtung, Ziffernhöhe 7,5 mm |
|
Anzeigebereich |
-99999; +99999 |
|
Drehzahl |
Max. 1.000 Umdrehungen / Min. |
|
Auflösung, max. |
4.000 Impulse/Umdrehung |
|
Betriebstemperatur |
0 °C bis +50 °C |
|
Relative Luftfeuchtigkeit |
35 bis 85 % (ohne kondensieren) |
|
Schutzklasse |
IP65 |
|
Elektrischer Anschluss |
1x Stecker M12x1, 4-polig, A-kodiert (Spannungsversorgung) |
|
Ethernet Anschluss |
2x Buchse M12x1, 4-polig, D-kodiert (Feldbus-Kommunikation) |
Elektrische Daten
|
Spannungsversorgung |
10-30 VDC, max. 100 mA |
|
Batterie |
3,6 V- 1/2 AA, Lebensdauer 6-8 Jahre |
|
Lieferbare Funktionen |
Reset, absoluter/ inkrementeller Wert, Umstellung mm/ inch, Offset |
|
Tastatur |
Frontseitige Bedienung – 3 Programm- und Funktionstasten |
|
Schnittstelle |
RS485 – MODBUS RTU |
|
Elektromagnetische Kompatibilität (EMC) |
2014/30/UE |
|
RoHS |
2011/65/UE |
