  Programmierbare elektronische Spindelpositionsanzeige mit durchgehende Hohlwelle und... mehr
Produktinformationen "Spindelpositionsanzeige - F43RS EM43 - Elektronisch digital"

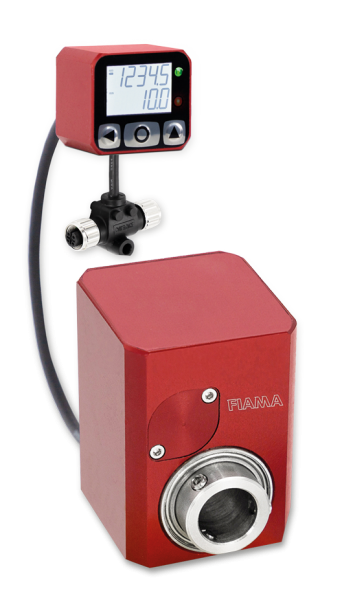

 Programmierbare elektronische Spindelpositionsanzeige mit durchgehende Hohlwelle und Feldbus-Schnittstelle zur exakten Einstellkontrolle von Spindeln.



Eigenschaften:

  • Weiterentwicklung zu den mechanischen Spindelpositionsanzeigen mit vergleichbaren Abmessungen und gleichem Montagesystem für halbautomatische und überwachte Spindelverstellungen an einer Vielzahl von Maschinen und Anlagen auch unter komplexen Bedingungen.
  • Zweizeiliges LCD für Soll-und Istwert mit Hintergrundbeleuchtung.
  • Geeignet für halbautomatische und überwachte Spindelverstellungen.
  • Frei programmierbar über Tastaturbedienung mit RS485 Modbus-Schnittstelle.
  • RS485 Modbus zur Netzverbindung mit SPS oder Fernüberwachungssystem.
  • Formatverstellung manuell durch eine Handkurbel oder Handrad.
  • Benutzerführung durch 2 Signal-LEDs (Grün/ Rot) zur Anzeige: Position erreicht / nicht erreicht.
  • Feldbus-Anbindung über Gateway-Schnittstelle:Profinet, Ethernet/IP und Powerlink.
  • Batterielebensdauer: 6 bis 8 Jahre.
  • Umfangreiches Zubehör lieferbar: Wellenklemmflansch, Reduzierhülse, Handkurbel oder Handrad.





Weiterführende Links zu "Spindelpositionsanzeige - F43RS EM43 - Elektronisch digital"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Spindelpositionsanzeige - F43RS EM43 - Elektronisch digital"



Mechanische Daten

Gewicht

150 g (nur Anzeige)

Display

LCD mit Hintergrundbeleuchtung, 2-zeilig, Ziffernhöhe 7,5 mm
Obere Zeile: Sollwert; Untere Zeile: Istwert

Anzeigebereich

-99999; +99999

Geschwindigkeit

Max. 1.000 Umdrehungen / Min.

Sensorkabel

PUR-Kabel, Ø5,5 mm – fertig verdrahtet, nicht abnehmbar, zur mobilen Verlegung in Schleppketten; Kabellänge: 0,5, 1, 3, 5 oder 10 Meter

Anschlussart/Schnittstelle

T-Steckverbinder, 4-poliger Stecker + 4-polige Buchse M12x1 (A-kodiert)

Y-Steckverbinder, 2x 4-polige Buchse M12x1 (A-kodiert), optional

Spannung/Schnittstelle

Kabellänge 135 mm (mit T-Steckerverbinder)

Kabellänge 200 mm (mit Y-Steckerverbinder)

Betriebstemperatur

0 °C bis +50 °C

Relative Luftfeuchtigkeit

35 bis 85 % (ohne kondensieren)

Schutzklasse

Anzeige: IP54; Sensor: IP67



Elektrische Daten

Spannungsversorgung

10-30 VDC, max. 100 mA

Batterie

3,6 V- 1/2 AA, Lebensdauer 6-8 Jahre

Lieferbare Funktionen

Reset, absoluter/ inkrementeller Wert,

Umstellung mm/ inch, Offset

Tastatur

Frontseitige Bedienung – 3 Programm- und Funktionstasten

Schnittstelle

RS485 – MODBUS RTU

Elektromagnetische Kompatibilität (EMC)

2014/30/UE

RoHS

2011/65/UE





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Spindelpositionsanzeige - F43RS EM43 - Elektronisch digital"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Spindelpositionsanzeige - F43RS EM43 - Elektronisch digital"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Spindelpositionsanzeige - F43RS EM43 - Elektronisch digital"



CAD-Daten: Bitte anfragen!





Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Spindelpositionsanzeige - F43RS EM43 - Elektronisch digital"
Zubehör "Spindelpositionsanzeige - F43RS EM43 - Elektronisch digital"



>> Hier klicken um zum Zubehör unserer Spindelpositionsanzeigen zu gelangen.



>> Hier klicken für mehr Informationen zum zugehörigen Gateway.
