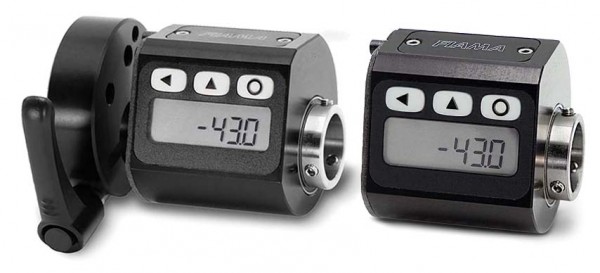

Spindelpositionsanzeige - EP9L - Elektronisch digital

Spindelpositionsanzeige - EP9L - Elektronisch digital

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • EP9L
Die elektronische Spindelpositionsanzeige EP9L- ist ein Positionsgeber und Anzeigedisplay... mehr
Produktinformationen "Spindelpositionsanzeige - EP9L - Elektronisch digital"
Die elektronische Spindelpositionsanzeige EP9L- ist ein Positionsgeber und Anzeigedisplay integriert in einem Gehäuse.
Sie ist eine praktische Einrichthilfe zur Messung und Einstellung von Weg- und Winkelverstellungen im Maschinenbau.

Eigenschaften:

• Alu-Gehäuse, schwarz eloxiert
• Übersichtliches Display
• Ablesung: seitlich
• Hohlwelle bis 25 mm
• Direkte Montage auf die Verstellwelle
• Frei programmierbar mit 3 Funktionstasten
• Aktivierte Funktionen werden angezeigt
• Anwendungsbereich: Weg- und Winkelverstellung an Industriemaschinen
• Batteriewechsel auch im montierten Zustand möglich
• Batterielebensdauer 4 Jahre


Weiterführende Links zu "Spindelpositionsanzeige - EP9L - Elektronisch digital"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Spindelpositionsanzeige - EP9L - Elektronisch digital"



Mechanische Daten

Hohlwelle Ø

20 mm, 25 mm, 19,05 mm (3/4“)

Gewicht

EP9L: 500 g – FL-B-EP9L: 250 g

Display

10 mm Ziffernhöhe

Anzeigebereich

-99999; 99999

Drehzahl

Max. 400 1/min im Dauerbetrieb

Auflösung

4.000 Impulse /Umdrehung

Betriebstemperatur

0 °C bis +50 °C

Relative Luftfeuchtigkeit

35 bis 85 %

Schutzklasse

IP54

Elektromagnetische Kompatibilität

2014/30/UE



Elektrische Daten

Versorgungsspannung

3,6 V (Batteriebetrieb 1x ½ AA)

Batterielebensdauer

4 Jahre (im Dauerbetrieb)

Tastatur

3 Funktionstasten

Lieferbare Funktion

Reset/Preset, absolut/ inkrementell, Ist- und Sollwert, Winkelanzeige

inch/mm Anzeige, 3 Maßkorrektur-Punkte.
