Spindelpositionsanzeige OP12

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Ihre Ansprechpartnerin

Rahel Rudolf
r.rudolf@willtec.de
07665 - 93465-13

Die Spindelpositionsanzeige OP12 ist eine Digitalanzeige mit 2 Zählern à 5 Ziffern... mehr

Produktinformationen "Spindelpositionsanzeige OP12"

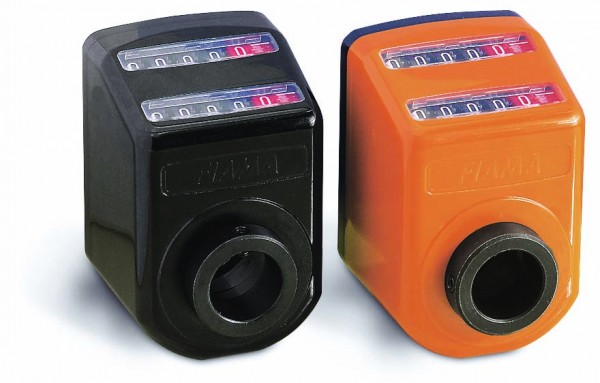

Die Spindelpositionsanzeige OP12 ist eine Digitalanzeige mit 2 Zählern à 5 Ziffern für das Einstellen und direkte Ablesen einer Verstellung.

Merkmale:

• 2 Zähler mit je 5 Ziffern zum Ablesen von einer Verstellung oder eines Winkels

• Stoßfestes und selbst löschendes Aufbaugehäuse aus Technopolymer

• Verschiedene Ansichtsmöglichkeiten verfügbar

• Schutzart IP64

• Optional auch mit Positionier- oder Maßkorrekturknopf (-AZZ/-BZZ) oder Umstellhebel (-R)

Weiterführende Links zu "Spindelpositionsanzeige OP12"

Technische Daten "Spindelpositionsanzeige OP12"

Mechanische Daten

Material	Gehäuse Hohlwelle	Technopolymer, selbstlöschend Stahl
Ziffern	pro Zähler1 rote pro Zähler 2 rote oder 5 schwarze	Zehntel (Standard) Hundertstel (auf Anfrage)
Ziffernhöhe		5,5 mm
Anzeige		bis zu 99999
Bohrung		Ø20 mm und Ø25 mm
Gewindestift Achsabstand		40 mm (Standard) oder 30 mm
Farbe		Orange RAL2004 Schwarz RAL9005
Betriebstemperatur		max. 80°C
Typ OP12R (mit Umstellhebel)		Übersetzung bis 1 Umdr.=60 Anwendung: Radius (Steigung) oder Durchmesser (doppelter Durchmesser) Korrekturanzeige

Zeichnung "Spindelpositionsanzeige OP12"

OP12_TZ_DE
