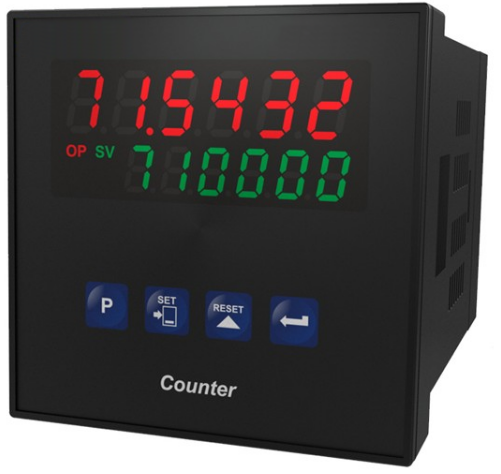

Vorwahlzähler - VZE-72Q
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: VZE-72Q
Vorwahlzähler mit 6-steligem Zählwert (PV) und 6-stelligem Vorwahlwert (SV).
• Anzeige mit 6-steligem Zählwert (PV) und 6-stelligem Vorwahlwert (SV)
• ein Vorwahlwert von -999999 bis +999999
• Reset-, Pause-, Ch-A- und Ch-B- Zähleingänge
• Relaisausgang oder Transistorausgang (optional)
• NPN/PNP Eingang wählbar
• Reset automatisch bei Erreichen der Vorwahl oder manuell per Taste
• INC, DEC, INC/INC, INC/DEC, UP/DOWN x1 / x2 / x4 Zählauswahl mit Phasenverschiebung
• Multiplikationsfaktor und wählbare Dezimalpunktposition
Mechanische Daten
|
Größe |
72 x 72 mm (B x H); Tiefe: 95,5 mm |
|
Anzeige für den aktuellen Wert |
6-stellig; 10,8 mm, rot; LED-Anzeige |
|
Anzeige für den Vorwahlwert |
6-stellig; 8 mm, grün; LED-Anzeige |
|
Lagertemperatur |
-40 bis +85 °C |
|
Betriebstemperatur |
0 bis 50 °C |
|
Luftfeuchtigkeit |
0 -90 % (ohne Kondensation) |
|
Schutzklasse |
IP65 (Frontseite) IP20 (Rückseite) |
Elektrische Daten
|
Zähleingänge (Ch-A; Ch-B) |
Schalter, Nährungsschalter |
|
Kapazitivsensor oder Drehgeber è Reseteingang è Pauseneingang è Sensortyp |
Schalter, Nährungsschalter/ automatisch oder manuell Schalter, Nährungsschalter NPN oder PNP |
|
Frequenz |
max. INC,DEC,INC/INC,INC/DEC,UP/DOWN max. 20 kHZ.x1 / x2 / x4 |
|
Phasenverschiebung |
max.10 kHz |
|
Rücksetzen Pause |
2 - 50 ms |
|
Relaisausgang Transistorausgang (optional) |
5 A bei 250 VAC (ohmsche Last)
|
|
Versorgungsspannung |
230 VAC (±15 %) 50/60 Hz - 2,3 VA 115 VAC (±15 %) 50/60 Hz - 2,3 VA 24 VAC (±15 %) 50/60 Hz - 2,3 VA 24 VAC/ VDC (-15 %, +10 %) 50/60 Hz - 2,3 VA |
Datenblatt:
CAD-Daten: Bitte anfragen!
