Mini Drehgeber Inkremental 2RMHF von Willtec Messtechnik mit Hohlwelle für eine präzise... more

Product information "Encoder - Incremental 2RMHF"

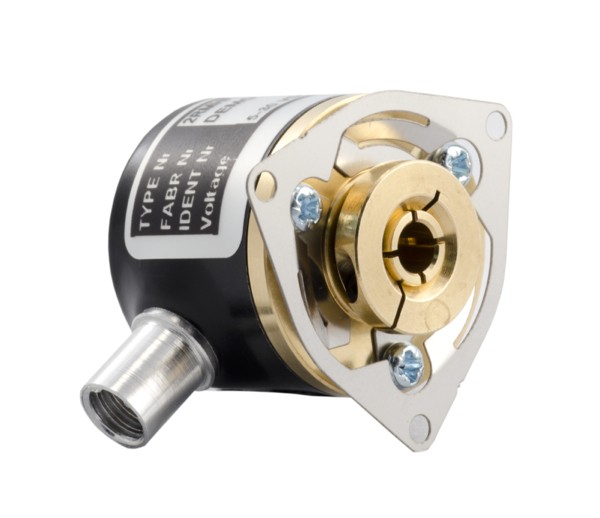

Mini Drehgeber Inkremental 2RMHF von Willtec Messtechnik mit Hohlwelle für eine präzise Messung der Umdrehungen auf kleinstem Raum.

Eigenschaften:

Related links to "Encoder - Incremental 2RMHF"

Technical data "Encoder - Incremental 2RMHF"

Elektrische Eigenschaften

Codierung	Inkremental
Auflösung	1 bis 7.500 ppr (Pulse pro Umdrehung)
Versorgungsspannung	4.5 Vdc min. bis 30 Vdc max. **
Stromaufnahme	45 mA max. (keine Last)
Ausgangsspannung	Niedrig: 500 mV max. bei 10 mA Hoch: (Vin - 0.6) bei -10 mA (Vin - 1.3) bei -25 mA
Ausgangsstrom	30 mA max. Belastung ** pro Ausgangskanal
Frequenzgang	200 kHz max. **
Ausgangsformat	Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional)
Phasenerkennung	B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen
Index	Verknüpft mit den Kanälen A und B hoch
Genauigkeit	+/- 26 arc-sec
Ausgangssignal	ASIC: Push-Pull Differential OL7272: Push-Pull und Differential Line Driver 26C31: Differential Line Driver 5V Ausgang (mit 5V Eingang)
Elektrischer Schutz	Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz
Störfestigkeit	DIN EN 61000-6-2:2005 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe

Mechanische Eigenschaften

Material	Gehäuse: Messing Abdeckkappe: Galvanisch beschichteter Stahl Aluminium (Option Flachkabel) Welle: Messing
Gewicht	Drehgeber: ~ 35 gr (1.23 oz) Kabel: 50 gr / Meter (1.76 oz / Meter)
Lebensdauer des Lagers	> 1.9 x 10¹⁰ Umdrehungen bei Nominallast
Lager Vorspannung	1 - 3.600 U/min 2 (N) 4.000 - 5.000 ppr (Pulse pro Umdrehung) 7 (N) 7.500 ppr (Pulse pro Umdrehung) 10 (N)
Drehzahl der Welle	12.000 U/min (max.)
Drehmoment beim Anfahren	< 0.005 Nm (0.708 oz-in) bei 25°C
Massenträgheitsmoment	1.0 gcm² (1.42 x 10^-5 oz-in-sek²)
Wellenbelastungen	Axial: 20 N (4.5 lbs) max. Radial: 20 N (4.5 lbs) max.

Umgebungsbedingungen

Betriebstemperatur	-40° bis +85°C
Lagertemperatur	-40° bis +85°C
Schock	100 G / 11 ms
Vibration	(10-2.000 Hz) /10 G
Stöße	10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit	98% RH ohne kondensieren
Schutzart	IP64 / Nema 4 (ca.) IP50 / Nema 5 (ca.) - Flachkabel

Anschlussmöglichkeiten

Kabel	8-polig (0.05 mm², 30 AWG) - Differential 5-polig (0.14 mm², 26 AWG) - Standard verdrillte Adernpaare; geschirmt
Steckverbinder	5-polig M9 8-polig M9
Flachkabel	10-poliges Flachkabel mit IDC-Steckverbinder

** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 Parameter nicht zu kombinieren.

Drawing "Encoder - Incremental 2RMHF"

Zeichnung 2RMHF
