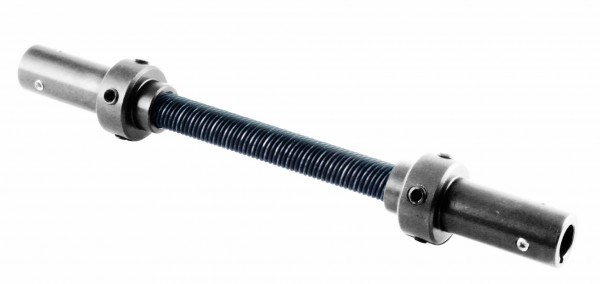

Flexible Welle AF-M

Flexible Wellen sind mechanische Elemente, auf die ein Drehmoment einwirkt und einer elastischen Verformung durch Rotation ausgesetzt sind.

Betrachtet man eine einzelne flexible Welle, so verursachen die gleichen und entgegengesetzten Drehmomente, die an jedem Ende angreifen, eine relative Drehung der verschiedenen Segmente, die proportional zum Abstand zwischen den Segmenten ist.

Parameter r = 1, wenn die Welle in der Windungsrichtung der Spirale belastet wird; r < 1, wenn die Welle in der entgegengesetzten Richtung der Spirale belastet wird, wie in der folgenden Tabelle angegeben:

Die Beziehung zwischen dem angewandten Drehmoment T [Nm] und dem Verdrehungswinkel der Segmente φ [°], bildet eine Funktion von drei Parametern wie folgt:

● Torsionssteifigkeit k [103Nm / °], die vom Querschnittsdurchmesser und den Konstruktionsmerkmalen abhängig ist

● Länge der Welle L [mm]

● Rotationsrichtung r (dimensionsloser Parameter, der das asymmetrische Verhalten der Welle charakterisiert)

Die Abbildung zeigt eine qualitativ-quantitative Kurve der Leistung (Wirkungsgrad) der flexiblen Welle in Abhängigkeit vom Biegeradius.

Bei fast geradlinigen Konfigurationen ist die Leistung gleich dem Maximalwert von 0,9.

Für hohe Werte des Biegeradius ist die Leistung nahezu konstant und sinkt bei Annäherung an den minimalen Biegeradius schnell auf den Wert von 0,2.
