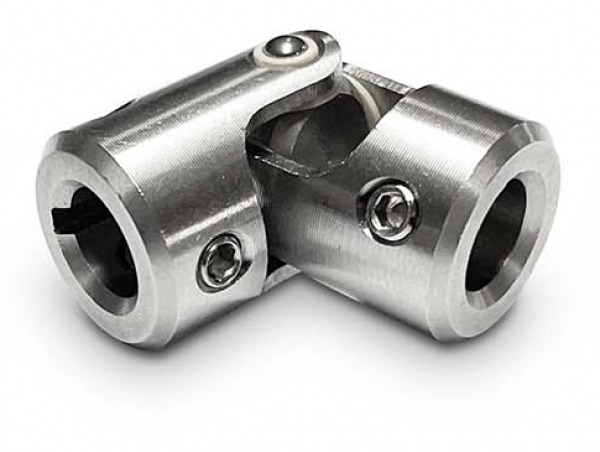

Kardangelenk-GC

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17

Prospekt Download

Angebot anfordern

Artikel-Nr.: GC

Mit dem Kardangelenk-GC in Kombination mit der Teleskopwelle-ATE ist es möglich, einfach... mehr

Menü schließen

Produktinformationen "Kardangelenk-GC"

Mit dem Kardangelenk-GC in Kombination mit der Teleskopwelle-ATE ist es möglich, einfach und präzise Drehmoment und Bewegung von zwei Wellenenden auf Distanz zu übertragen.

Hohe Zuverlässigkeit, wartungsfrei, äußerst präzise und benutzerfreundlich.
Maximaler Arbeitswinkel: 45°
Geeignet für Kurzzeitbetrieb (UI) und Dauerbetrieb (UC).
Kardangelenk und Teleskopwelle vollständig aus massivem Edelstahl (AISI 303) gefertigt.
Lieferbare Bohrungen: ø 6 - ø 8 mm (miteinander kombinierbar); ø 10 - ø 14 mm (miteinander kombinierbar).
Universell anwendbar und ideal zur Nachrüstung bestehender Anlagen

Weiterführende Links zu "Kardangelenk-GC"

Technische Daten anfordern ...Technische Daten anfordern ...

Menü schließen

Technische Daten "Kardangelenk-GC"

Technische Eigenschaften

Abmessungen Länge	35 mm (Bohrungsdurchmesser: ø 6 mm – ø 8 mm) 52 mm (Bohrungsdurchmesser: ø 10 mm – ø 14 mm)
Aufnahme Teleskopwelle	ø 6 mm – ø 8 mm (miteinander kombinierbar) mit Nut ø 10 mm – ø 14 mm (miteinander kombinierbar) mit Nut
Arbeitswinkel	max. 45°
Material	Edelstahl (AISI 303)
Betriebsart	Kurzzeitbetrieb UI Dauerbetrieb UC

Fragen zum Artikel?

Zeichnung anfordern ...Zeichnung anfordern ...

Menü schließen

Zeichnung "Kardangelenk-GC"
