Planetengetriebe RDE40-OP-FKE ermöglichen platzsparende Lösungen zur Reduzierung und... mehr
Produktinformationen "Planetengetriebe RDE40-OP-FKE"

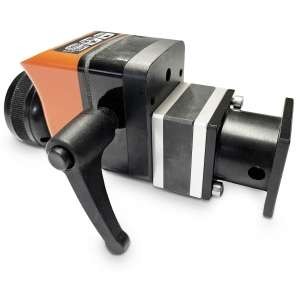

Planetengetriebe RDE40-OP-FKE ermöglichen platzsparende Lösungen zur Reduzierung und Bewegungsübertragung auf einer Achse.
Ein intelligentes System für Anwendungen mit Winkelgetrieben, mit einem guten Preis- Leistungsverhältnis zwischen Präzision, Zuverlässigkeit, Leistung und günstigem Preis.
Mit Anbauflansch für unsere Positionsanzeigen OP3, OP7 und EP7.
• Effizienz, Kraft und Drehmoment in kompakter Form
• Vibrations- und Geräuscharm durch Spiralverzahnung
• Zahlreiche Anwendungsmöglichkeiten, wie bei Werkzeugmaschinen, Verpackungsmaschinen, Automationstechnik etc.
• Modular in 3 verschiedenen Stufen
• Verschiedene Kupplungen verfügbar
• Mit unterschiedlichen Anschlüssen Voll- oder Hohlwelle
• Die Struktur aus Aluminium und Stahl (mit gehärterter Oberflächliche) garantiert ein geringes Gewicht und die Anwendung in Heavy-Duty Umgebungen
• Sämtliche Anschlussmöglichkeiten mit Voll- und Hohlwellen, Kupplungsflansche, Visualisierungsmöglichkeit mit mech. Positionsanzeige OP3, OP7 oder elektronischer Positionsanzeige EP7
Weiterführende Links zu "Planetengetriebe RDE40-OP-FKE"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Planetengetriebe RDE40-OP-FKE"
| Ausgangsdrehmoment nominal | Kurzzeitbetrieb | 12 Nm | |
|---|---|---|---|
| Dauerbetrieb | 5 Nm | ||
| Radiallast | 25 N | ||
| Axiallast | 1 N | ||
| Max. Getriebespiel | 0,5° | ||
| Gewicht | Abhängig von Bauform und Übersetzung | ||
| Betriebstemperatur | -20 °C ÷ +90 °C | ||
| Schmierung | Kurzzeitbetrieb | Schmierfett; Gazpromneft LX EP2 | |
| Dauerbetrieb | Schmieröl; Castrol Optigear 110/100 | ||
| Lebensdauer | 10.000 Stunden | ||
| Effizienztabelle | |||
| Stufen | Übersetzungen | Effizienz | |
|---|---|---|---|
| 1s | 3 | 90 % | |
| 4 | 90 % | ||
| 5 | 90 % | ||
| 10 | 90 % | ||
| 2s | 15 | 81 % | |
| 20 | 81 % | ||
| 25 | 81 % | ||
| 30 | 81 % | ||
| 40 | 81 % | ||
| 50 | 81 % | ||
| 3s | 75 | 73 % | |
| 100 | 73 % | ||
| 125 | 73 % | ||
| 150 | 73 % | ||
| 200 | 73 % | ||
| 250 | 73 % | ||
| Leistungstabelle | |||
| Eingangsdrehzahl (RPM) | Ausgangsdrehmoment (Nm) | Eingangsdrehzahl (RPM) | Ausgangsdrehmoment (Nm) |
|---|---|---|---|
| 4.000 | 3 | 4.000 | 1,5 |
| 3.000 | 4 | 3.000 | 2 |
| 2.000 | 5 | 2.000 | 2,5 |
| 1.000 | 6 | 1.000 | 3 |
| 500 | 8 | 500 | 4 |
| 250 | 8 | 250 | 4 |
| 100 | 10 | 100 | 5 |
| 50 | 10 | 50 | 5 |
| 10 | 10 | 10 | 5 |
| Kurzzeitbetrieb - Schmierfett | Dauerbetrieb - Schmieröl | ||
