Planetengetriebe RDE405-OP-FKE
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: RDE405-OP-FKE
90°- Planetengetriebe RDE405-OP-FKE kombinieren die Vorteile von Winkelgetrieben mit... mehr
Produktinformationen "Planetengetriebe RDE405-OP-FKE"
90°- Planetengetriebe RDE405-OP-FKE kombinieren die Vorteile von Winkelgetrieben mit Planetenrädern: platzsparende Lösungen ermöglichen, neben einer Reduzierung, auch die Bewegungsübertragung auf einer Achse oder in orthogonaler Achsrichtung.
Ein intelligentes System für Anwendungen mit Winkelgetrieben, mit einem guten Preis- Leistungsverhältnis zwischen Präzision, Zuverlässigkeit, Leistung und günstigem Preis.

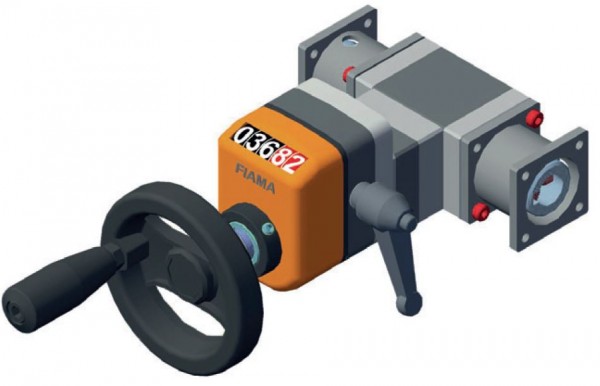

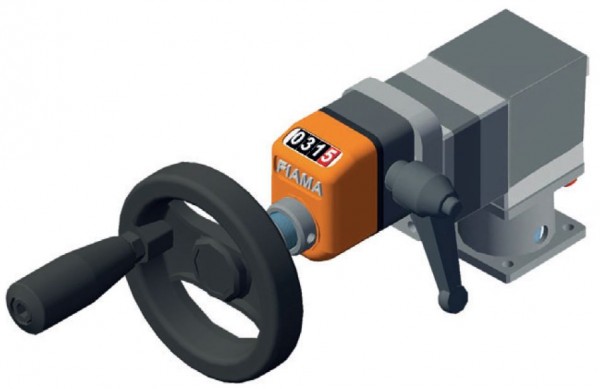

Mit Anbauflansch für unsere Positionsanzeigen OP3, OP7 und EP7.
• Effizienz, Kraft und Drehmoment in kompakter Form
• Vibrations- und Geräuscharm durch Spiralverzahnung
• Zahlreiche Anwendungsmöglichkeiten, wie bei Werkzeugmaschinen, Verpackungsmaschinen, Automationstechnik etc.
• Modular in 3 verschiedenen Stufen
• Verschiedene Kupplungen verfügbar
• Mit unterschiedlichen Anschlüssen Voll- oder Hohlwelle
• Die Struktur aus Aluminium und Stahl (mit gehärterter Oberflächliche) garantiert ein geringes Gewicht und die Anwendung in Heavy-Duty Umgebungen
• Sämtliche Anschlussmöglichkeiten mit Voll- und Hohlwellen, Kupplungsflansche, Visualisierungsmöglichkeit mit mech. Positionsanzeige "OP3 OP7 - oder elektronischer Positionsanzeige EP7"
Eine Übersicht der möglichen Ausführungen des Winkelgetriebes finden Sie >>hier<<
Weiterführende Links zu "Planetengetriebe RDE405-OP-FKE"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Planetengetriebe RDE405-OP-FKE"
| Ausgangsdrehmoment nominal | Kurzzeitbetrieb | 12 Nm | |
|---|---|---|---|
| Dauerbetrieb | 5 Nm | ||
| Radiallast | 25 N | ||
| Axiallast | 1 N | ||
| Max. Getriebespiel | 0,5° | ||
| Gewicht | Abhängig von Bauform und Übersetzung | ||
| Betriebstemperatur | -20 °C ÷ +90 °C | ||
| Schmierung | Kurzzeitbetrieb | Schmierfett; Gazpromneft LX EP2 | |
| Dauerbetrieb | Schmieröl; Castrol Optigear 110/100 | ||
| Lebensdauer | 10.000 Stunden | ||
| Effizienztabelle | |||
| Stufen | Übersetzungen | Effizienz | |
|---|---|---|---|
| 1s | 3 | 81 % | |
| 4 | 81 % | ||
| 5 | 81 % | ||
| 10 | 81 % | ||
| 2s | 15 | 73 % | |
| 20 | 73 % | ||
| 25 | 73 % | ||
| 30 | 73 % | ||
| 40 | 73 % | ||
| 50 | 73 % | ||
| 3s | 75 | 66 % | |
| 100 | 66 % | ||
| 125 | 66 % | ||
| 150 | 66 % | ||
| 200 | 66 % | ||
| 250 | 66 % | ||
| Leistungstabelle | |||
| Eingangsdrehzahl (RPM) | Ausgangsdrehmoment (Nm) | Eingangsdrehzahl (RPM) | Ausgangsdrehmoment (Nm) |
|---|---|---|---|
| 4.000 | 3 | 4.000 | 1,5 |
| 3.000 | 4 | 3.000 | 2 |
| 2.000 | 5 | 2.000 | 2,5 |
| 1.000 | 6 | 1.000 | 3 |
| 500 | 8 | 500 | 4 |
| 250 | 8 | 250 | 4 |
| 100 | 10 | 100 | 5 |
| 50 | 10 | 50 | 5 |
| 10 | 10 | 10 | 5 |
| Kurzzeitbetrieb - Schmierfett | Dauerbetrieb - Schmieröl | ||
Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Planetengetriebe RDE405-OP-FKE"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Planetengetriebe RDE405-OP-FKE"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Planetengetriebe RDE405-OP-FKE"
CAD-Daten: Bitte anfragen!
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Planetengetriebe RDE405-OP-FKE"
Bestellschlüssel: nicht verfügbar
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Planetengetriebe RDE405-OP-FKE"
