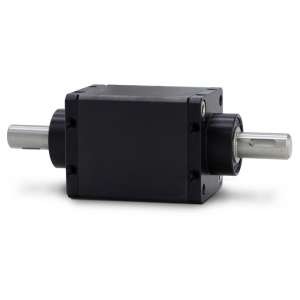

Planetengetriebe RDE40

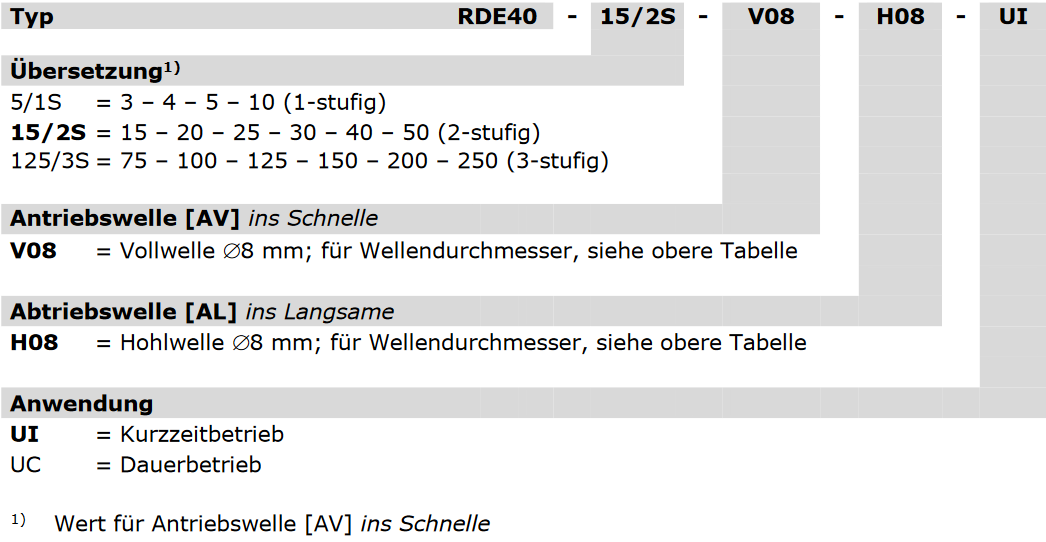

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: RDE40
Planetengetriebe RDE40 kombinierbar mit Winkelgetrieben mit Planetenrädern:... mehr
Produktinformationen "Planetengetriebe RDE40"
Planetengetriebe RDE40 kombinierbar mit Winkelgetrieben mit Planetenrädern: platzsparende Lösungen ermöglichen, neben einer Reduzierung, auch die Bewegungsübertragung auf einer Achse oder in orthogonaler Achsrichtung.
Ein intelligentes System für Anwendungen mit Winkelgetrieben, mit einem guten Preis- Leistungsverhältnis zwischen Präzision, Zuverlässigkeit, Leistung und günstigem Preis.
• Effizienz, Kraft und Drehmoment in kompakter Form
• Geräuscharm, spielarm und langlebig
• Zahlreiche Anwendungsmöglichkeiten, wie bei Werkzeugmaschinen, Verpackungsmaschinen, Automationstechnik etc.
• Integrierbar in die vorhandenen Winkelgetriebe
• Modular in 3 verschiedenen Stufen
• Verschieden Kupplungen verfügbar
• Mit unterschiedlichen Anschlüssen Voll-oder Hohlwelle
• Gerade, koaxiale Zahnräder
Weiterführende Links zu "Planetengetriebe RDE40"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Planetengetriebe RDE40"
| Ausgangsdrehmoment nominal | Kurzzeitbetrieb | 20 Nm | |
|---|---|---|---|
| Dauerbetrieb | 10 Nm | ||
| Radiallast | 25 N | ||
| Axiallast | 1 N | ||
| Max. Getriebespiel | 0,5° | ||
| Gewicht | 1 Stufe = 235 g; 2 Stufen = 350 g; 3 Stufen = 465 g | ||
| Betriebstemperatur | -20 °C ÷ +90 °C | ||
| Schmierung | Kurzzeitbetrieb | Schmierfett; Gazpromneft LX EP2 | |
| Dauerbetrieb | Schmieröl; Castrol Optigear 110/100 | ||
| Lebensdauer | 10.000 Stunden | ||
| Effizienztabelle | |||
| Stufen | Übersetzungen | Effizienz | |
|---|---|---|---|
| 1s | 3 | 90 % | |
| 4 | 90 % | ||
| 5 | 90 % | ||
| 10 | 90 % | ||
| 2s | 15 | 81 % | |
| 20 | 81 % | ||
| 25 | 81 % | ||
| 30 | 81 % | ||
| 40 | 81 % | ||
| 50 | 81 % | ||
| 3s | 75 | 73 % | |
| 100 | 73 % | ||
| 125 | 73 % | ||
| 150 | 73 % | ||
| 200 | 73 % | ||
| 250 | 73 % | ||
| Leistungstabelle | |||
| Eingangsdrehzahl (RPM) | Ausgangsdrehmoment (Nm) | Eingangsdrehzahl (RPM) | Ausgangsdrehmoment (Nm) |
|---|---|---|---|
| 4.000 | 6 | 4.000 | 3 |
| 3.000 | 8 | 3.000 | 4 |
| 2.000 | 10 | 2.000 | 5 |
| 1.000 | 12 | 1.000 | 6 |
| 500 | 16 | 500 | 8 |
| 250 | 16 | 250 | 8 |
| 100 | 20 | 100 | 10 |
| 50 | 20 | 50 | 10 |
| 10 | 20 | 10 | 10 |
| Kurzzeitbetrieb - Schmierfett | Dauerbetrieb - Schmieröl | ||
Für höhere Drehmomente wenden Sie sich bitte an die technische Abteilung.
Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Planetengetriebe RDE40"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Planetengetriebe RDE40"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Planetengetriebe RDE40"
CAD-Daten: Bitte anfragen!
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Planetengetriebe RDE40"
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Planetengetriebe RDE40"
