Drehgeber eCode SCA94DD - absolut
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: SCA94DD
Semi-Absoluter "eCode" Drehgeber mit Vollwelle
Eigenschaften:
Drehgeber: Ø94 mm... mehr
Produktinformationen "Drehgeber eCode SCA94DD - absolut"
Semi-Absoluter "eCode" Drehgeber mit Vollwelle
Eigenschaften:
- Drehgeber: Ø94 mm
- besonders geeignet für die Windenergiegewinnung
- Singleturn, 20 Bits
- Schutzklasse: IP67
- Ausgang: Profibus
Weiterführende Links zu "Drehgeber eCode SCA94DD - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber eCode SCA94DD - absolut"
Elektrische Eigenschaften
| Code: | Semi-absolute singleturn |
| Interne Auflösung | 1,048,576 (2²⁰) ppr |
| Versorgungsspannung | 9 V bis 30 V. |
| Stromverbrauch: (ohne Belastung) |
100 mA @ Vsup = 10 V. 60 mA @ Vsup = 24 V. |
| Ausgänge: | Digital – Quadrature with index. |
| Schnittstellen: | Profibus für Datenaustausch. RS485 für set-up. |
| Elektrischer Schutz: | Verpolungsschutz und Kurzschlussschutz am Ausgang und überspannungsgeschützt durch verbautes Modul |
| Vibrationsresistenz | Getestet auf EN61000-6-2 : 2005 (industrielle Umgebungen) und EN 61000-6-3 : 2007 (Wohnen, kommerzielle und leicht-industrielle Umgebungen) für Elektromagnetische kompatibilität (EMC). |
Elektrische Eigenschaften – Digitale Ausgänge
| Ausgänge: | OL7272 Line Driver. HTL kompatibel. |
| Ausgangsspezifikationen: | Vhigh ≥ Vsup - 1.8 V @ Iout = - 20 mA Vlow ≤ 0.8 V @ Iout = 20 mA |
| Ausgangsstrom: | 40 mA max. last pro Ausgangskanal |
| Ausgangsformat: | Zwei Kanäle (A, B) Quadrature mit Index (Z) und komplementäre (A-, B-,Z-) Ausgänge |
| Zählrichtung: | Auswählbar im Uhrzeigersinn (CW) oder gegen den Uhrzeigersinn (CCW) |
| Auflösung: | Auswählbar: 1024, 2048, 4096 oder 8192 ppr. |
| Maximale Frequenz: | 25 kHz |
Geschwindigkeit
| Maximale Geschwindigkeit: | 50 rpm |
| Auflösung: | 0.01 rpm |
| Genauigkeit: | Abhängig von Abtastzeit. Bsp. ±0.05 rpm, Abtastzeit = 10 mSec. |
| Abtastzeit: | Wählbar: 1mSec bis 100 mSec. (10 bis 1000 proben pro Sekunde). 10 mSec empfohlen. |
Positionseigenschaften
| Auflösung: | 0.1° |
| Genauigkeit: | ±0.1° |
| Messbereich: | 0.0 - 359.9° (1 Umdrehung) |
Profibus Eigenschaften
| Interface Standard: | DP-V0. |
| Datenübertragungsrate: | Als standard Datenübertragungsraten von 9,600 baud bis 12 Mbaud. |
| Adressbereich: | 1 bis 125 |
| Anschlusswiderstände: | Verbaut – Umschaltbar An/Aus |
Mechanische Eigenschaften
| Material: | Gehäuse: Aluminium Abdeckung: Aluminium Welle: Edelstahl (AISI 303) |
| Gewicht: | Drehgeber: ca. 1100 gr. (38.80 oz) |
| Lagerlebensdauer: | > 1.9 x 10¹⁰ Umdrehungen bei Nennlast |
| Anlaufdrehmoment: | < 0.1 Nm (14.16 oz-in) bei 25° C |
| Massenträgheitsmoment: | 31 gcm² (4.39 x 10⁻⁴ oz-in-sec²) |
| Wellenbelastung: | Axial 200 N (45 lbs) max. Radial 400 N (90 lbs) max. |
Umgebungsbedingungen
| Betriebs Temperature: | -40° bis +85° C |
| Lager Temperature: | -40° bis +85° C |
| Shock: | 100 G / 11 ms |
| Vibration: | (10-2000 Hz) / 10 G |
| Stoß: | 10 G - 16 ms (1000 x 3 axis) |
| Feuchtigkeit: | 98 % RH nicht kondensiert |
| Schutzklasse: | IP 67 / Nema 6 (ungefähr) |
Steckerverbinder
| Steckerverbinder: | 12-pin M23 Male Stecker 5-pin M12 Male Stecker 5-pin M12 Female Stecker |
Zeichnung anfordern ...Zeichnung anfordern ...

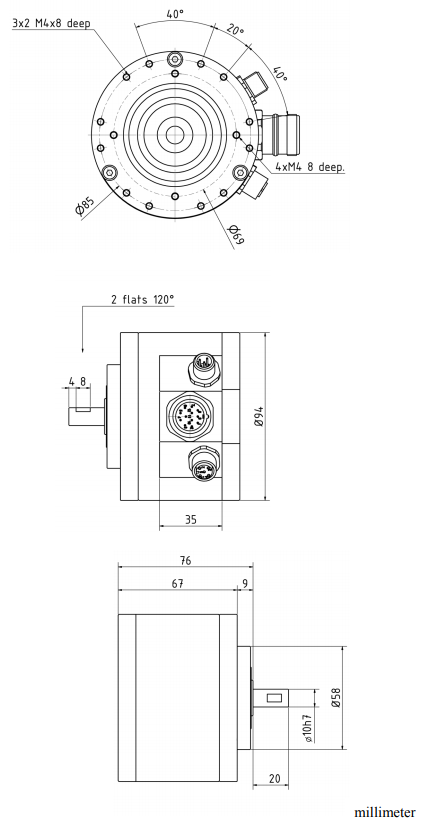

Zeichnung "Drehgeber eCode SCA94DD - absolut"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber eCode SCA94DD - absolut"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber eCode SCA94DD - absolut"
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

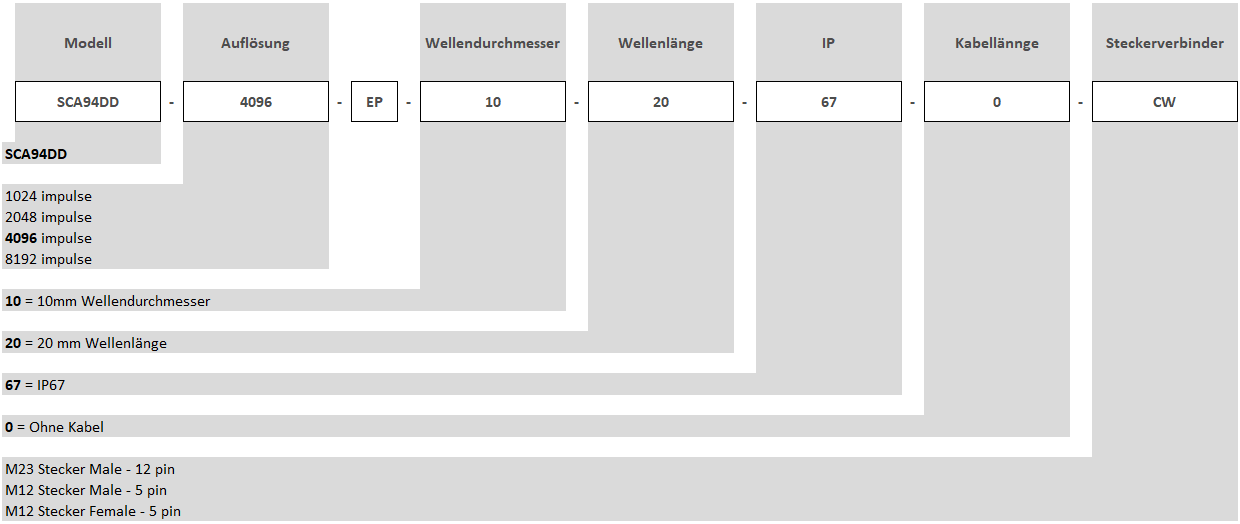

Bestellschlüssel "Drehgeber eCode SCA94DD - absolut"
