Drehgeber Ex-Proof 2REX-A-AN - absolut
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: 2REX-A-AN
• Ø 68 mm
• Vollwelle Ø 10 mm
• Singleturn
• Ausgang: Analog,... mehr
Produktinformationen "Drehgeber Ex-Proof 2REX-A-AN - absolut"
• Ø 68 mm
• Vollwelle Ø 10 mm
• Singleturn
• Ausgang: Analog, Stromstärke
• Genauigkeit: ± 0,2% des Skalendwertes
• IP64 bis IP67
• ATEX, IECEx, UKEX, EAC Ex zertifiziert
• Nicht abnehmbare Endkappe - Lieferung mit Kabel
Weiterführende Links zu "Drehgeber Ex-Proof 2REX-A-AN - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Ex-Proof 2REX-A-AN - absolut"
Elektrische Eigenschaften
| Drehgebertyp | Absolut Magnetisch |
| Auflösung | 210 (1024) Punkte pro Umdrehung |
| Versorgungsspannung | 12 Vdc min. bis 18 Vdc max. oder 20 Vdc min. bis 28 Vdc max. |
| Stromverbrauch (nominal) | 40 mA @ 20mA |
| Ausgangsstrom | 0 – 20 mA oder 4 – 20 mA |
| Genauigkeit | ± 0,2% |
| Ausgangsformat | Vollbereisausgang üder eine Umdrehung (360°) oder über eine halbe Umdrehung (180°) |
| Stromabtastwiderstand | Max. 400Ω – empfohlen 250Ω |
| Ausgangsaktualisierungsrate | 2610 updates/sec. ~ 383μsec. pro update |
| Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz |
| Störfestigkeit | EN61000-6-2: 2005 (industrial environments) Electromagnetic compatibility (EMC) EN 61000-6-3: 2007 (residential, commercial, and light-industrial environments) for Electromagnetic compatibility (EMC) |
Mechanische Eigenschaften
| Material | Gehäuse: Aluminum Kappe: Aluminum Welle: Edelstahl (AISI 303) |
| Gewicht | Geber: Approx. 540 gr (19 oz) Kabel: 50 gr / meter (1.76 oz / meter) |
| Lebensdauer des Lagers | > 1.9 x 10¹⁰ Umdrehungen bei Nominallast |
| Drehzahl der Welle | 3.000 U/m (max.) IP 67 T4 |
| Drehmoment beim Anfahren | < 0.1 Nm (14.16 oz-in) bei 25° C IP 67 |
| Masseträgheitsmoment | 50 gcm² (7.08 x 10⁻⁴ oz-in-sec²) |
| Wellenbelastung | Axial 50 N (11.25 lbs) max. Radial 100 N (22.50 lbs) max. |
Umgebungs Eigenschaften
| Betriebstemperatur | -40° to +70° C |
| Lagertemperatur | -40° to +85° C |
| Schock | 100g @ 11 ms |
| Vibration | 10g@ 10-2000 Hz |
| Stöße | 10g @ 16 ms (1000 x 3 axis) |
| Luftfeuchtigkeit | 98 % RH ohne kondensieren |
| Schutzart | IP 64 / Nema 4 (ca.) Option IP 65 / Nema 4 (ca.) Option IP 66 / Nema 6 (ca.) IP 67 / Nema 6 (ca.) Option |
Verbindungsoptionen
| Stecker | MUD resistent (NEK 606) & Halogen frei, geschützt 4x2x0,14 mm², 26 AWG, 4 verdrillte paare; (siehe Datenblatt, Tabelle 1) |
Zulassungen
ATEX: Zertifikat Nr.: ITS 09 ATEX 16847X II 2 G Ex db IIC T5 II 2 D Ex tb IIIC T100°C
Db -40°C<Tamb<+70°C
IECEx: Zertifikat Nr.: IECEx ITS 10.0015X Ex db IIC T5 Gb Ex tb IIIC T100°C
Db -40°C < Tamb < +70°C
UKEX: Zertifikat Nr.: ITS21UKEX0407X
II 2 G Ex db IIC T5 Gb, II 2 D Ex tb IIIC T100°C Db -40°C<Tamb<+70°C
EAC Ex: НАНИО «ЦСВЭ» No. ЕАЭС RU C-DK.AA87.B.00266/19 1Ex db IIC T5 Gb X,
Ex tb IIIC T100°C Db X, -40°C<T.amb<+70°C
Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Drehgeber Ex-Proof 2REX-A-AN - absolut"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber Ex-Proof 2REX-A-AN - absolut"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber Ex-Proof 2REX-A-AN - absolut"
CAD-Daten: Bitte anfragen!

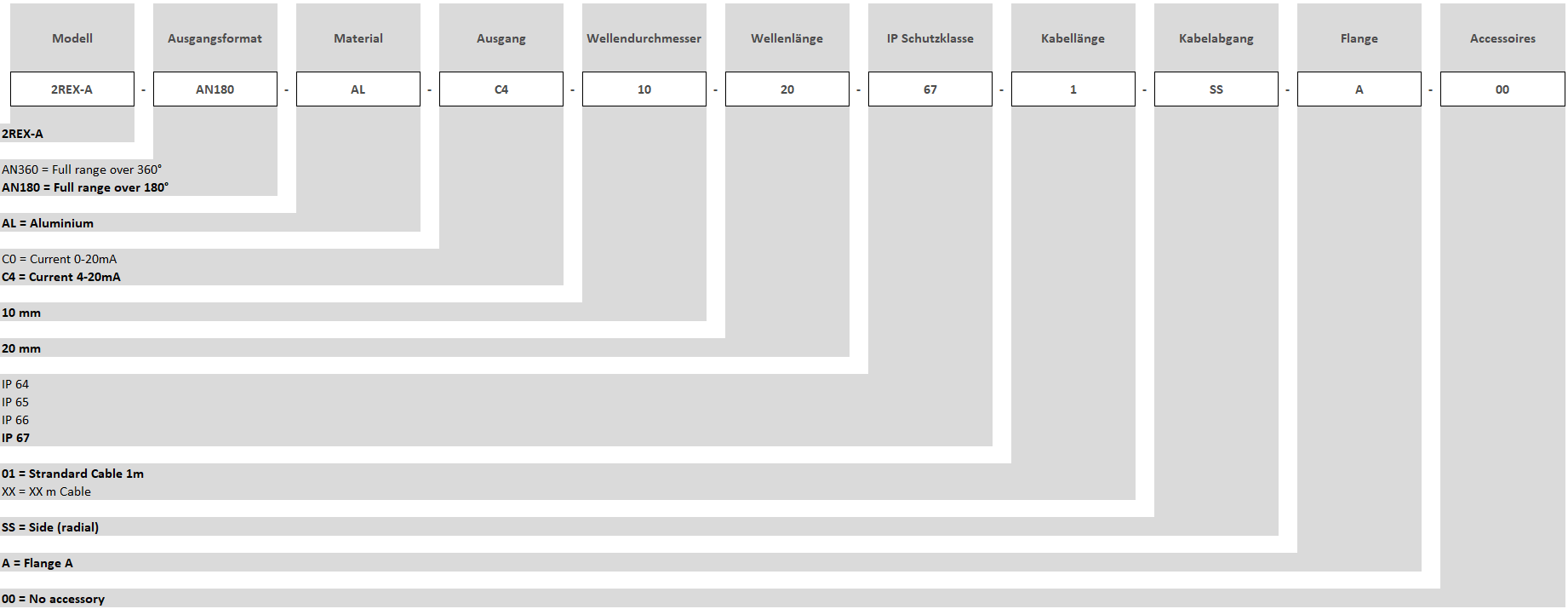

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Drehgeber Ex-Proof 2REX-A-AN - absolut"
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Drehgeber Ex-Proof 2REX-A-AN - absolut"
