Drehgeber Ex-Proof 2QEX-A-SSI - absolut
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: 2QEX-A-SSI
• Ø 58 mm
• Vollwelle Ø 10 mm
• Singleturn
• Ausgang: Analog,... mehr
Produktinformationen "Drehgeber Ex-Proof 2QEX-A-SSI - absolut"
• Ø 58 mm
• Vollwelle Ø 10 mm
• Singleturn
• Ausgang: Analog, Stromstärke
• Genauigkeit: ± 0,2% des Skalendwertes
• IP64 bis IP67
• ATEX, IECEx, EAC Ex zertifiziert
• Nicht abnehmbare Endkappe - Lieferung mit Kabel
• Square Flange zur Montage
Weiterführende Links zu "Drehgeber Ex-Proof 2QEX-A-SSI - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Ex-Proof 2QEX-A-SSI - absolut"
Elektrische Eigenschaften
| Drehgebertyp | Absolut Multiturn |
| Singleturn Auflösung | 13 bits (8192) Schritte pro Umdrehung |
| Anzahl Umdrehungen | 12 bits (4096) Umdrehungen 16 bits (65536) Umdrehungen 20 bits (1048576) Umdrehungen 24 bits (16777216) Umdrehungen |
| Versorgungsspannung | 5 VDC ±5% oder 9-30 VDC |
| Stromverbrauch (nominal) | 30 mA @ Vsup = 5V 25 mA @ Vsup = 10V 15 mA @ Vsup = 24V |
| Genauigkeit | ± 0,35ᴼ |
| Schnittstelle | SSI (Synchronous Serial Interface) |
| Codierung | Binary oder Gray |
| Elektrische Schnittstelle | Differential (RS422) |
| Taktfrequenz | 100 kHz to 2 MHz |
| Zählrichtung | Im oder gegen den Uhrzeifersinn steigend, betrachtet vom Wellenende des Drehgebers |
| Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz |
| Störfestigkeit | DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
| Material | Gehäuse: Aluminum Kappe: Aluminum Welle: Edelstahl (AISI 303) |
| Gewicht | Geber: Approx. 350 gr (12.35 oz) Kabel: 50 gr / meter (1.76 oz / meter) |
| Lebensdauer des Lagers | > 1.9 x 10¹⁰ Umdrehungen bei Nominallast |
| Drehzahl der Welle | 3.000 U/m (max.) IP 67 |
| Drehmoment beim Anfahren | < 0.1 Nm (14.16 oz-in) bei 25° C IP 67 |
| Masseträgheitsmoment | 50 gcm² (7.08 x 10⁻⁴ oz-in-sec²) |
| Wellenbelastung | Axial 200 N (50 lbs) max. Radial 250 N (56 lbs) max. |
Umgebungs Eigenschaften
| Betriebstemperatur | -40° to +70° C |
| Lagertemperatur | -40° to +85° C |
| Schock | 100g @ 11 ms |
| Vibration | 10g@ 10-2000 Hz |
| Stöße | 10g @ 16 ms (1000 x 3 axis) |
| Luftfeuchtigkeit | 98 % RH ohne kondensieren |
| Schutzart | IP 64 / Nema 4 (ca.) Option IP 65 / Nema 4 (ca.) Option IP 66 / Nema 6 (ca.) IP 67 / Nema 6 (ca.) Option |
Verbindungsoptionen
| Stecker | MUD resistent (NEK 606) & Halogen frei, geschützt 4x2x0,14 mm², 26 AWG, 4 verdrillte paare; (siehe Datenblatt, Tabelle 1) |
Zulassungen
ATEX: Zertifikat Nr.: ITS 08 ATEX 42972X II 3 G Ex nA IIC T4 Gc, II 3D Ex tc IIIC T100°C
Dc -40°C≤ Tamb≤ +70°C
IECEx: Zertifikat Nr.: IECEx ITS 15.0035X Ex nA IIC T4 Gc, Ex tc IIIC Tmax.100°C
Dc -40°C≤ Tamb≤ +70°C
EAC Ex: НАНИО «ЦСВЭ» No. ЕАЭС RU C-DK.AA87.B.00266/19 1Ex db IIC T5 Gb X,
Ex tb IIIC T100°C Db X, -40°C<T.amb<+70°C
Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Drehgeber Ex-Proof 2QEX-A-SSI - absolut"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber Ex-Proof 2QEX-A-SSI - absolut"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber Ex-Proof 2QEX-A-SSI - absolut"
CAD-Daten: Bitte anfragen!
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

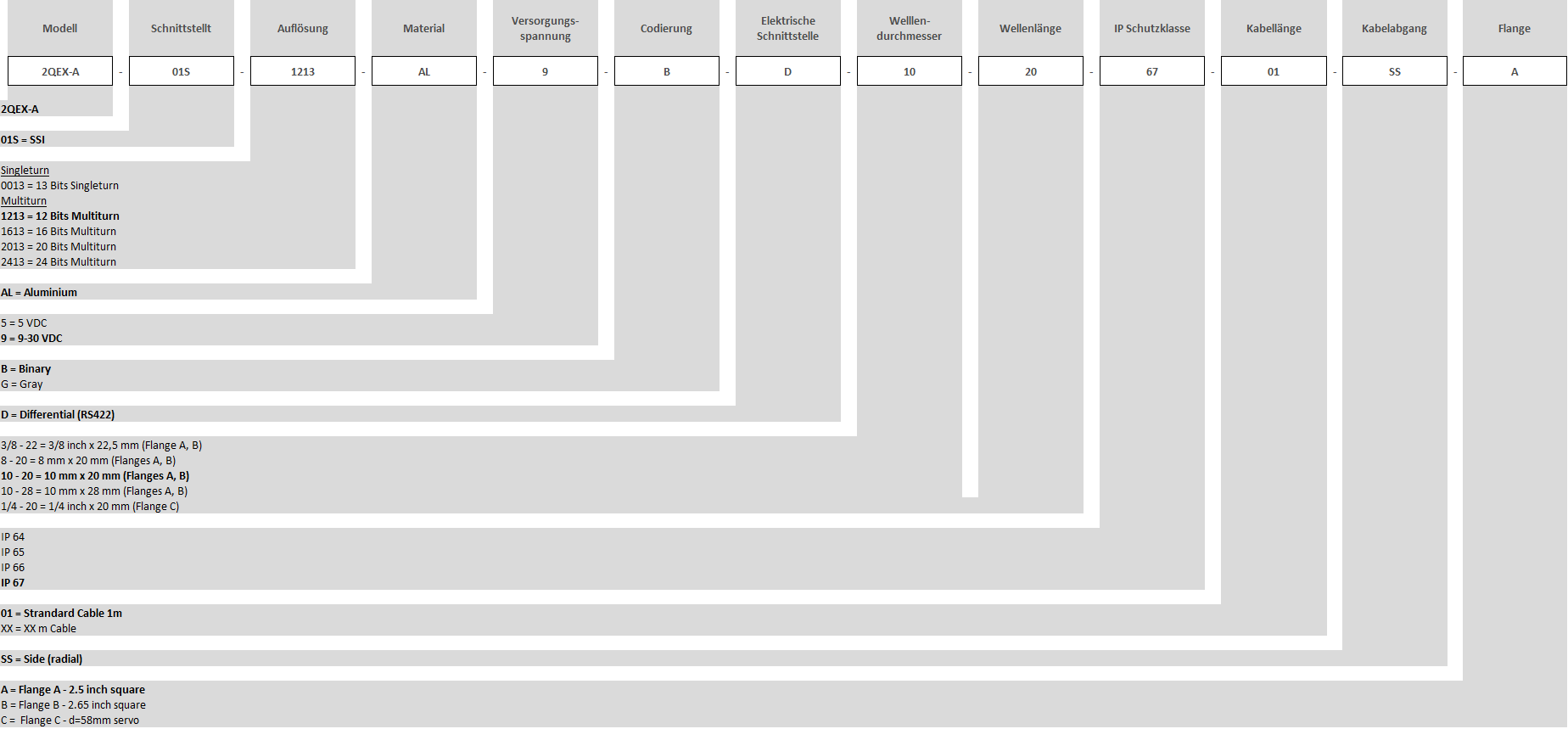

Bestellschlüssel "Drehgeber Ex-Proof 2QEX-A-SSI - absolut"
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Drehgeber Ex-Proof 2QEX-A-SSI - absolut"
