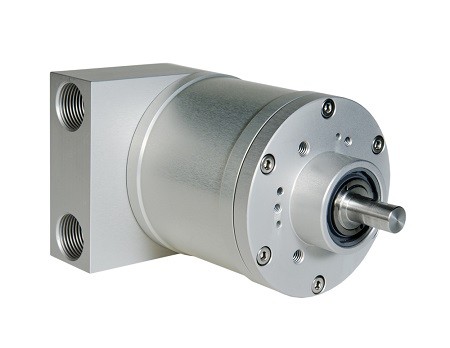

Drehgeber Ex-Proof EXAG-A-SSI - absolut
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: EXAG-A-SSI
Drehgeber Vollwelle - Ø 78 mm
Vollwelle : Ø 10 mm or Ø 12 mm
Schnittstelle:... mehr
Produktinformationen "Drehgeber Ex-Proof EXAG-A-SSI - absolut"
- Drehgeber Vollwelle - Ø 78 mm
- Vollwelle : Ø 10 mm or Ø 12 mm
- Schnittstelle: Synchronous Serial Interface (SSI) – (RS422/TTL)
- Auflösung bis zu 30 bits
- Abnehmbare Endkappe für Änderungen vor Ort
- ATEX, IECEx und North America Class I Div. 2, Ex db IIC
Weiterführende Links zu "Drehgeber Ex-Proof EXAG-A-SSI - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Ex-Proof EXAG-A-SSI - absolut"
Elektrische Eigenschaften
| Codierung | Absolut – Binär or Gray Code |
| Schnittstelle | Synchronous Serial (SSI) Driver meets EIA standard RS422 |
| Auflösung | Max. 14 bit (16384) Umdrehungen Max. 16 bit (65536) Schritte pro Umdrehung |
| Übertragungsreichweite | Bis zu 1200 m (3937 ft) |
| Takteingang | RS422 kompatibel durch Optokuppler |
| Datenausgang | Line Driver RS422 |
| Taktfrequenz | 100 kHz to 2MHz |
| Teilungsgenauigkeit | +/- ½ LSB (12 bit) +/- 2 LSB (16 bit) |
| Zyklusdauer | < 25 μs |
| Versorgungsspannung | 4.5 bis 30 VDC (Absolutes Limit) Gemäß EN 50 178 |
| Power Consumption: | Max. 1,5 Watt |
| Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz |
| Störfestigkeit | DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
| Material | Gehäuse: Aluminum oder Edelstahl Kappe: Aluminum oder Edelstahl Welle: Edelstahl |
| Gewicht | Aluminum: ~ 1600 gr (56,44 oz) Edelstahl: ~ 3100 gr (109,35 oz) |
| Lebensdauer des Lagers | > 1.9 x 10¹⁰ Umdrehungen bei Nominallast |
| Drehzahl der Welle | 6.000 U/m (max.) IP 64 3.000 U/m (max.) IP 65/66/67/68 |
| Drehmoment beim Anfahren | ≤ 0,01 Nm bei 25° C (ohne Dichtung) ≤ 0,03 Nm bei 25° C (mit Dichtung) |
| Masseträgheitsmoment | 42 gcm² (5,95 x 10⁻⁴ oz-in-sec²) |
| Wellenbelastung | Axial: 60 N (13,50 lbs) max. Radial: 80 N (17,98 lbs) max. |
Umgebungs Eigenschaften
| Betriebstemperatur | -40° to +70° C |
| Lagertemperatur | -40° to +70° C |
| Schock | 100 G / 11 ms |
| Vibration | 10-2000 Hz / 10 G |
| Stöße | 10 G / 16 ms (1000 x 3 axis) |
| Luftfeuchtigkeit | 98 % RH ohne kondensieren |
| Schutzart | IP 64 / Nema 4 (ca.) IP 65 / Nema 5 (ca.) IP 66 / Nema 6 (ca.) IP 67 / Nema 6 (ca.) IP 68 (1Std./1 Meter) / Nema 6P (ca.) |
Zulassungen
ATEX: Zertifikat Nr.: ITS09ATEX16867X II 2 G Ex db IIC T5 Gb II 2 D Ex tb IIIC T100°C
Db -40°C≤ Ta≤ +70°C
IECEx: Zertifikat Nr.: IECEx ITS 10.0016X Ex db IIC T5 Gb, Ex tb IIIC T100°C Db -40°C
≤ Ta≤ +70°C
North America: Zertifikat Nr.: LR1192-5 Class I Division 2 Groups ABCD T5, Class II
Division 2 Groups FG, Class I Zone 1AEx db IIC T5 Gb, Ex db IIC T5 Gb, Zone 21 AEx tb IIIC
T100˚C Db, Ex tb IIIC T100˚C Db, Tamb= -40 ˚C to +70 ˚C
