Drehgeber Ex-Proof EX78-A-Dual Output - absolut

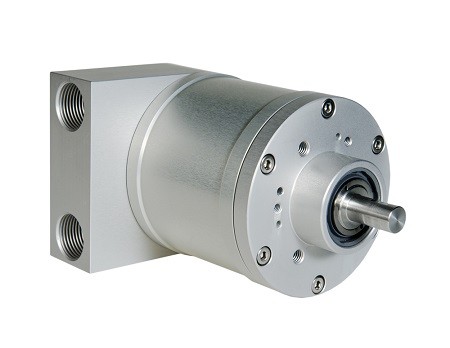

EXAG-A-Dual Output Profibus/Incremental

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • EX78-A-Dual
Drehgeber Vollwelle - Ø 78 mm Vollwelle : Ø 10 mm or Ø 12 mm Schnittstelle: Profibus... mehr
Produktinformationen "Drehgeber Ex-Proof EX78-A-Dual Output - absolut"
  • Drehgeber Vollwelle - Ø 78 mm
  • Vollwelle : Ø 10 mm or Ø 12 mm
  • Schnittstelle: Profibus und Incrementeller Output, Simultan
  • Absolute Auflösung bis zu 31 bits
  • Inkrementelle Auflösung bis zu 8192 Impulse pro Umdrehung
  • ATEX, IECEx, und Profibus Trade Org. zertifiziert, North America Class I Div. 2, Ex db IIC
Weiterführende Links zu "Drehgeber Ex-Proof EX78-A-Dual Output - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Ex-Proof EX78-A-Dual Output - absolut"



Elektrische Eigenschaften

Codierung Absolut - Binär & Inkrementell
Versorgungsspannung 9 bis 30 Vdc (Absolutes Limit) gemäß EN 50178
Stromverbrauch 80 mA mit 10 Vdc
40 mA mit 24 Vdc
Leistungsverbrauch Max. 1,2 Watt
Elektrische Lebenszeit > 10⁵ Stunden
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz
Störfestigkeit DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Mechanische Eigenschaften

Material Gehäuse: Aluminum oder Edelstahl
Kappe: Aluminum oder Edelstahl
Welle: Edelstahl
Gewicht Aluminum: ~ 1600 gr (56,44 oz)
Edelstahl: ~ 3100 gr (109,35 oz)
Lebensdauer des Lagers > 1.9 x 10¹⁰ Umdrehungen bei Nominallast
Drehzahl der Welle 6.000 U/m (max.) IP 64
3.000 U/m (max.) IP 65/66/67/68
Drehmoment beim Anfahren ≤ 0,01 Nm bei 25° C (ohne Dichtung)
≤ 0,03 Nm bei 25° C (mit Dichtung)
Masseträgheitsmoment 42 gcm² (5,95 x 10⁻⁴ oz-in-sec²)
Wellenbelastung Axial: 60 N (13,50 lbs) max.
Radial: 80 N (17,98 lbs) max.



Umgebungs Eigenschaften

Betriebstemperatur -40° to +70° C
Lagertemperatur -40° to +70° C
Schock 100 G / 11 ms
Vibration 10-2000 Hz / 10 G
Stöße 10 G / 16 ms (1000 x 3 axis)
Luftfeuchtigkeit 98 % RH ohne kondensieren
Schutzart IP 64 / Nema 4 (ca.)
IP 65 / Nema 5 (ca.)
IP 66 / Nema 6 (ca.)
IP 67 / Nema 6 (ca.)
IP 68 (1Std./1 Meter) / Nema 6P (ca.)



Verbindungsoptionen

Kabelausgang M20, gewinde
M25, gewinde



Elektrische Eigenschaften - Absolut

Schnittstelle

Profibus - DP-V0

Unterstützt das Profibusprofil für Absolute Encoder Vers. 1.1, Klasse 1 und 2

Auflösung Max. 15 bit (32768) revolutions
Max. 16 bit (65536) steps per rev.
Geräte-Ardressierung Einstellbar durch Drehlnöpfe im Anschlussdeckel und durch die "Change Station Adress"-Funktion der Profibus Schnittstelle
Übertragungsrate Alle Standard Baud-Raten von 9.6 bis 12 MBaud
Schrittfrequenz LSB 800 kHz
Teilungsgenauigkeit +/- ½ LSB (12 bit)
+/- 2 LSB (16 bit)



Elektrische Eigenschaften - Inkremental

Ausgang HTL Driver 9 bis 30 V input/output
Ausgangsstrom 40 mA load per output channel
Ausgangsformat Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional)
Phasenerkennung B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen
Index 1/4 period gating mit A & B low
Maximale Frequenz 150 kHz
Auflösung 1024, 2048, 4096, 8192 ppr



Zulassungen

ATEX: Zertifikat Nr.: ITS09ATEX16867X II 2 G Ex db IIC T5 Gb II 2 D Ex tb IIIC T100°C
Db -40°C≤ Ta≤ +70°C
IECEx: Zertifikat Nr.: IECEx ITS 10.0016X Ex db IIC T5 Gb, Ex tb IIIC T100°C Db -40°C
≤ Ta≤ +70°C
North America: Zertifikat Nr.: LR1192-5 Class I Division 2 Groups ABCD T5, Class II
Division 2 Groups FG, Class I Zone 1AEx db IIC T5 Gb, Ex db IIC T5 Gb, Zone 21 AEx tb IIIC
T100˚C Db, Ex tb IIIC T100˚C Db, Tamb= -40 ˚C to +70 ˚C
EAC Ex: НАНИО «ЦСВЭ» No. ЕАЭС RU C-DK.AA87.B.00266/19 1Ex db IIC T5 Gb X,
Ex tb IIIC T100°C Db X -40°C<T.amb<+70°C
