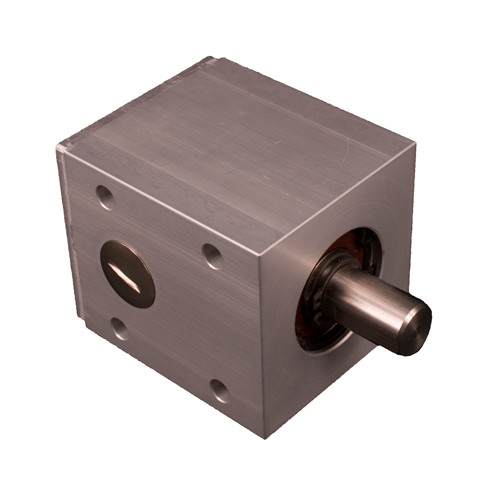

Drehgeber Heavy Duty 2RMHD-AC - absolut
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: 2RMHD-AC
Absoluter "Heavy Duty" Drehgeber mit Vollwelle
Eigenschaften:
Drehgeber: 60x60... mehr
Produktinformationen "Drehgeber Heavy Duty 2RMHD-AC - absolut"
Absoluter "Heavy Duty" Drehgeber mit Vollwelle
Eigenschaften:
- Drehgeber: 60x60 mm, quadratisch
- Robuste Bauweise, für den industriellen Gebrauch
- Singleturn, 10 Bits
- Schutzklasse: IP65
- Ausgang: Analog - Stromstärke
- Ausgangsstrom: 0 - 20 mA oder 4- 20 mA
Weiterführende Links zu "Drehgeber Heavy Duty 2RMHD-AC - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Heavy Duty 2RMHD-AC - absolut"
| Elektrische Eigenschaften |
|
| Drehgeber Typ: | Absolut Magnetisch |
| Auflösung | 210 (1024) ppr |
| Versorgungsspannung | 12 Vdc min. - 18 Vdc max. oder 20 Vdc min. - 28 Vdc max. |
| Typischer Stromverbrauch: | 40 mA @ 20mA |
| Ausgangsspannung | 0 – 20 mA or 4 – 20 mA |
| Auflösung: | +/- 0,2% der gesamten Skala |
| Ausgangsformat | Über eine Umdrehung (360°) oder über eine halbe Umdrehung (180°) |
| Abtastwiederstand | Max. 400Ω – empfohlen 250Ω |
| Ausgangs-Update-Rate | 2610 updates/sec. ~ 383μsec./update |
| Elektrischer Schutz | Verpolungsschutz und Kurzschlussschutz am Ausgang |
| Vibrationsresistenz | Getestet auf EN61000-6-2 : 2005 (industrielle Umgebungen) und EN 61000-6-3 : 2007 (Wohnen, kommerzielle und leicht-industrielle Umgebungen), Elektromagnetische kompatibilität (EMC). |
| Mechanische Eigenschaften |
|
| Material: | Gehäuse: Aluminium Abdeckung: Aluminium Welle: Edelstahl (AISI 303) |
| Gewicht: | Geber: ~ 715 gr (25,2 oz) Kabel: 50 gr / m (1,76 oz / m) |
| Lagerlebensdauer: | > 1.9 x 10¹⁰ Umdrehungen bei Nennlast |
| Wellengeschwindigkeit | 3 000 rpm (max.) |
| Anlaufdrehmoment: | < 0,1 Nm (14,2 oz-in) bei 25° C |
| Massenträgheitsmoment: | 31 gcm² (4.39 x 10⁻⁴ oz-in-sec²) |
| Wellenbelastung: | Axial: 250 N (56 lbs) max. Radial: 500 N (112 lbs) max. |
| Umgebungsbedingungen |
|
| Betriebs Temperature: | -40° bis +85° C |
| Lager Temperature: | -40° bis +85° C |
| Shock: | 100 G / 11 ms |
| Vibration: | 10-2000 Hz / 10 G |
| Stoß: | 10 G - 16 ms (1000 x 3 axis) |
| Feuchtigkeit: | 98 % RH nicht kondensiert |
| Schutzklasse: | IP 65 / Nema 4 (ungefähr) |
| Kabeloptionen | |
| Kabel: | 8 Adrig (0,05 mm2, 30 AWG) - Differential 5 Adrig (0,14 mm2, 26 AWG) - Standard verdrillte Paare; geschützt |
