Drehgeber Mini SCA24AV Analog - absolut

SCA24AC

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • SCA24AV
Absoluter Mini Drehgeber SCA24AV mit Vollwelle   Eigenschaften: Drehgeber: Ø24... mehr
Produktinformationen "Drehgeber Mini SCA24AV Analog - absolut"
Absoluter Mini Drehgeber SCA24AV mit Vollwelle

Eigenschaften:
  • Drehgeber: Ø24 mm
  • Robuste Bauweise, für den industriellen Gebrauch
  • Versorgungsspannung: 15 Vdc min. bis 30 Vdc max.
  • Ausgangsspannung: 0 - 5 V oder 0 - 10 V
  • Schutzklasse: IP64
  • Ausgang: Analog - Stromstärke


Weiterführende Links zu "Drehgeber Mini SCA24AV Analog - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Mini SCA24AV Analog - absolut"



Elektrische Eigenschaften

Gebertyp Absolut Magnetisch Singleturn
Auflösung 2¹⁰ (1024) Punkte pro Umdrehung
Versorgungsspannung 15 Vdc min. bis 30 Vdc max.
Stromverbrauch 25 mA
Augangsspannung 0 – 5 V oder 0 – 10 V
Genauigkeit ± 0,3% *)
Ausgangsformat Voller Leistungsbereich über eine Umdrehung (360°) oder über eine halbe Umdrehung (180°)
Ausgangsaktualisierungsrate 2610 Updates/sec. ~ 383μsec. pro Update
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz
Störfestigkeit DIN EN 61000-6-2:2005 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2007 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Magnetische Eigenschaften

Material Gehäuse: Messing
Kappe: Galvanisch beschichteter Stahl
Welle: Messing
Gewicht Geber: ~ 50 gr (1,76 oz)
Kabel: 50 gr / meter (1,76 oz / meter)
Lebensdauer des Lagers > 1.9 x 10¹⁰ Umdrehungen bei Nominallast
Drehzahl der Welle 12.000 U/m (max.)
Drehmoment beim Anfahren < 0,005 Nm (0,708 oz-in) bei 25° C
Masseträgheitsmoment 1,46 gcm² (2,07 x 10⁻⁵ oz-in-sec²)
Wellenbelastung Axial: 20 N (4,5 lbs) max.
Radial: 20 N (4,5 lbs) max.



Umgebungsbedingungen

Betriebstemperatur -40° to +85° C
Lagertemperatur -40° to +85° C
Schock 100 G / 11 ms
Vibration 10-2000 Hz / 10 G
Stöße 10 G / 16 ms (1000 x 3 axis)
Luftfeuchtigkeit 98 % RH ohne kondensieren
Schutzart IP 64 / Nema 4 (ca.)



Verbindungsoptionen

Kabel 4 leads (0,14 mm², 26 AWG) - Standard
verdrillt, geschützt



*) Lastimpedanz für beste Genauigkeit: 75 kΩ oder höher.





Zeichnung anfordern ...Zeichnung anfordern ...

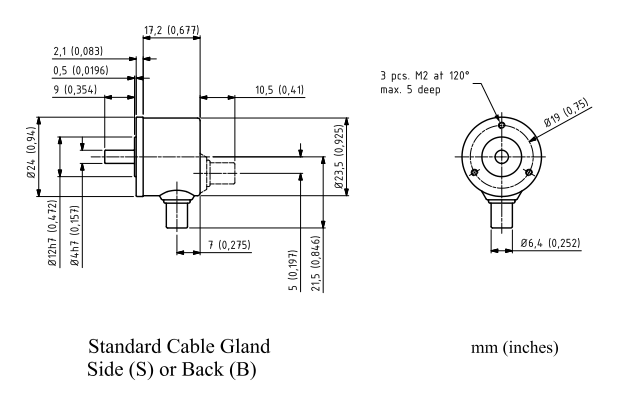

Zeichnung "Drehgeber Mini SCA24AV Analog - absolut"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber Mini SCA24AV Analog - absolut"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber Mini SCA24AV Analog - absolut"



CAD-Daten: Bitte anfragen!

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

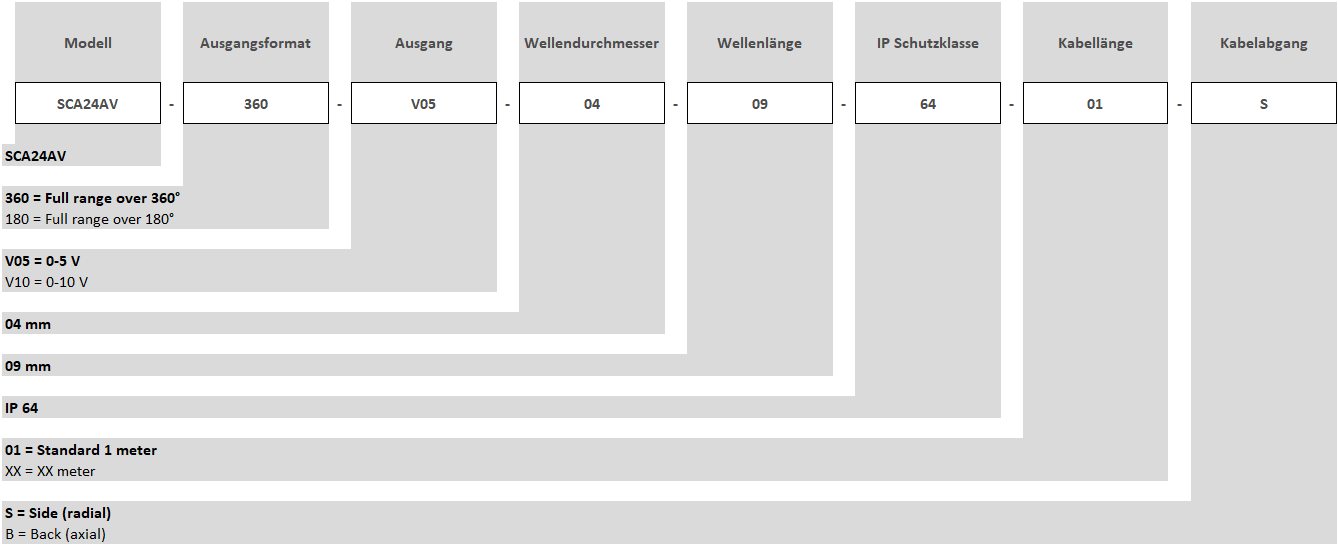

Bestellschlüssel "Drehgeber Mini SCA24AV Analog - absolut"
Zubehör "Drehgeber Mini SCA24AV Analog - absolut"
