Absoluter Mini Drehgeber SCH24AV mit Hohlwelle
Eigenschaften:
Drehgeber: Ø24... mehr
Produktinformationen "Drehgeber Mini SCH24AV Analog - absolut"
Absoluter Mini Drehgeber SCH24AV mit Hohlwelle
Eigenschaften:
- Drehgeber: Ø24 mm
- Robuste Bauweise, für den industriellen Gebrauch
- Versorgungsspannung: 15 Vdc min. bis 30 Vdc max.
- Ausgangsspannung: 0 - 5 V oder 0 - 10 V
- Schutzklasse: IP64
- Ausgang: Analog - Volt
Weiterführende Links zu "Drehgeber Mini SCH24AV Analog - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Mini SCH24AV Analog - absolut"
Elektrische Eigenschaften
| Gebertyp | Absolut Magnetisch Singleturn |
| Auflösung | 2¹⁰ (1024) Punkte pro Umdrehung |
| Versorgungsspannung | 15 Vdc min. bis 30 Vdc max. |
| Stromverbrauch | 25 mA |
| Ausgansspannung | 0 – 5 V oder 0 – 10 V |
| Genauigkeit | ± 0,3% |
| Ausgangsformat | Voller Leistungsbereich über eine Umdrehung (360°) oder über eine halbe Umdrehung (180°) |
| Aktualisierungsrate | 2610 Updates/sec. ~ 383μsec. per Update |
| Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz |
| Störfestigkeit | DIN EN 61000-6-2:2005 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2007 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
| Material | Gehäuse: Messing Kappe: Galvanisch beschichteter Stahl Welle: Messing |
| Gewicht | Geber: ~ 50 gr (1,76 oz) Kabel: 50 gr / meter (1,76 oz / meter) |
| Lebensdauer des Lagers | > 1.9 x 10¹⁰ Umdrehungen bei Nominallast |
| Drehzahl der Welle | 12.000 U/m (max.) |
| Drehmoment beim Anfahren | < 0,005 Nm (0,708 oz-in) bei 25° C |
| Masseträgheitsmoment | 1,46 gcm² (2,07 x 10⁻⁵ oz-in-sec²) |
| Wellenbelastung | Axial: 20 N (4,5 lbs) max. Radial: 20 N (4,5 lbs) max. |
Umgebungs Eigenschaften
| Betriebstemperatur | -40° to +85° C |
| Lagertemperatur | -40° to +85° C |
| Schock | 100 G / 11 ms |
| Vibration | 10-2000 Hz / 10 G |
| Stöße | 10 G / 16 ms (1000 x 3 axis) |
| Luftfeuchtigkeit | 98 % RH ohne kondensieren |
| Schutzart | IP 64 / Nema 4 (ca.) |
Verbindungsoptionen
| Kabel | 4 leads (0,14 mm², 26 AWG) - Standard twisted pairs; shielded |
Zeichnung anfordern ...Zeichnung anfordern ...

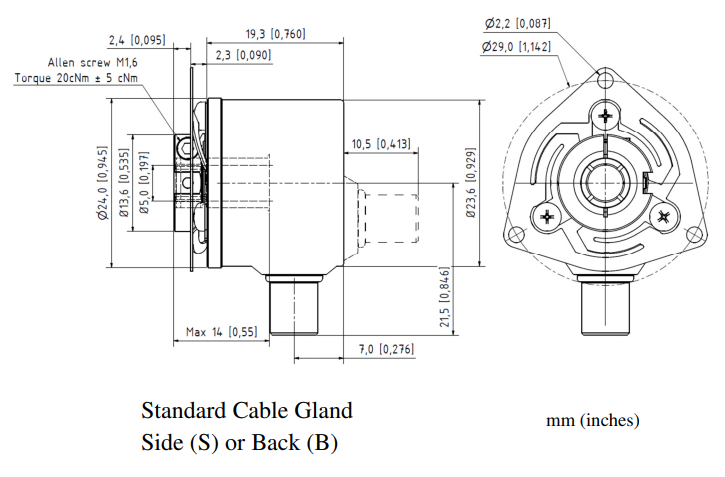

Zeichnung "Drehgeber Mini SCH24AV Analog - absolut"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber Mini SCH24AV Analog - absolut"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber Mini SCH24AV Analog - absolut"
CAD-Daten: Bitte anfragen!
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

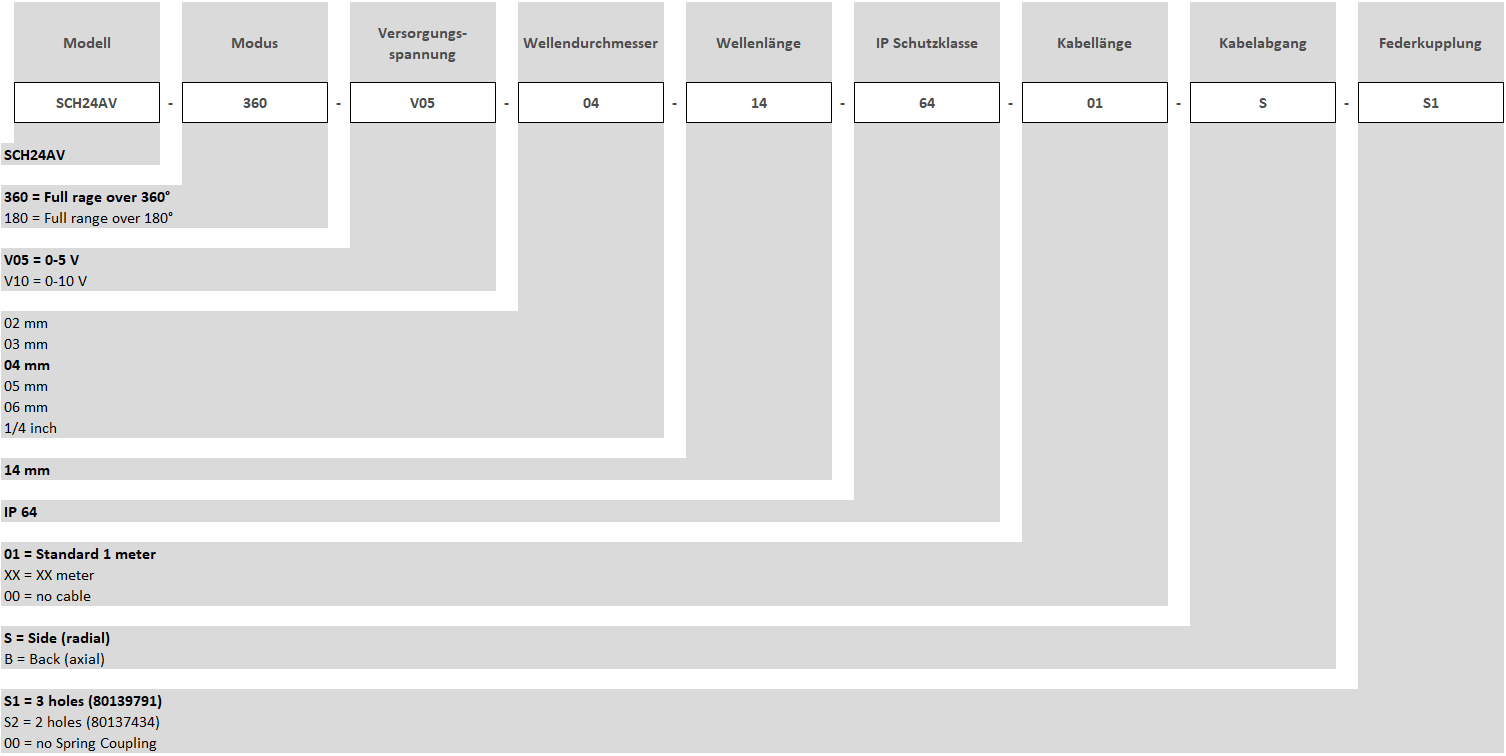

Bestellschlüssel "Drehgeber Mini SCH24AV Analog - absolut"
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Drehgeber Mini SCH24AV Analog - absolut"
