Drehgeber Standard 2RKNA-SSI - absolut
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: 2RKNA-SSI
• Ø 58 mm
• Vollwelle Ø 1/4" bis Ø 10 mm
• Single- oder Multiturn... mehr
Produktinformationen "Drehgeber Standard 2RKNA-SSI - absolut"
• Ø 58 mm
• Vollwelle Ø 1/4" bis Ø 10 mm
• Single- oder Multiturn
• SSI Schnittstelle
• Binär- oder Graycode
• Wählbare Zählrichtung
• Singleturn Auflösung: 13 Bit / Umdrehung
• Multiturn bis zu 37 Bit
• Voreinstellbare Nullposition
• IP65 oder IP67
Weiterführende Links zu "Drehgeber Standard 2RKNA-SSI - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Standard 2RKNA-SSI - absolut"
Elektrische Eigenschaften
| Gebertyp | Absolut Multiturn |
| Singleturn Auflösung: | 13 bits (8192) pro Umdrehung |
| Anzahl Umdrehungen: | 12 bits (4096) Umdrehungen 16 bits (65536) Umdrehungen 20 bits (1048576) Umdrehungen 24 bits (16777216) Umdrehungen |
| Versorgungsspannung | 5 VDC ±5% oder 9-30 VDC |
| Stromverbrauch | 30 mA @ Vsup = 5V 25 mA @ Vsup = 10V 15 mA @ Vsup = 24V |
| Genauigkeit | ± 0,35° |
| Schnittstelle | SSI (Synchronous Serial Interface) |
| Codierung | Binär oder Gray |
| Elektrische Schnittstelle | Differential (RS422) oder single ended (TTL) |
| Taktfrequenz | 100 kHz bis 2 MHz |
| Zählrichtung | Im oder gegen den Uhrzeigersinn steigend, betrachtet vom Wellenende des Drehgebers |
| Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz |
| Störfestigkeit | DIN EN 61000-6-2:2005 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2007 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
| Material | Gehäuse: Aluminum Kappe: Aluminum Welle: Edelstahl AISI 303 |
| Gewicht | Geber: ~ 190 gr (6,7 oz) Kabel: 60 gr / Meter (2,12 oz / Meter) |
| Lebensdauer des Lagers | > 1.9 x 10¹⁰ Umdrehungen bei Nominallast |
| Drehzahl der Welle | 4.500 U/m (max.) IP 65 3.000 U/m (max.) IP 66 / IP 67 |
| Drehmoment beim Anfahren | < 0,02 Nm (2,83 oz-in) bei 25° C |
| Masseträgheitsmoment | 6,0 gcm² (8,5 x 10⁻⁵ oz-in-sec²) |
| Wellenbelastung | Axial: 150 N (33,75 lbs) max. Radial: 250 N (56 lbs) max. |
Umgebungs Eigenschaften
| Betriebstemperatur | -40° to +85° C |
| Lagertemperatur | -40° to +85° C |
| Schock | 100 G @ 11 ms |
| Vibration | 10 G @ 10-2000 Hz |
| Stöße | 10 G @ 16 ms (1000 x 3 axis) |
| Luftfeuchtigkeit | 98 % RH ohne kondensieren |
| Schutzart | IP 65 / Nema 4 (ca.) IP 67 / Nema 6 (ca.) Option |
Verbindungsoptionen
| Kabel | 8 leads (0,14 mm2 , 26 AWG) - verdrillt, geschützt |
| Stecker | 8-pin M12 |
Zeichnung anfordern ...Zeichnung anfordern ...

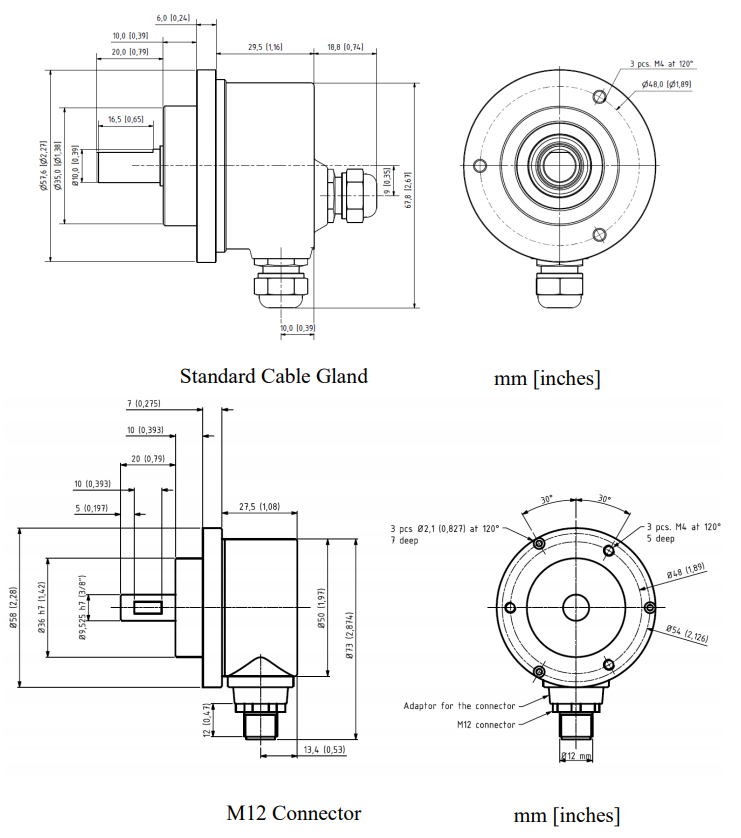

Zeichnung "Drehgeber Standard 2RKNA-SSI - absolut"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber Standard 2RKNA-SSI - absolut"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber Standard 2RKNA-SSI - absolut"
CAD-Daten: Bitte anfragen!
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

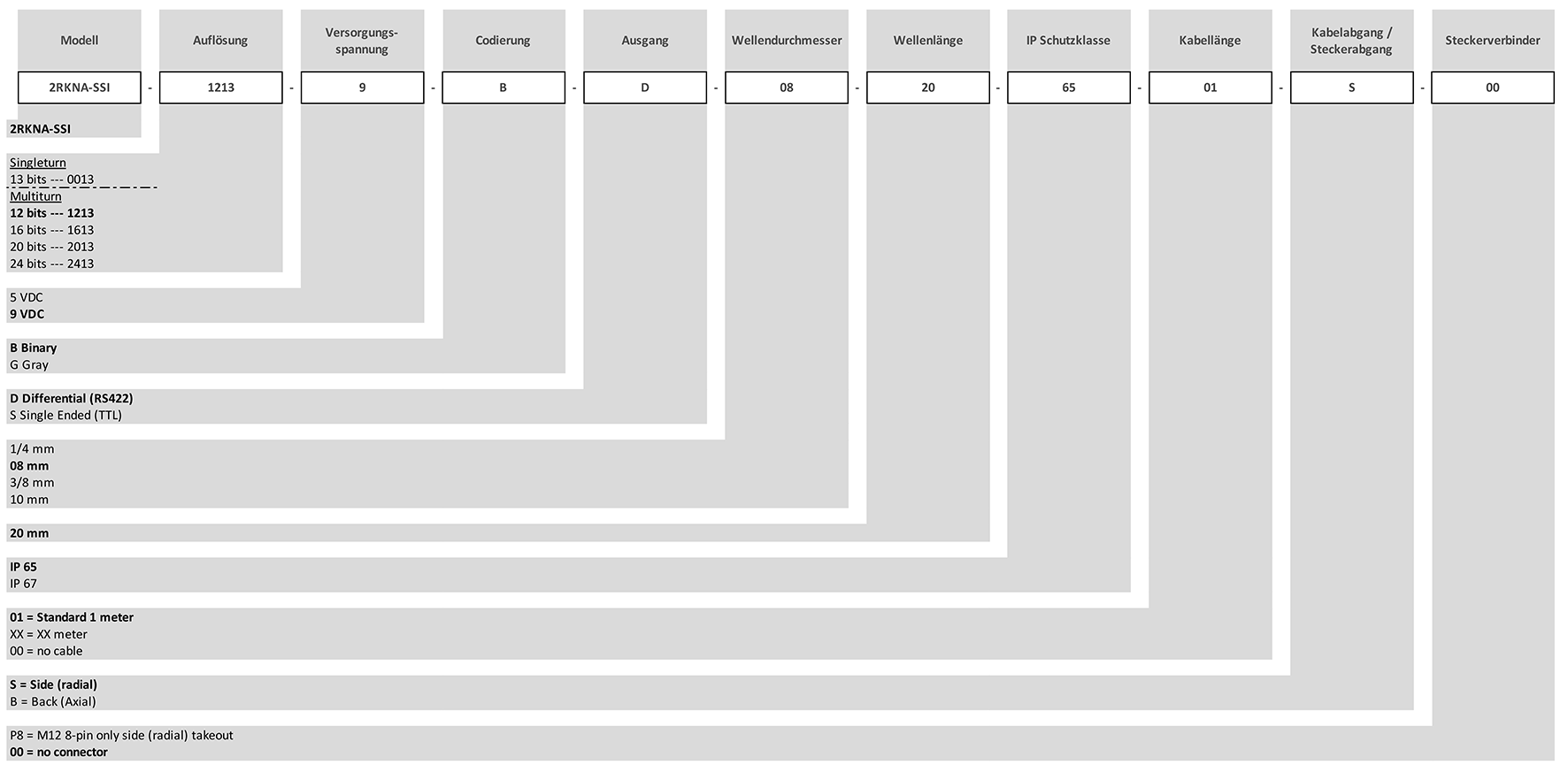

Bestellschlüssel "Drehgeber Standard 2RKNA-SSI - absolut"
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Drehgeber Standard 2RKNA-SSI - absolut"
