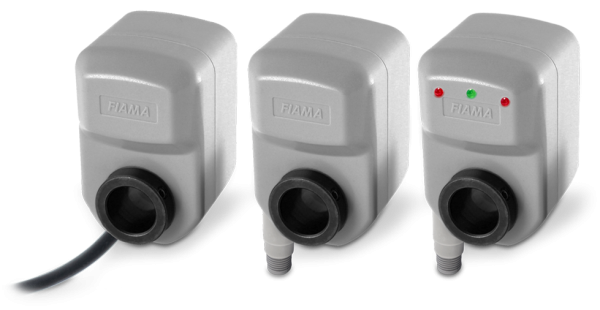

Potentiometrischer Drehgeber PR20
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: PR20
Präzisions - Drehpotentiometer mit Hohlwelle
Eigenschaften:
Hohlwelle: Ø20x7mm... mehr
Produktinformationen "Potentiometrischer Drehgeber PR20"
Präzisions - Drehpotentiometer mit Hohlwelle
Eigenschaften:
- Hohlwelle: Ø20x7mm
- Gegen Überlastung geschützt durch eine Rutschkupplung
- Anwendungsbereich: Werkzeug-, Automatik-, Holz-, Stein-, Glas-Bearbeitungsmaschinen
- Selbstlöschendes, stossfestes Gehäuse
- Widerstandfähig gegen Lösungsmittel, Benzin, Öl, Fett
- Schutzklasse IP54
Weiterführende Links zu "Potentiometrischer Drehgeber PR20"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Potentiometrischer Drehgeber PR20"
Mechanische Daten
| Abmessungen PR10 (Vollwelle) PR20 (Hohlwelle) |
Ø6 x 14 mm Ø20 H7 mm |
| Material Gehäuse |
Selbstlöschend (RAL7004/ grau) |
| Anschluss PR10, PR20, PR20HALL, PR20CAN, PR20C, PR20HALL |
Kabel (2, 5, 10 Meter) Stecker, 4-polig |
| Gewicht | 180 g |
| Linearität | ±0,25% |
| Genauigkeit | ±0,1 mm |
| Drehzahl | 400 min⁻¹ 1000 min⁻¹ für kurze Einschaltdauer |
| Luftfeuchtigkeit | 10% … 90% |
| Betriebstemperatur | -10°C … +70°C |
| Schutzklasse | IP54 |
Elektrische Daten
| Spannungsversorgung | 24 VDC |
| Schnittstelle | Analog |
| Ausgang PR20-I PR20-V PR20HALL |
4 – 20 mA 0 – 10 V 4 – 20 mA od. 0 – 10 V |
| Widerstand | 10 kΩ |
| Leistung 340° / 1080° 1800° 3600° |
1 W 1,5 W 10 W |
| Zertifizierung | 2004/108/CE |
Zeichnung anfordern ...Zeichnung anfordern ...

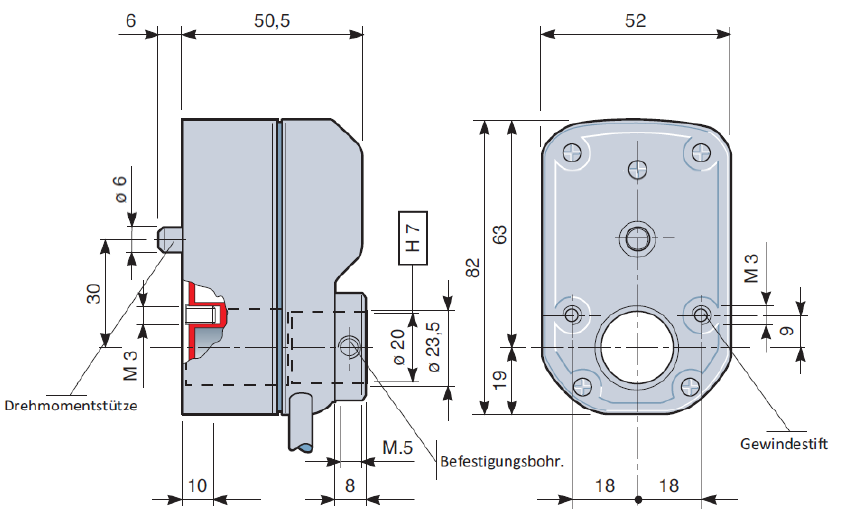

Zeichnung "Potentiometrischer Drehgeber PR20"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Potentiometrischer Drehgeber PR20"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Potentiometrischer Drehgeber PR20"
CAD-Daten: Bitte anfragen!
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Potentiometrischer Drehgeber PR20"
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Potentiometrischer Drehgeber PR20"
