Drehgeber mit Hohlwelle Eigenschaften: Stoßfestes,... mehr

Produktinformationen "Drehgeber - Inkremental EN14"

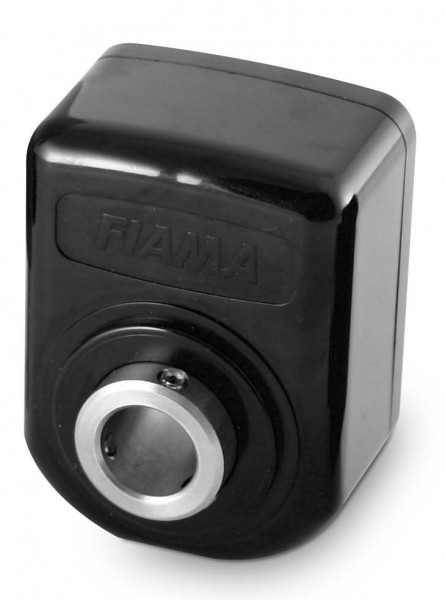

Drehgeber mit Hohlwelle

Eigenschaften:

Stoßfestes, selbstlöschendes Gehäuse
Widerstandsfähig gegen Lösungsmittel, Benzin, Öl, Fett
Sehr einfache Montage durch Aufsetzen eine der Hohlwellen auf die Antriebswelle und Befestigung durch einen Gewindestift

Weiterführende Links zu "Drehgeber - Inkremental EN14"

Technische Daten "Drehgeber - Inkremental EN14"

Mechanische Daten

Abmessungen Hohlwelle EN14 EN20 EN25	Ø 14mm Ø 20mm Ø 25mm
Material Gehäuse	Stoßfest, selbstlöschend
Gewicht	200g
Anschluss	Kabel (2, 5, 10 Meter)
Auflösung	10; 50; 60; 90; 100; 200; 250; 500 Imp./Umdr.
Drehzahl EN14, EN20 EN25	< 2000 U/min⁻¹ 400 U/min⁻¹
Luftfeuchtigkeit	10 - 90 %
Betriebstemperatur	-100 °C - +70 °C
Schutzklasse	IP54
Elektromagnetische Verträglichkeit	EMV 2014/30/UE
Ausgangssignal	iC-DL Standard Differential

Elektrische Daten

Spannungsversorgung	10 - 30 VDC (< 60 mA)
Stromaufnahme	< 20 mA
Ausgangssignal	Push Pull Line Driver 10-30 VDC out 5 VDC Line Driver 5 VDC out 5 VDC Line Driver 10-30 VDC out 10-30 VDC

Zeichnung "Drehgeber - Inkremental EN14"

Zeichnung_EN14
