Drehgeber - Inkremental 2REXI-A-SA
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: 2REXI-A-SA
Eigenschaften:
EX-proof Drehgeber mit Vollwelle
Drehgeber: Ø 68mm... mehr
Produktinformationen "Drehgeber - Inkremental 2REXI-A-SA"
Eigenschaften:
- EX-proof Drehgeber mit Vollwelle
- Drehgeber: Ø 68mm
- Welle: Ø 8mm - Ø 16mm
- Auflösung bis zu 10.000 ppr
- IP66 (IP67 optional)
- ATEX, IECEx zertifiziert
Weiterführende Links zu "Drehgeber - Inkremental 2REXI-A-SA"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental 2REXI-A-SA"
Elektrische Eigenschaften
| Codierung | Inkremental |
| Auflösung | 1 bis 10.000 ppr (Pulse pro Umdrehung) |
| Versorgungsspannung | 4.5 Vdc min. bis 30 Vdc max.** (45 mA max. - unbelastet) |
| Ausgangsspannung | Niedrig: 500 mV max. bei 10 mA Hoch: (Vin - 0.6) bei -10 mA (Vin - 1.3) bei -25 mA |
| Ausgangsstrom | 30 mA max. Belastung ** pro Ausgangskanal |
| Frequenzgang | 300 kHz max. ** |
| Ausgangsformat | Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional) |
| Phasenerkennung | B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen |
| Index | Rotationsdetektor pulsierend (Reed-Kontakt) |
| Genauigkeit | +/- 0.8 arc-min |
| Ausgangssignal | ASIC Push-Pull und Differential OL7272 Differential Line Driver (M- und MP-Optionen) 26C31 Differential Line Driver 5 V Ausgangs (mit 5 V Eingang) |
| Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz (nur ASIC) |
| Störfestigkeit | DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
| Material | Gehäuse: Edelstahl AISI 303 Abdeckkappe: Edelstahl AISI 303 Welle: Edelstahl AISI 303 |
| Gewicht | Drehgeber: ca. 1.325 gr (47.44 oz) Kabel: 50 gr / Meter (1.76 oz / Meter) |
| Lebensdauer des Lagers | > 1.9 x 1010 Umdrehungen bei Nominallast |
| Drehzahl der Welle | 3.000 U/min kontinuierlich (max.) IP67 T4 |
| Drehmoment beim Anfahren | < 0.1 Nm (14.16 oz-in) bei 25°C IP67 |
| Massenträgheitsmoment | 30 gcm2 (7.08 x 10-4 oz-in-sek2) |
| Wellenbelastungen | Axial: 50 N (11.25 lbs) max. Radial: 100 N (22.5 lbs) max. |
Umgebungsbedingungen
| Betriebstemperatur | -40° bis +70°C |
| Lagertemperatur | -40° bis +85°C |
| Schock | 100 G / 11 ms |
| Vibration | 10-2.000 Hz /10 G |
| Stöße | 10 G / 16 ms (1.000 x 3 Achsen) |
| Luftfeuchtigkeit | 98% RH ohne kondensieren |
| Schutzart | IP66 / Nema 6 (ca.) IP67 / Nema 6 (ca.) Option |
Anschlussmöglichkeiten
| Kabel | 8x0,14 mm2, 26 AWG, verdrillte Adernpaare; halogenfrei, geschirmt |
| Kabelverschraubungen | 6-stellige Klemmenleiste (innerhalb der Abdeckkappe) 1/1 NPT ANSI B1.20.1 |
| Klemmleisten: (Abnehmbare Endkappe) |
- |
Zulassungen
| ATEX | Zertifikat-Nr.: TÜV 10 ATEX 556306X II 2 GD Ex db IIB T5 Gb and Ex tb IIIB T100°C Dn IP 6x -40°C ≤ T.amb ≤ +70°C |
| IECEx | Zertifikat-Nr.: IECEx TUN 10.0011X Ex db IIB T5 Ex tb IIIB T100°C Db, IP65 -40°C ≤ T.amb ≤ +70°C |
| Nord Amerika | - |
** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.
Zeichnung anfordern ...Zeichnung anfordern ...

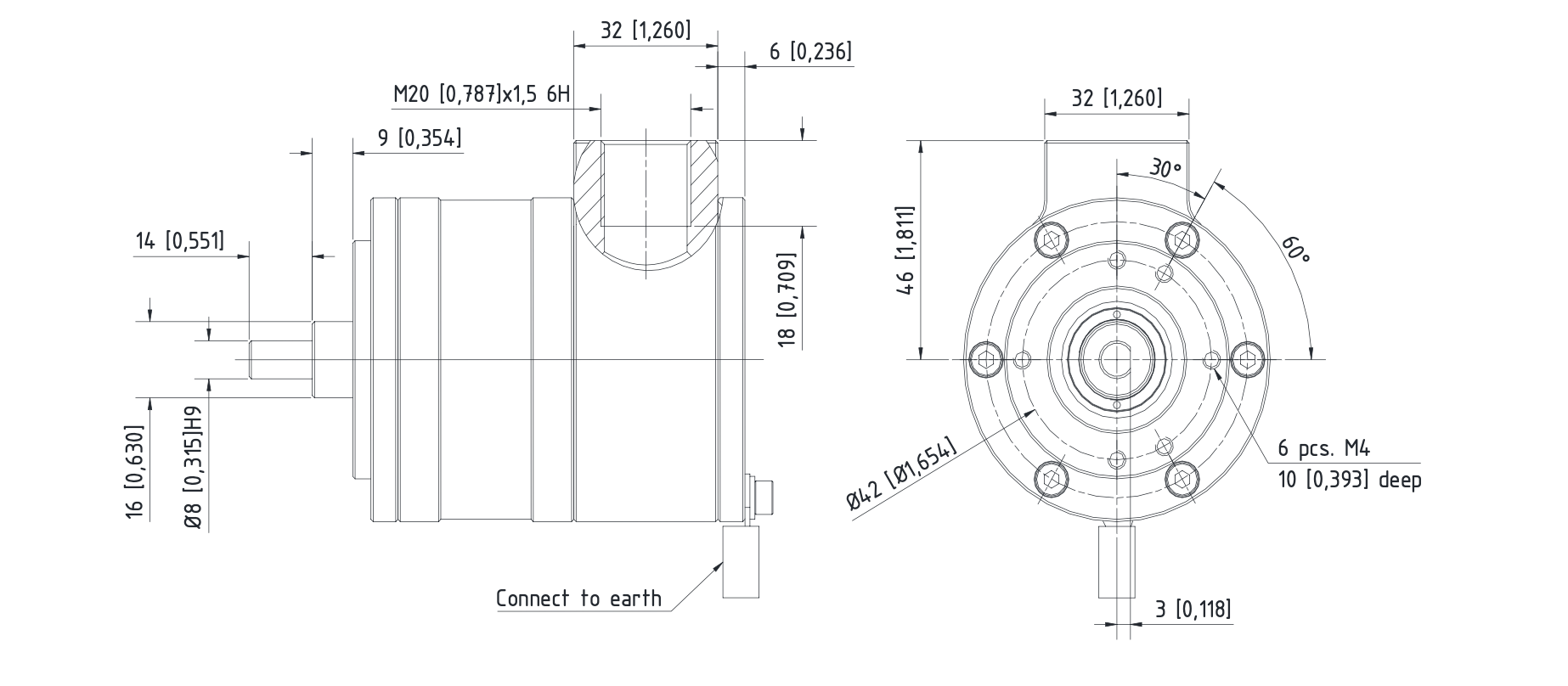

Zeichnung "Drehgeber - Inkremental 2REXI-A-SA"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber - Inkremental 2REXI-A-SA"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber - Inkremental 2REXI-A-SA"
CAD-Daten: Bitte anfragen!
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

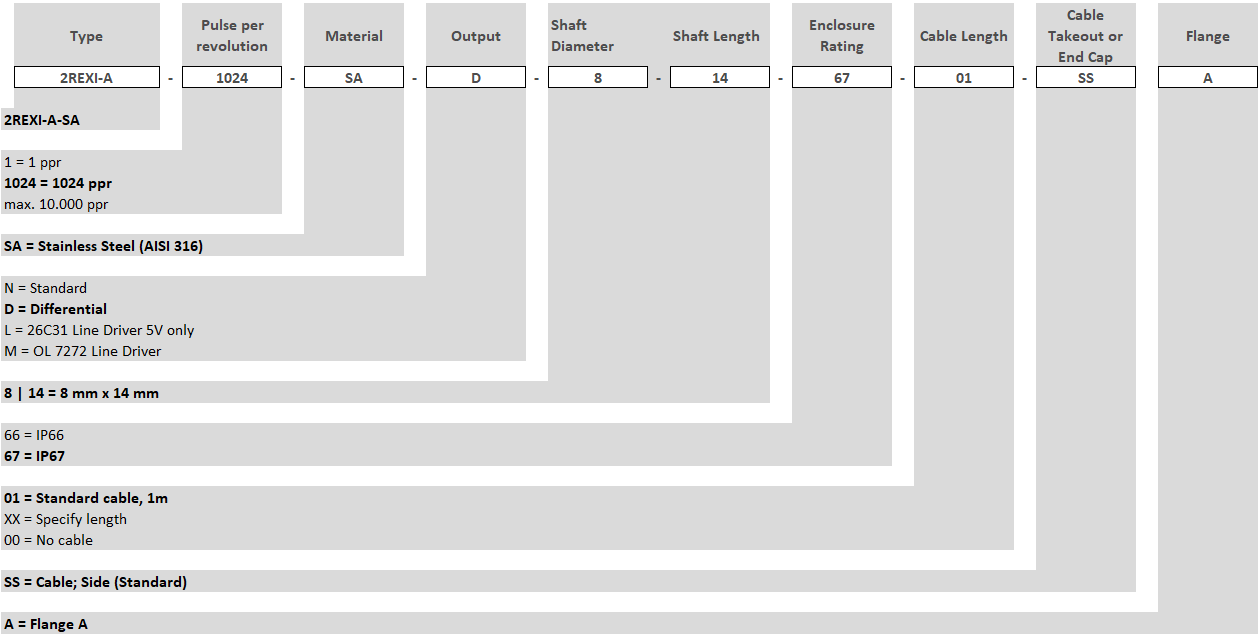

Bestellschlüssel "Drehgeber - Inkremental 2REXI-A-SA"
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Drehgeber - Inkremental 2REXI-A-SA"
