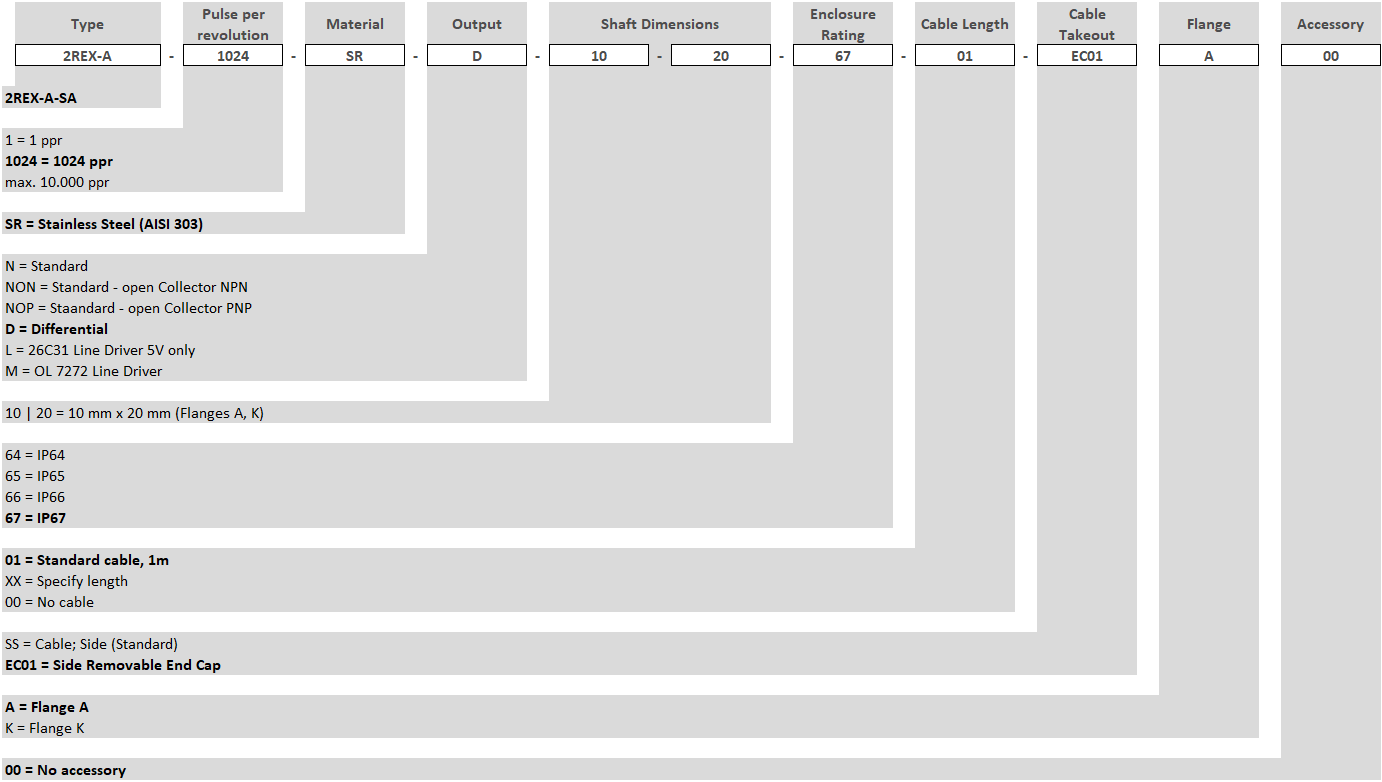

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17

Ex-Proof - Inkremental Drehgeber 2REX-A-SA von Willtec Messtechnik mit Vollwelle und IECEx und... mehr

Produktinformationen "Drehgeber - Inkremental 2REX-A-SA"

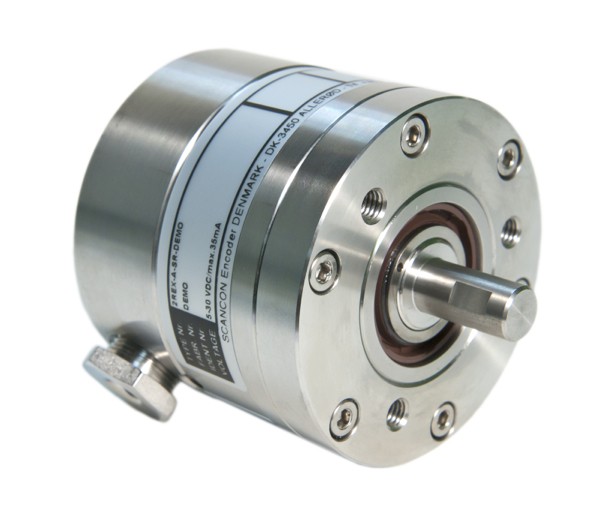

Ex-Proof - Inkremental Drehgeber 2REX-A-SA von Willtec Messtechnik mit Vollwelle und IECEx und ATEX-Zertifizierung.

Eigenschaften:

Weiterführende Links zu "Drehgeber - Inkremental 2REX-A-SA"

Technische Daten "Drehgeber - Inkremental 2REX-A-SA"

Elektrische Eigenschaften

Codierung	Inkremental
Auflösung	1 bis 10.000 ppr (Pulse pro Umdrehung)
Versorgungsspannung	4.5 Vdc min. bis 30 Vdc max.** (45 mA max. - unbelastet)
Ausgangsspannung	Niedrig: 500 mV max. bei 10 mA Hoch: (Vin - 0.6) bei -10 mA (Vin - 1.3) bei -25 mA
Ausgangsstrom	30 mA max. Belastung ** pro Ausgangskanal
Frequenzgang	300 kHz max. **
Ausgangsformat	Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional)
Phasenerkennung	B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen
Index	Verknüpft mit den Kanälen A und B hoch
Genauigkeit	+/- 0.8 arc-min
Ausgangssignal	ASIC Push-Pull und Differential OL7272 Differential Line Driver (M- und MP-Optionen) 26C31 Differential Line Driver 5 V Ausgangs (mit 5 V Eingang)
Elektrischer Schutz	Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz
Störfestigkeit	DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe

Mechanische Eigenschaften

Material	Gehäuse: Aluminium Abdeckkappe: Edelstahl AISI 303 Welle: Edelstahl AISI 303
Gewicht	Drehgeber: ca. 1.325 gr (47.44 oz) Kabel: 50 gr / Meter (1.76 oz / Meter)
Lebensdauer des Lagers	> 1.9 x 10¹⁰ Umdrehungen bei Nominallast
Drehzahl der Welle	3.000 U/min kontinuierlich (max.) IP67
Drehmoment beim Anfahren	< 0.1 Nm (14.16 oz-in) bei 25°C IP67
Massenträgheitsmoment	30 gcm² (4.25 x 10^-4 oz-in-sek²)
Wellenbelastungen	Axial: 50 N (11.25 lbs) max. Radial: 100 N (22.5 lbs) max.

Umgebungsbedingungen

Betriebstemperatur	-40° bis +70°C
Lagertemperatur	-40° bis +85°C
Schock	100 G / 11 ms
Vibration	10-2.000 Hz /10 G
Stöße	10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit	98% RH ohne kondensieren
Schutzart	IP64 / Nema 4 (ca.) Option IP65 / Nema 4 (ca.) Option IP66 / Nema 6 (ca.) IP67 / Nema 6 (ca.) Option

Anschlussmöglichkeiten

Kabel	MUD-beständig (NEK 606) & halogenfrei, geschirmt 4x2x0,14 mm², 26 AWG, 4 verdrillte Adernpaare; siehe Datenblatt Tabelle 2
Kabelverschraubungen	-
Klemmleisten: (Abnehmbare Endkappe)	siehe Datenblatt Tabelle 3

Zulassungen

ATEX	Zertifikat-Nr.: ITS 09 ATEX 16847X II 2 G Ex db IIC T5 II 2 D Ex tb IIIC T100°C Db -40°C < T.amb < +70°C
IECEx	Certifcate No.: IECEx IST 10.0015X Ex db IIC T5 Gb Ex tb IIIC T100°C Db -40°C < T.amb < +70°C
UKEX	Certifcate No.: ITS21UKEX0407X II 2 G Ex db IIC T5 Gb, II 2 D Ex tb IIIC T100°C Db -40°C<Tamb<+70°C
Nord Amerika	-

** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.

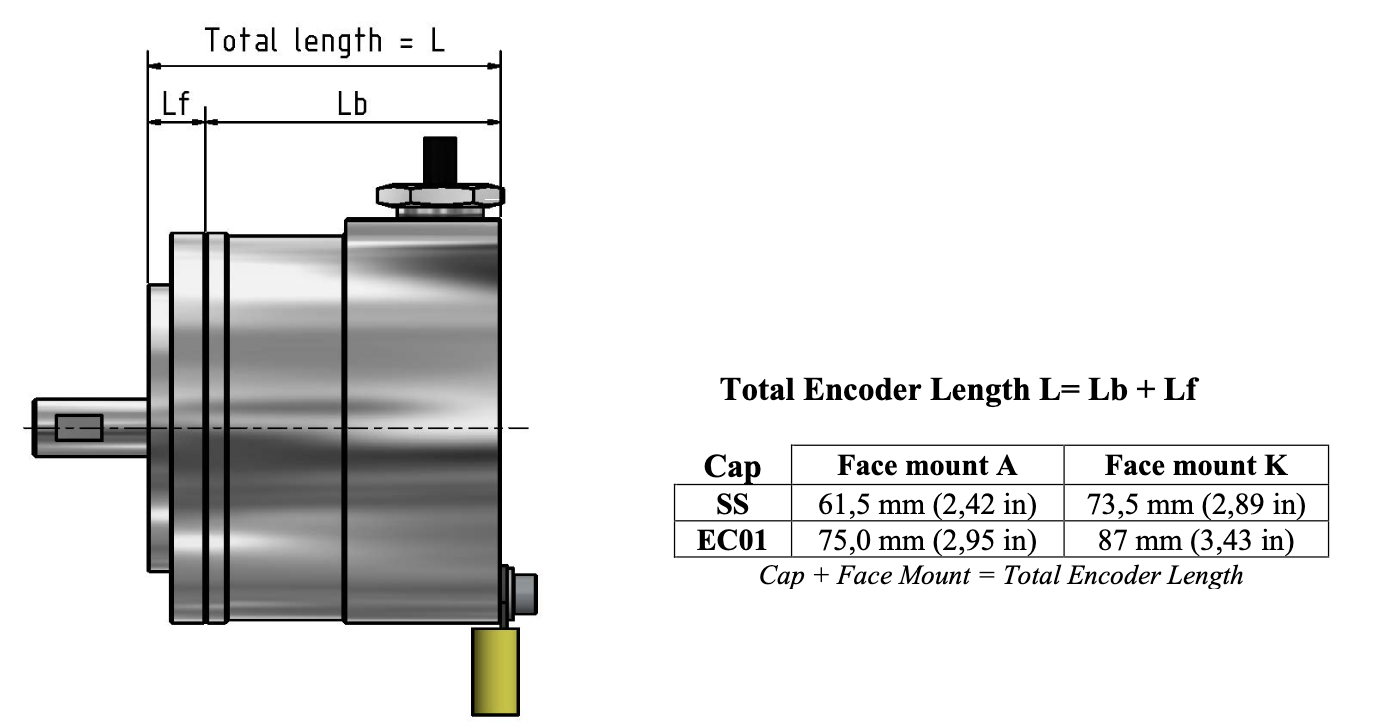

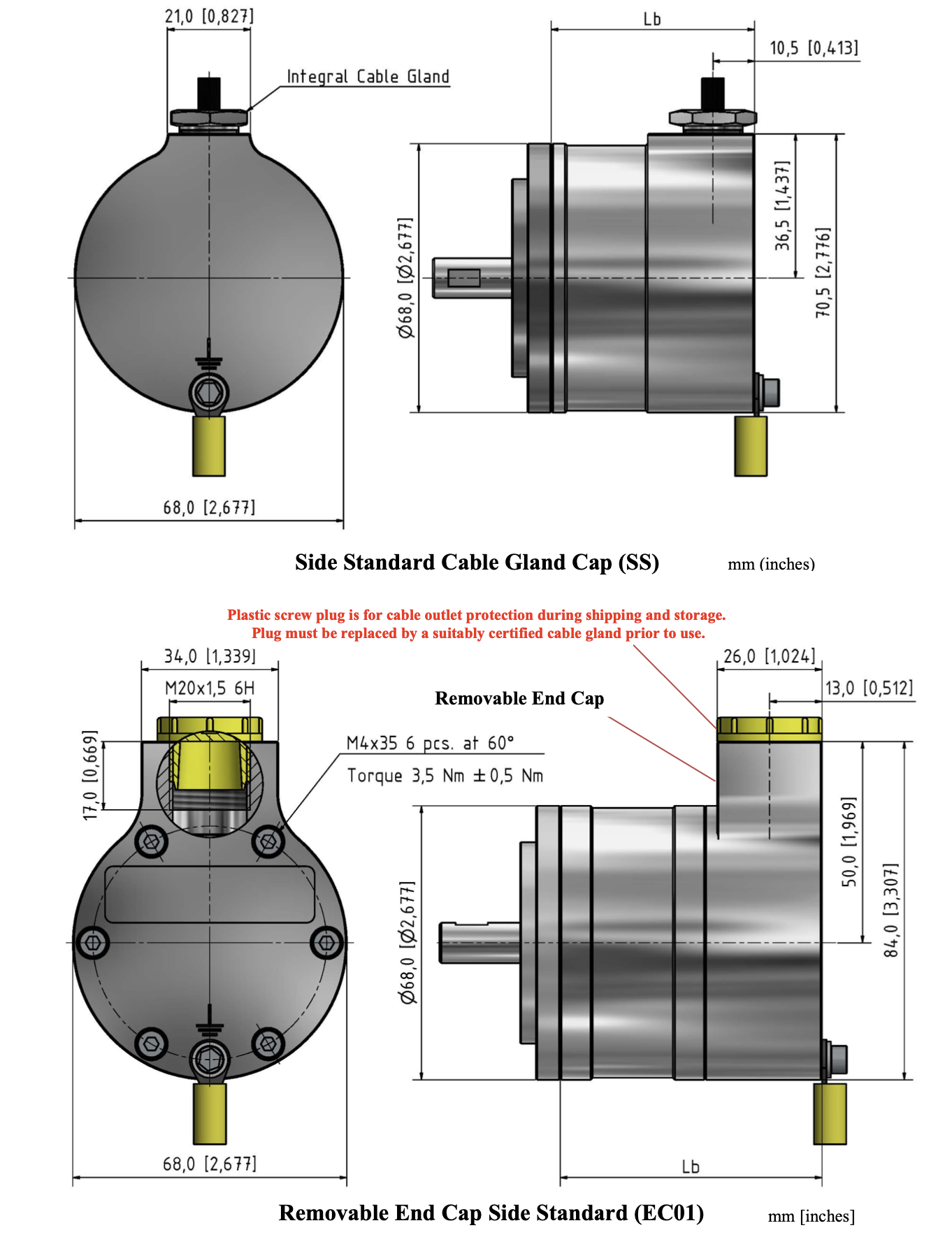

Zeichnung "Drehgeber - Inkremental 2REX-A-SA"

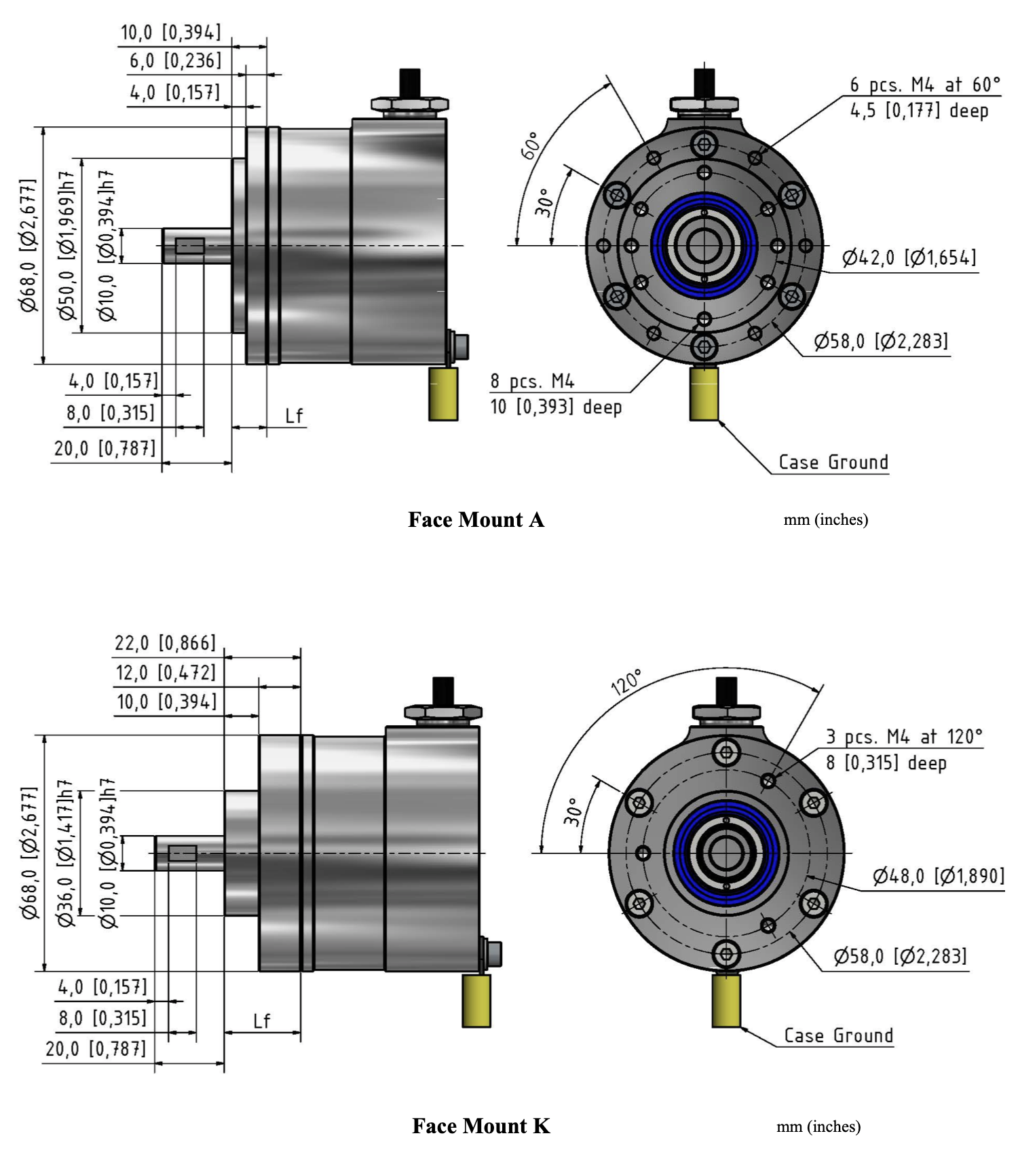

2REX-A-SA_TZ-1
