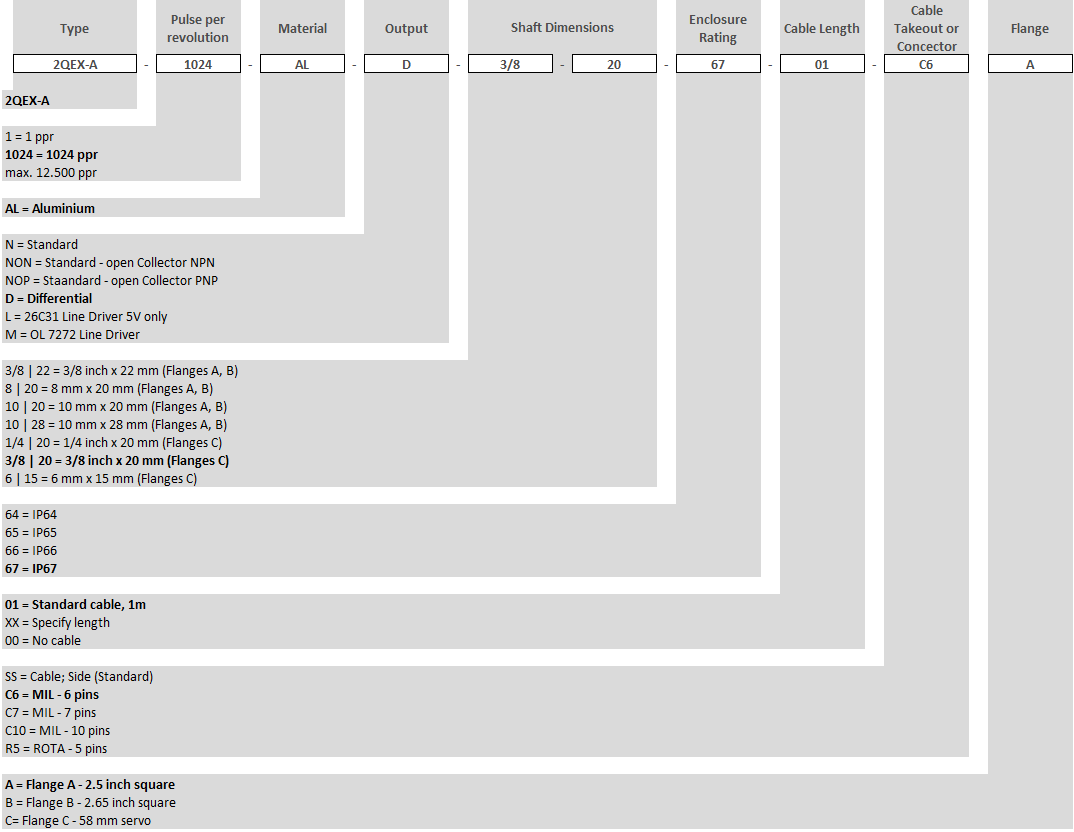

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17

Ex-Proof - Inkremental Drehgeber 2QEX-A von Willtec Messtechnik mit Vollwelle und IECEx und... mehr

Produktinformationen "Drehgeber - Inkremental 2QEX-A"

Ex-Proof - Inkremental Drehgeber 2QEX-A von Willtec Messtechnik mit Vollwelle und IECEx und ATEX-Zertifizierung.

Eigenschaften:

EX-proof Drehgeber mit Vollwelle
Drehgeber: 2.5 inch oder 2.65 inch (Quadratischer Flansch) oder Ø 58 mm (Servo Flange)
Welle: Ø 6mm - Ø 3/8 inch
Auflösung bis zu 10.000 ppr
Nicht abnehmbare End-Kappe - geliefert mit MIL oder ROTA Steckerverbinder
ATEX zertifiziert

Weiterführende Links zu "Drehgeber - Inkremental 2QEX-A"

Technische Daten "Drehgeber - Inkremental 2QEX-A"

Elektrische Eigenschaften

Codierung	Inkremental
Auflösung	bis zu 12.500 ppr (Pulse pro Umdrehung)
Versorgungsspannung	4.5 Vdc min. bis 30 Vdc max.** (45 mA max. - unbelastet)
Ausgangsspannung	Niedrig: 500 mV max. bei 10 mA Hoch: (Vin - 0.6) bei -10 mA (Vin - 1.3) bei -25 mA
Ausgangsstrom	30 mA max. Belastung ** pro Ausgangskanal
Frequenzgang	300 kHz max. **
Ausgangsformat	Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional)
Phasenerkennung	B folgt A gegen den Uhrzeigersinn (CCW) vom Wellenende des Drehgebers aus gesehen
Index	Verknüpft mit Kanal B niedrig
Genauigkeit	+/- 0.8 arc-min
Ausgangssignal	ASIC Push-Pull und Differential OL7272 Differential Line Driver (M- und MP-Optionen) 26C31 Differential Line Driver 5 V Ausgangs (mit 5 V Eingang)
Elektrischer Schutz	Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz (nur ASIC-Ausgänge). (nicht für OL7272- oder 26C31-Ausgänge)
Störfestigkeit	DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe

Mechanische Eigenschaften

Material	Gehäuse: Aluminium Abdeckkappe: Aluminium Hohlwelle: Edelstahl AISI 303
Gewicht	Drehgeber: ca. 350 gr (12.35 oz)
Lebensdauer des Lagers	> 1.9 x 10¹⁰ Umdrehungen bei Nominallast
Drehzahl der Welle	6.000 U/min (max.)
Drehmoment beim Anfahren	< 0.1 Nm (14.16 oz-in) bei 25°C
Massenträgheitsmoment	4 gcm² (5.66 x 10^-5 oz-in-sek²)
Wellenbelastungen	Axial: 200 N (50 lbs) max. Radial: 250 N (56 lbs) max.

Umgebungsbedingungen

Betriebstemperatur	-40° bis +70°C
Lagertemperatur	-40° bis +70°C -40° bis +60°C mit Rota-Konnektor
Schock	100 G / 11 ms
Vibration	10-2.000 Hz /10 G
Stöße	10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit	98% RH ohne kondensieren
Schutzart	IP64 / Nema 4 (ca.) Option IP65 / Nema 4 (ca.) Option IP66 / Nema 6 (ca.) IP67 / Nema 6 (ca.) Option

Anschlussmöglichkeiten

Kabel	4x2x0,14 mm², 26 AWG, 4 verdrillte Adernpaare; siehe Datenblatt Tabelle 3
Kabelverschraubungen	6-polig Mil radial (optionale Abdeckkappe) 7-polig Mil radial (optionale Abdeckkappe) 10-polig Mil radial (optionale Abdeckkappe) 5-Polig Rota radial (optionale Abdeckkappe) Siehe Tabelle 2 und 4
Klemmleisten: (Abnehmbare Endkappe)	-

Zulassungen

ATEX	Zertifikat-Nr.: ITS 08 ATEX 42972X R.1 II 3 G Ex nA IIC T4 Gc, II 3D Ex tc IIIC T100°C Dc -40°C ≤ T.amb ≤ + 70°C *
IECEx	Zertifikat-Nr.: IECEx IST 15.0035X Ex nA IIC T4 G, Ex tc IIIC Tmax.. 100°C Dc -40°C ≤ T.amb ≤ +70°C *
Nord Amerika	-

** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.

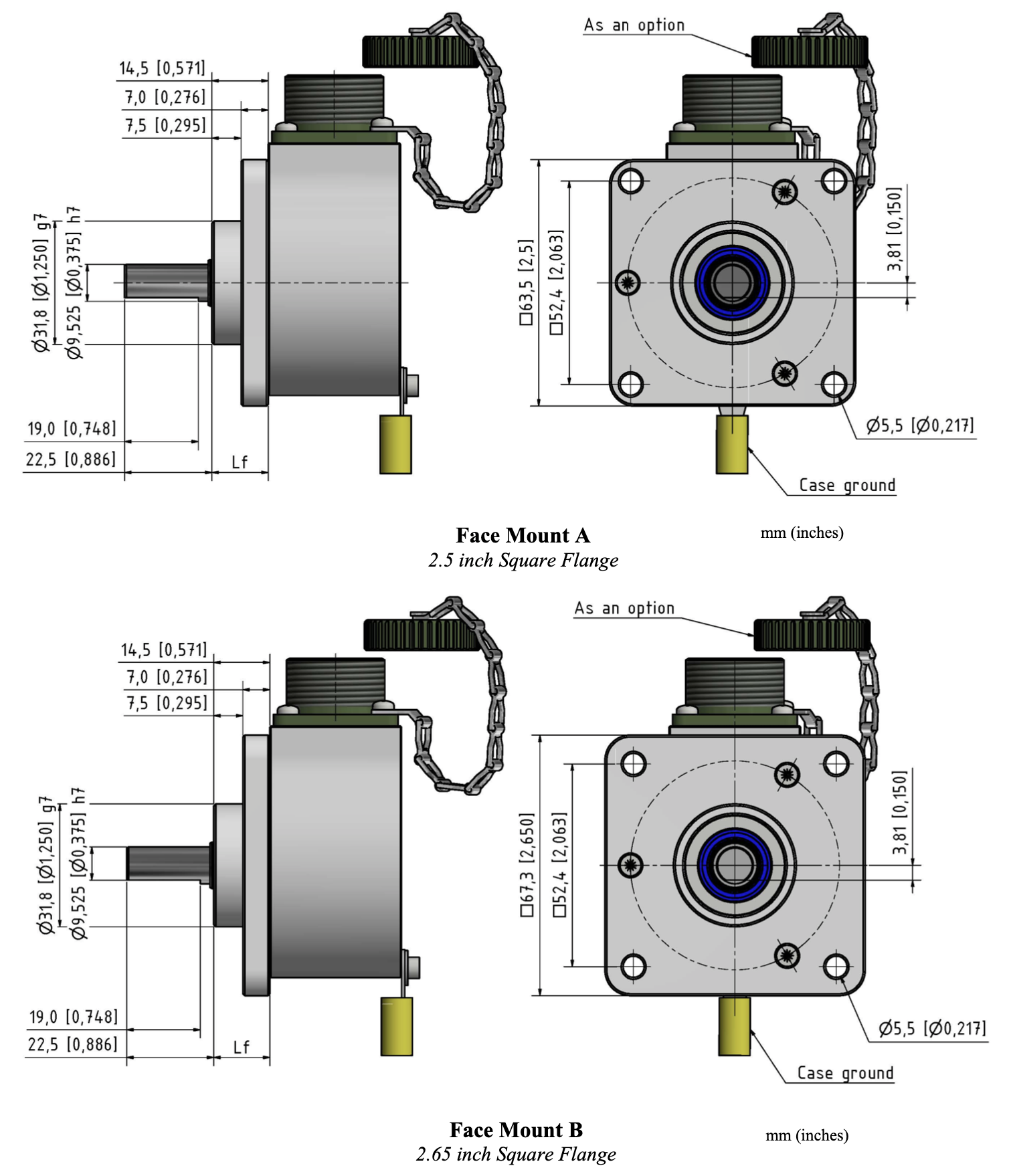

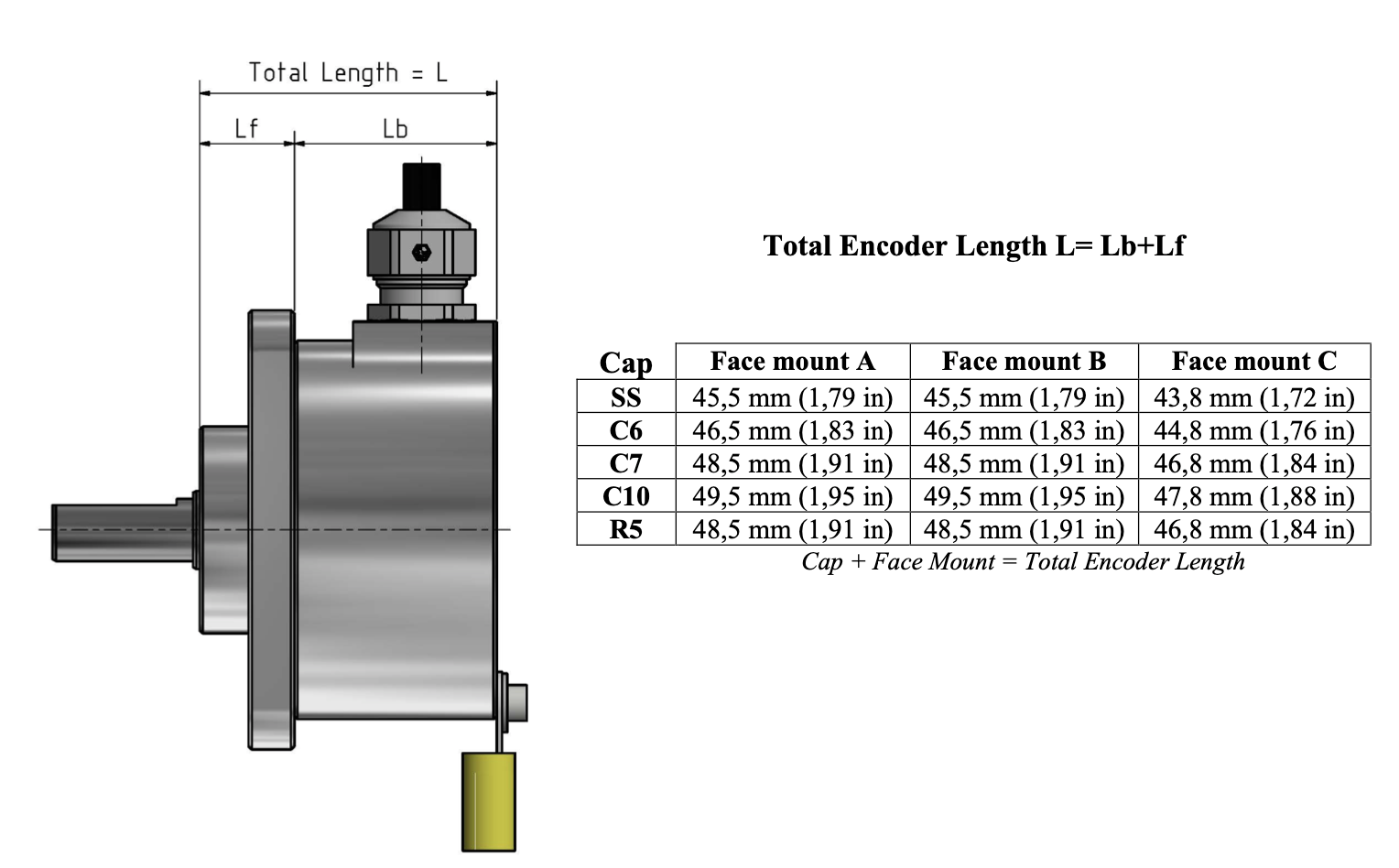

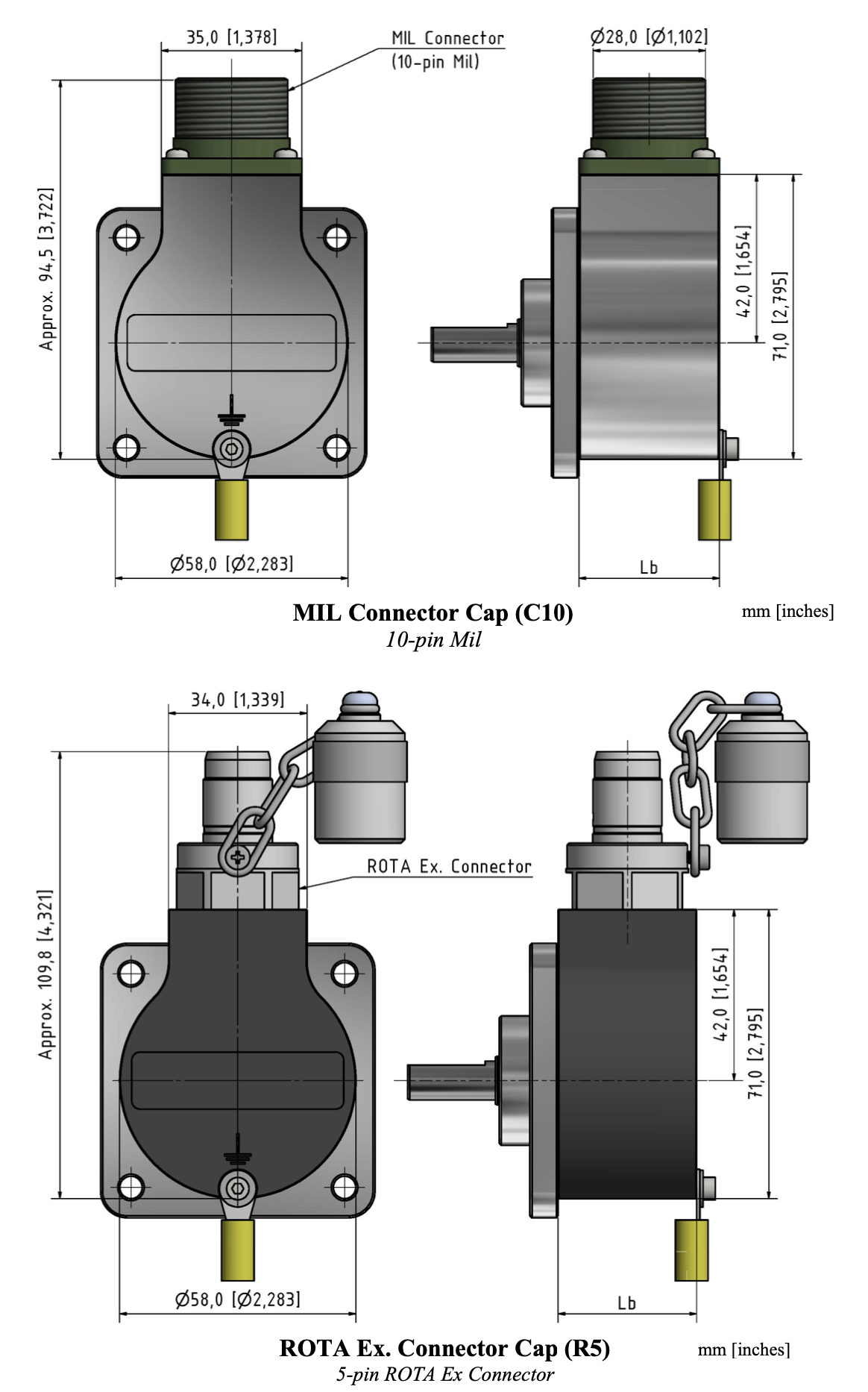

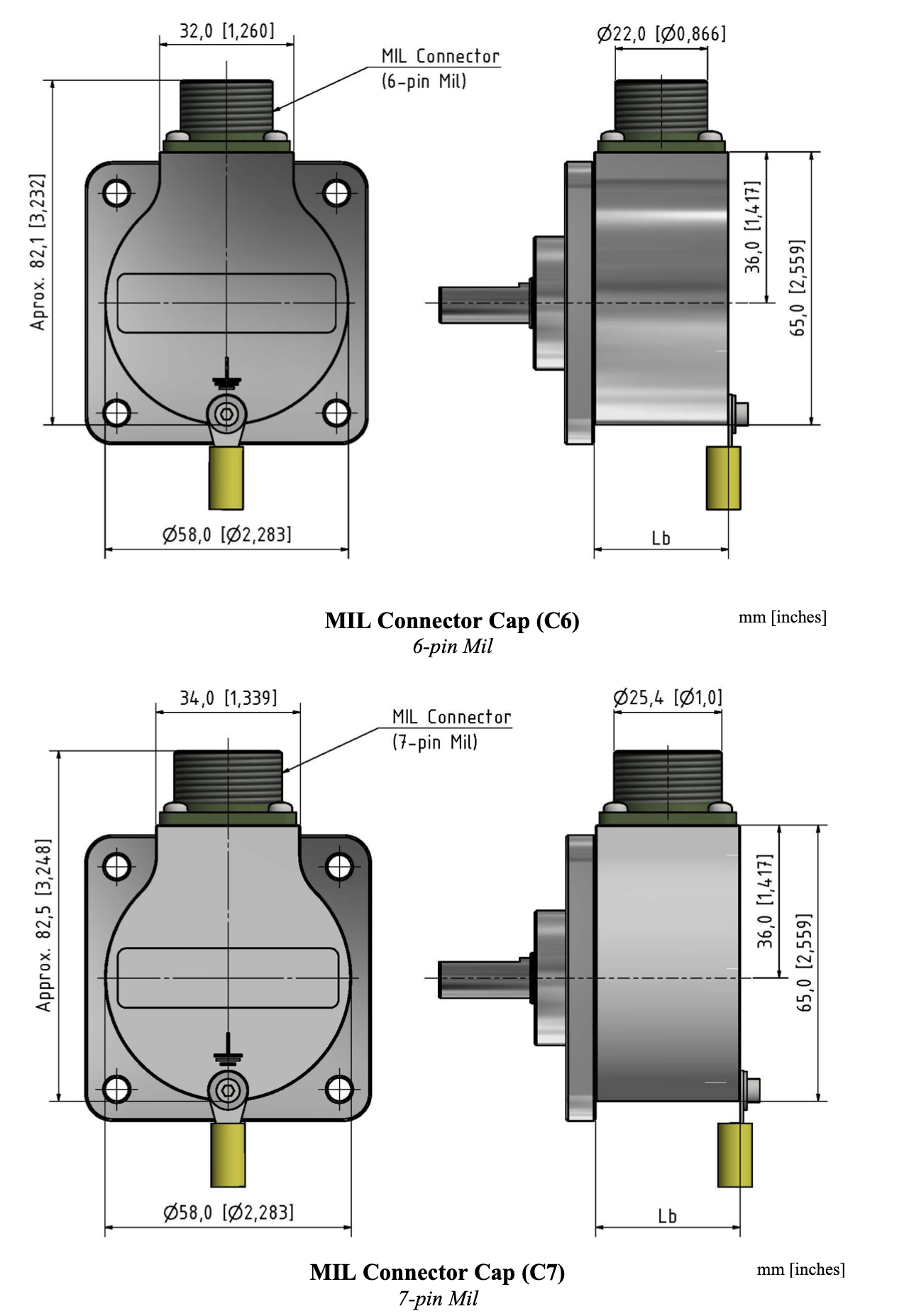

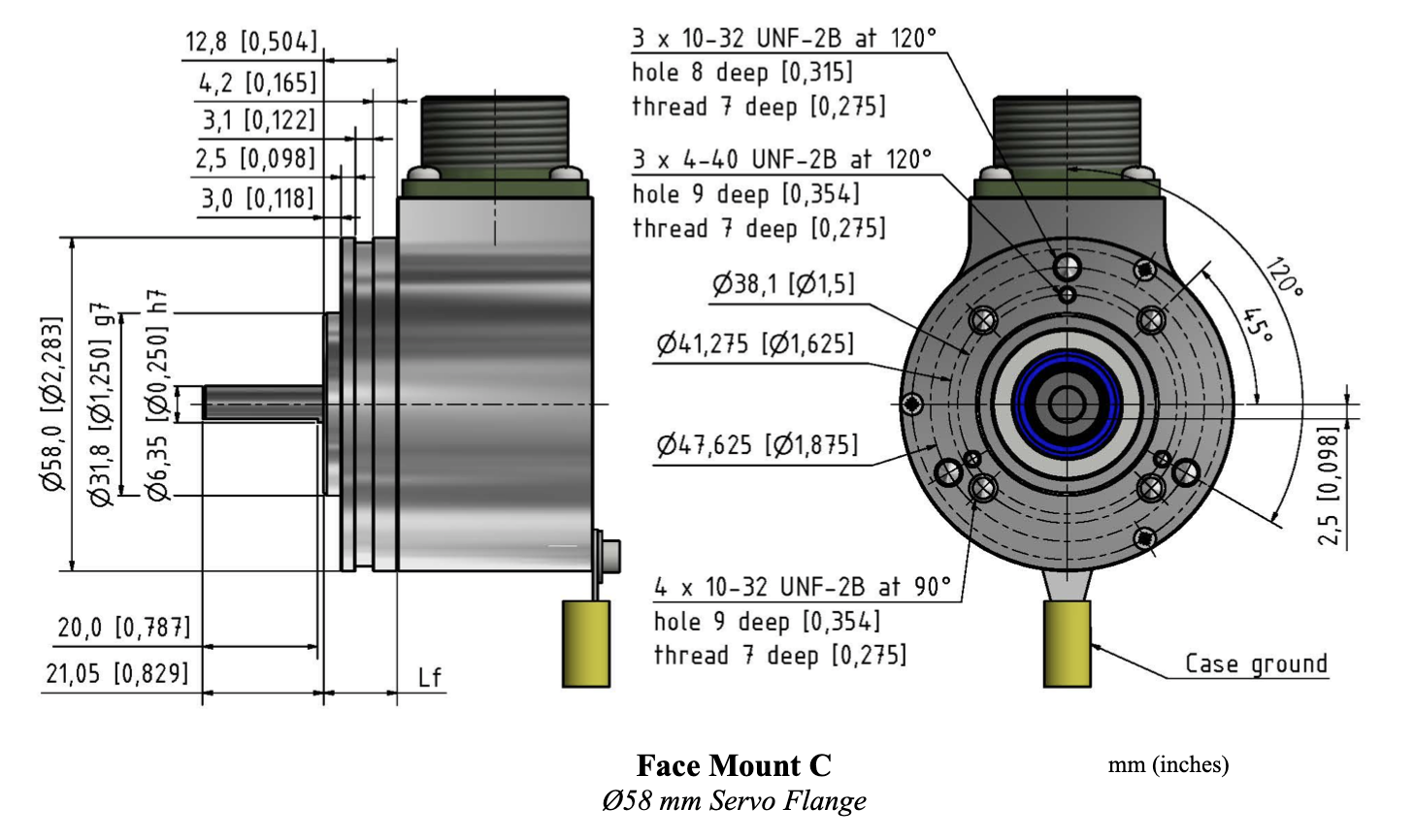

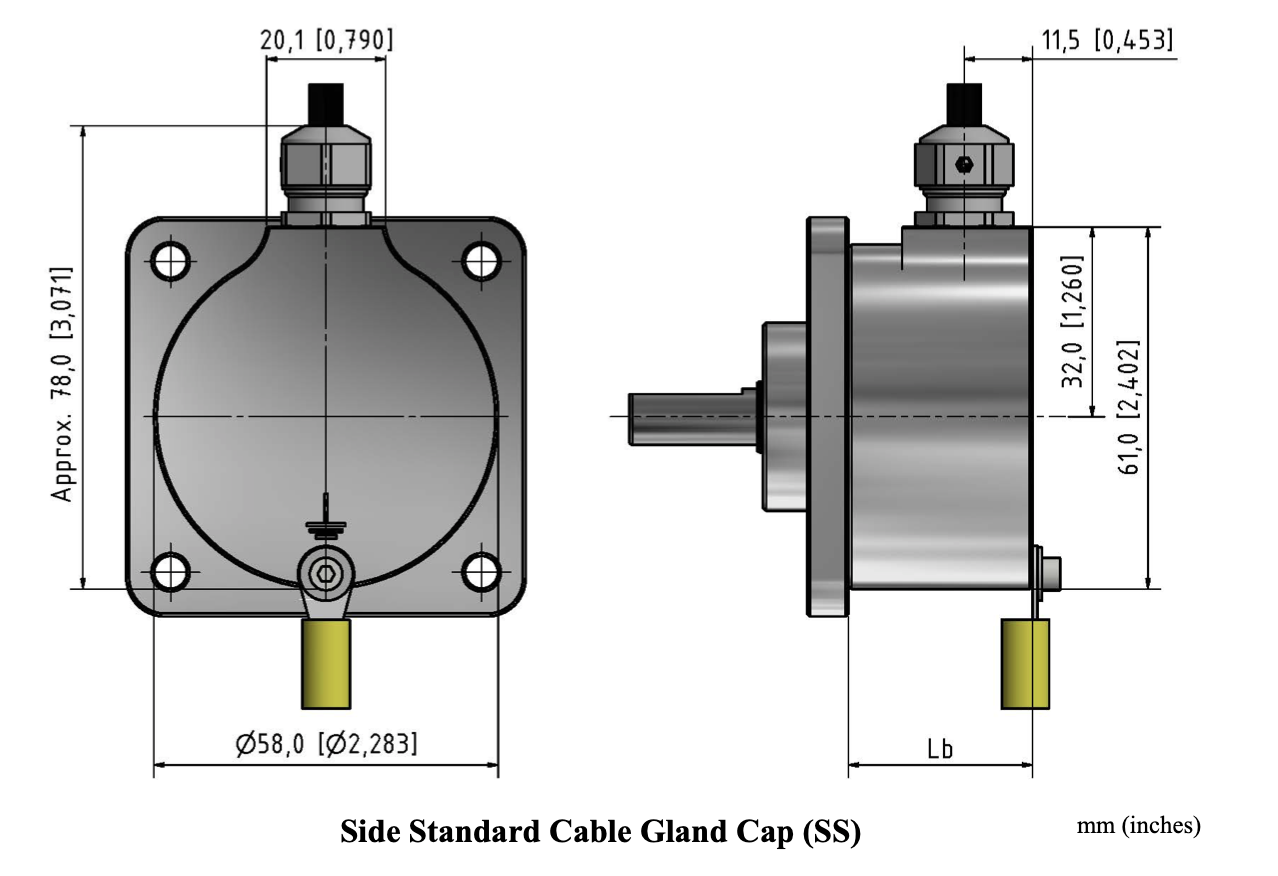

Zeichnung "Drehgeber - Inkremental 2QEX-A"

2QEX-A_TZ-1
