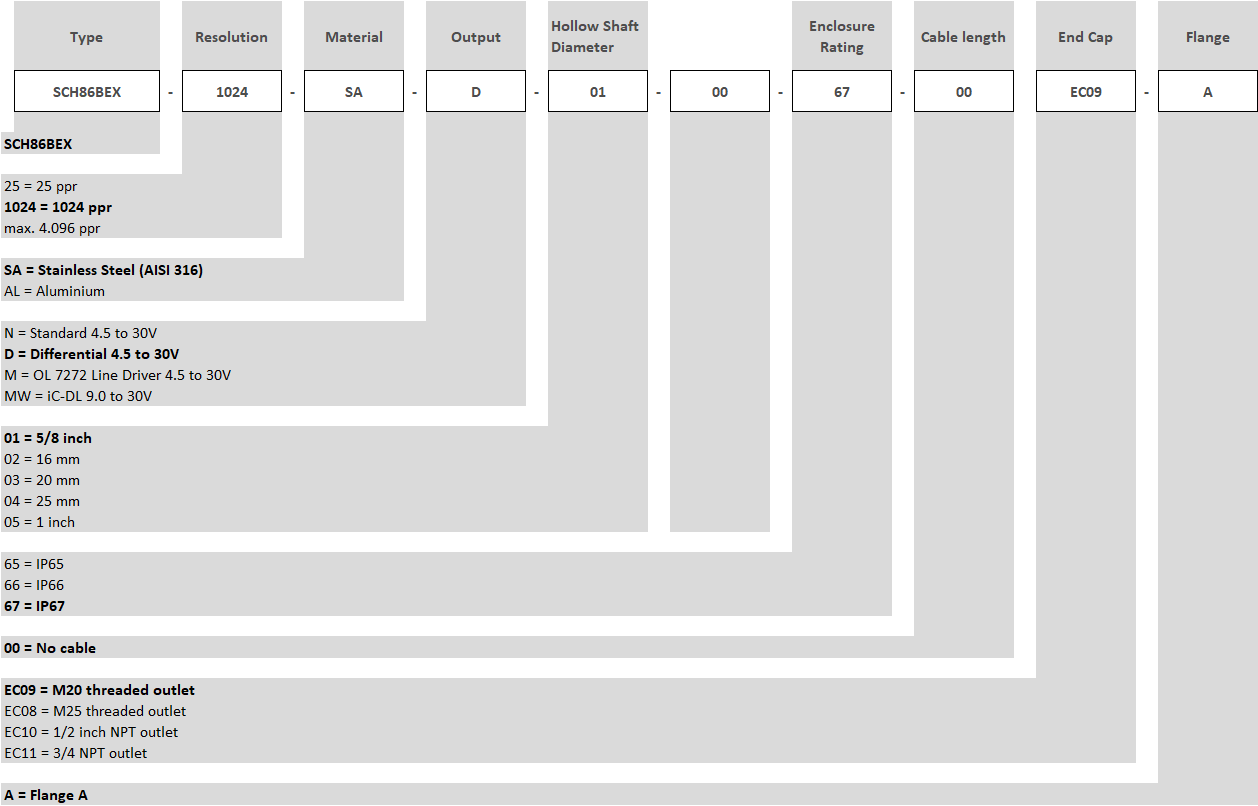

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17

Ex-Proof - Inkremental Drehgeber SCH86BEX von Willtec Messtechnik mit Hohlwelle und IECEx und... mehr

Produktinformationen "Drehgeber - Inkremental SCH86BEX"

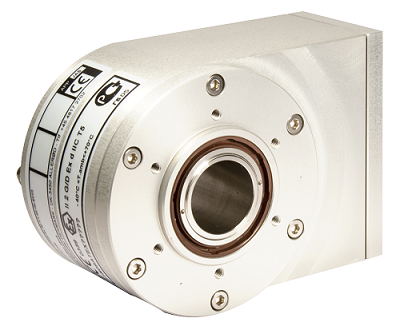

Ex-Proof - Inkremental Drehgeber SCH86BEX von Willtec Messtechnik mit Hohlwelle und IECEx und ATEX-Zertifizierung.

Eigenschaften:

Weiterführende Links zu "Drehgeber - Inkremental SCH86BEX"

Technische Daten "Drehgeber - Inkremental SCH86BEX"

Elektrische Eigenschaften

Codierung	Inkremental
Auflösung	25 bis 4.096 ppr (Pulse pro Umdrehung)
Versorgungsspannung	4.5 Vdc min. bis 30 Vdc max. * (35 mA max. - unbelastet)
Ausgangsspannung	Niedrig: 500 mV max. at 10 mA Hoch: (Vin - 0.6) bei -10 mA (Vin - 1.3) bei -25 mA
Ausgangsstrom	35 mA max. (unbelastet) je Ausgankskanal *
Frequenzgang	300 kHz max. * 150 kHz max. für MW-Ausgang
Ausgangsformat	Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional)
Phasenerkennung	B folgt A im Uhrzeigersinn (CW)
Index	Verknüpft mit den Kanälen A und B, 1/4 Umlauf
Genauigkeit	-
Ausgangssignal	ASIC Push-Pull und Differential OL7272 Differential Line Driver iC-DL Differential Line Driver
Elektrischer Schutz	Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz Verdrahtungsschutz (nur MW-Ausgang)
Störfestigkeit	Geprüft nach DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe

Mechanische Eigenschaften

Material	Gehäuse: Aluminium / AISI 316 SS (Option) Abdeckkappe: Aluminium / AISI 316 SS (Option) Hohlwelle: AISI 316 SS
Gewicht	Aluminum: ~ 1.250 gr. (2.76 lb.) AISI 316 SS: ~ 3.750 gr. (8.27 lb.) Kabel: 50 gr / Meter (1.76 oz / Meter)
Lebensdauer des Lagers	100 tausend Stunden bei Nominallast
Drehzahl der Welle	3.000 U/min kontinuierlich (max.) IP67
Drehmoment beim Anfahren	< 0.1 Nm (14.16 oz-in) bei 25°C
Massenträgheitsmoment	750 gcm² (10.6 x 10^-3 oz-in-sek²)
Wellenbelastungen	-

Umgebungsbedingungen

Betriebstemperatur	-40° bis +70°C
Lagertemperatur	-40° bis +85°C
Schock	100 G / 11 ms
Vibration	10-2.000 Hz /10 G
Stöße	10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit	98% RH ohne kondensieren
Schutzart	IP65 / Nema 4 (ca,) Option IP66 / Nema 6 (ca,) Option IP67 / Nema 6 (ca,) Option

Anschlussmöglichkeiten

Kabel	-
Kabelverschraubungen	-
Klemmleisten: (Abnehmbare Endkappe)	Siehe Datenblatt Tabelle 2

Zulassungen

ATEX	Zertifikat-Nr.: ITS09ATEX16841X II 2 G Ex db IIC T5 Gb II 2 D Ex tb IIIC T100°C Db -40°C < T.amb < +70°C
IECEx	Zertifikat-Nr.: ITS13.0025X Ex db IIC T5 Gb Ex tb IIIC T100°C Db -40°C < T.amb < +70°C
Nord Amerika	Zertifikat-Nr: LR1192 Class I, Division 2, Groups ABCD T5 Class II, Division 2, Groups FG Ex db IIC T5 Gb Class I, Zone 1,AEx d IIC T5 Gb T.amb = -40 ̊C to +70 ̊C V= 4.5 – 30 Vdc; Imax= 100 mA

** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.

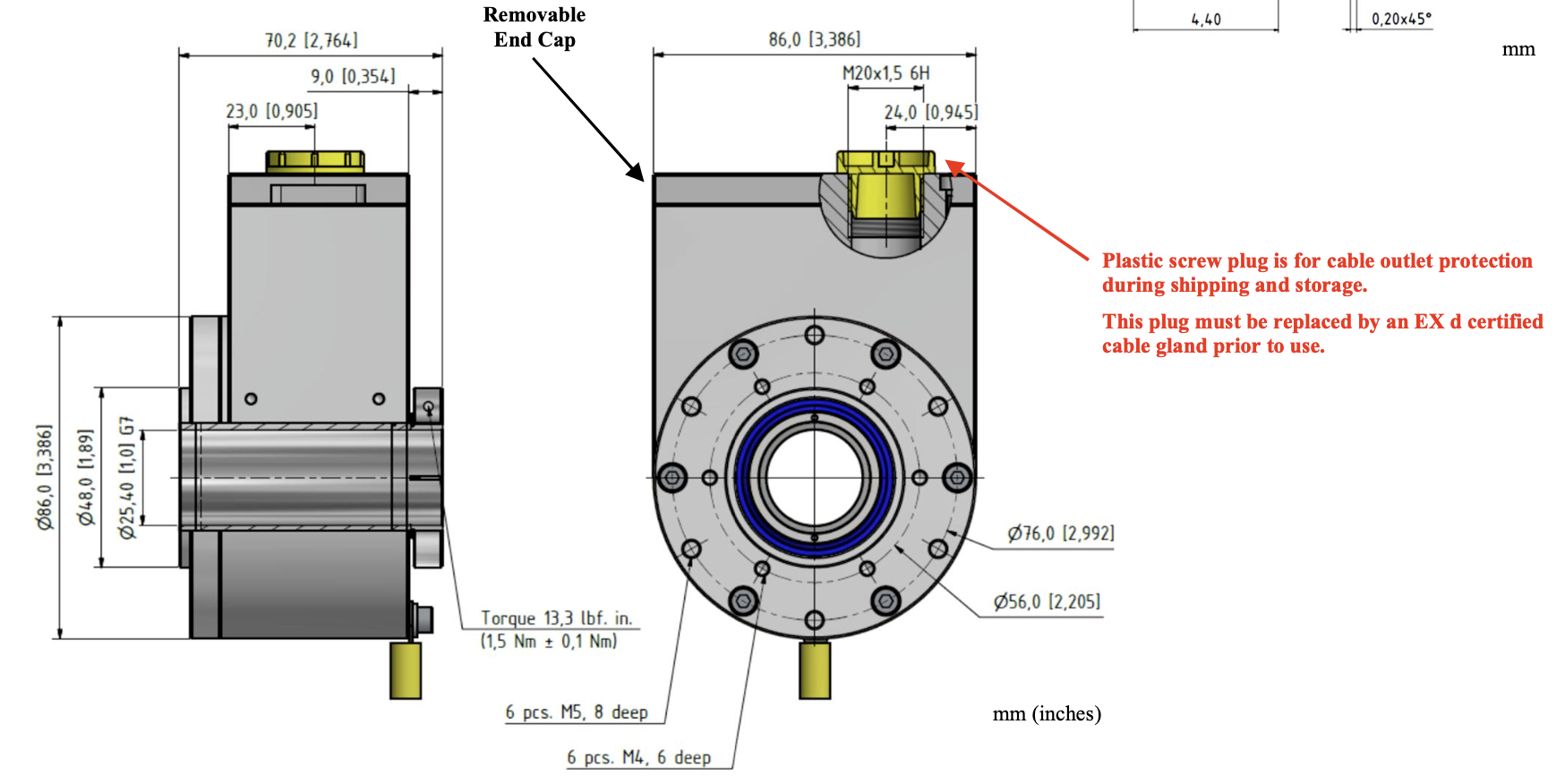

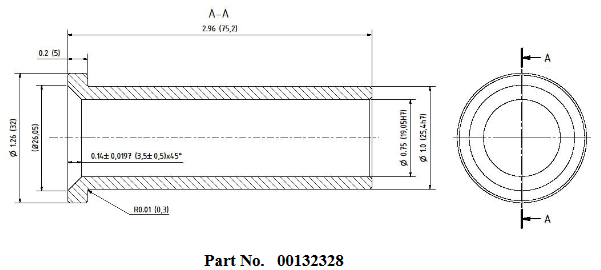

Zeichnung "Drehgeber - Inkremental SCH86BEX"

SCH86BEX_TZ
