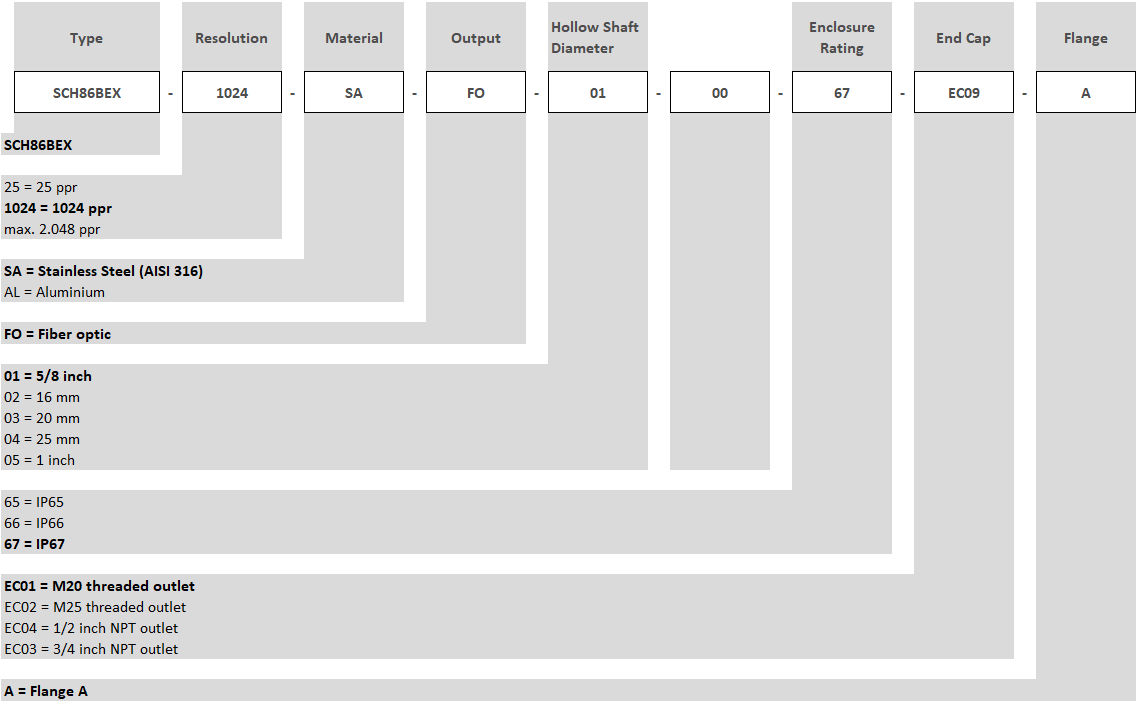

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17

Ex-Proof - Inkremental Drehgeber SCH86BEX-FO von Willtec Messtechnik mit Hohlwelle und IECEx und... mehr

Produktinformationen "Drehgeber - Inkremental SCH86BEX-FO"

Ex-Proof - Inkremental Drehgeber SCH86BEX-FO von Willtec Messtechnik mit Hohlwelle und IECEx und ATEX-Zertifizierung.

Eigenschaften:

Weiterführende Links zu "Drehgeber - Inkremental SCH86BEX-FO"

Technische Daten "Drehgeber - Inkremental SCH86BEX-FO"

Elektrische Eigenschaften

Codierung	Inkremental
Auflösung	25 bis 4.096 ppr (Pulse pro Umdrehung)
Versorgungsspannung	9 Vdc min. bis 30 Vdc max.
Ausgangsspannung	-
Ausgangsstrom	110 mA bei Vsup = 15 V 70 mA bei Vsup = 30 V
Frequenzgang	100 kHz max.
Ausgangsformat	Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional)
Phasenerkennung	B folgt A im Uhrzeigersinn (CW)
Index	Verknüpft mit den Kanälen A und B, 1/4 Umlauf
Genauigkeit	-
Ausgangssignal	-
Elektrischer Schutz	Verpolungsschutz
Störfestigkeit	Geprüft nach DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe

Mechanische Eigenschaften

Material	Gehäuse: Aluminium Abdeckkappe: Aluminium Hohlwelle: Edelstahl (AISI 303)
Gewicht	Aluminum: ~ 1.250 gr. (2.76 lb.) AISI 316 SS: ~ 3.750 gr. (8.27 lb.) Kabel: 50 gr / Meter (1.76 oz / Meter)
Lebensdauer des Lagers	> 5,5 x 1010 Umdrehungen. (max. empfohlene Belastung; 45°C), 458.200 Stunden (berechnet) Material: SAE Chromstahl ABEC 5
Drehzahl der Welle	3.000 U/min kontinuierlich (max.) IP67
Drehmoment beim Anfahren	< 0.1 Nm (14.16 oz-in) bei 25°C
Massenträgheitsmoment	750 gcm² (10.6 x 10^-3 oz-in-sek²)
Wellenbelastungen	Axial: 200 N (40 lbf) max. empfohlen Radial: 200 N (40 lbf) max. empfohlen

Umgebungsbedingungen

Betriebstemperatur	-40° bis +70°C
Lagertemperatur	-40° bis +85°C
Schock	100 G / 11 ms
Vibration	10-2.000 Hz /10 G
Stöße	10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit	98% RH ohne kondensieren
Schutzart	IP65 / Nema 4 (ca,) Option IP66 / Nema 6 (ca,) Option IP67 / Nema 6 (ca,) Option

Anschlussmöglichkeiten

Kabel	M20-, M25-, 1/2-Zoll-NPT- und 3/4-Zoll-Gewindeauslass-Optionen; befindet sich in der Endkappe
Kabelverschraubungen	befindet sich in der Endkappe Ex-geeignete zertifizierte Kabelverschraubung erforderlich!
Klemmleisten: (Abnehmbare Endkappe)	Klemmleiste für Vsup und GND; Glasfaser-Anschlussbuchsen für Glasfaserkabel

Zulassungen

ATEX	Zertifikat-Nr.: ITS09ATEX16841X II2GExdbIICT5 Gb II2DExtbIIICT100°C Db -40°C < T.amb < +70°C
IECEx	Zertifikat-Nr.: IECEx ITS13.0025X Ex db IIC T5 Gb Ex tb IIIC T100°C Db -40°C < T.amb < +70°C
Nord Amerika	File No: LR 1192 Class I Div. 2, Groups ABCD T5 Class II Div. 2, Groups FG Ex db IIC T5 Gb Class I, Zone 1 AEx db IIC T5 Gb T.amb = -40°C to +70°C V=4.5–30Vdc; Imax=100mA

IEC	This product conforms with IEC/EN 60079-28:2015 Explosive Atmospheres - Part 28: Protection of equipment and transmission systems using optical radiation Scope 1: Exception 3

** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.

Zeichnung "Drehgeber - Inkremental SCH86BEX-FO"

SCH86BEX_TZ
