Drehgeber - Inkremental 2RHDS
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: 2RHDS

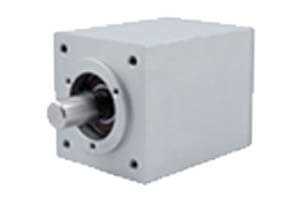

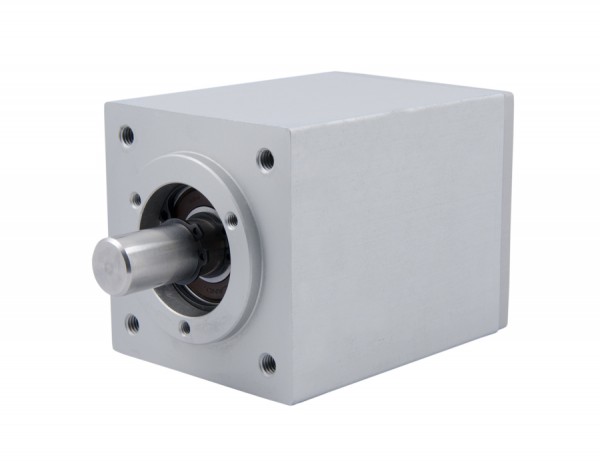

Der Drehgeber - Inkremental 2RHDS liefert digitale Ausgangssignale, die zur Auswertung decodiert... mehr
Produktinformationen "Drehgeber - Inkremental 2RHDS"
Der Drehgeber - Inkremental 2RHDS liefert digitale Ausgangssignale, die zur Auswertung decodiert werden. Test it.
Eigenschaften:
- Heavy Duty Drehgeber mit Vollwelle
- Drehgeber: 70 mm
- Vollwelle: Ø 12 mm oder Ø 15 mm
- Auflösung bis zu 9.000 Imp./Umdr.
- IP65 / IP67 u. IP68 (optional)
Weiterführende Links zu "Drehgeber - Inkremental 2RHDS"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental 2RHDS"
Elektrische Eigenschaften
| Codierung | Inkremental |
| Auflösung | 1 bis 9.000 ppr (Pulse pro Umdrehung) |
| Versorgungsspannung | 4.5 Vdc min. bis 30 Vdc max. ** |
| Stromaufnahme | 35 mA max. (unbelastet) |
| Ausgangsspannung | Niedrig: 500 mV max. bei 10 mA Hoch: (Vin - 0.6) bei -10 mA (Vin - 1.3) bei -25 mA |
| Ausgangsstrom | 30 mA max. Belastung ** pro Ausgangskanal |
| Frequenzgang | 300 kHz max. ** |
| Ausgangsformat | Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (Optional) |
| Phasenerkennung | B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen |
| Index | Verknüpft mit den Kanälen A und B hoch |
| Genauigkeit | +/- 0.8 arc-min |
| Ausgangssignal | ASIC Push-Pull und Differential OL7272 Differential Line Driver (M- und MP-Optionen) 26C31 Differential Line Driver 5 V Ausgangs (mit 5 V Eingang) |
| Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz |
| Störfestigkeit | Geprüft nach DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
| Material | Gehäuse: Aluminium Abdeckkappe: Aluminium Hohlwelle: Edelstahl AISI 316 (SA) |
| Gewicht | Drehgeber: ca. ~ 990 gr (20.28 oz) Kabel: 50 gr / Meter (1,76 oz / Meter) |
| Lebensdauer des Lagers | > 1.9 x 1010 Umdrehungen bei Nominallast |
| Drehzahl der Welle | 3.000 U/min (max.) |
| Drehmoment beim Anfahren | < 0.1 Nm (14.16 oz-in) bei 25°C |
| Massenträgheitsmoment | 45 gcm2 (6.4 x 10-4 oz-in-sek2) |
| Wellenbelastungen | Axial: 250 N (56 lbs) max. Radial: 500 N (112 lbs) max. |
Umgebungsbedingungen
| Betriebstemperatur | -40° bis +85°C |
| Lagertemperatur | -40° bis +85°C |
| Schock | 100 G / 11 ms |
| Vibration | (10-2.000 Hz) /10 G |
| Stöße | 10 G / 16 ms (1.000 x 3 Achsen) |
| Luftfeuchtigkeit | 98% RH ohne kondensieren |
| Schutzart | IP65 / Nema 4 (ca.) IP67 / Nema 6 (ca.) - Option |
| Transiente Überspannung | - |
| Nichtleitende Hohlbohrung | - |
Anschlussmöglichkeiten
| Kabel | 8x0,14 mm2, 26 AWG, verdrillte Adernpaare; halogenfrei, geschirmt |
| Steckverbinder | - |
** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.
