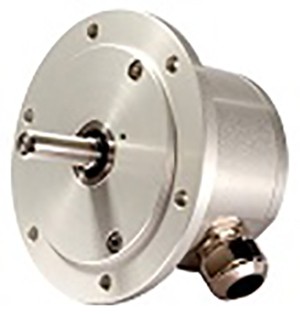

Drehgeber Heavy Duty - Inkremental SCA115 mit Ø 15 mm Vollwelle.
Eigenschaften:... mehr
Produktinformationen "Drehgeber - Inkremental SCA115"
Drehgeber Heavy Duty - Inkremental SCA115 mit Ø 15 mm Vollwelle.
Eigenschaften:
- Heavy Duty Drehgeber mit Vollwelle
- Drehgeber: Ø 115 mm
- Vollwelle: Ø 11 mm
- Auflösung bis zu 12.500 Imp./Umdr.
- „Salzwasserfest" 22 Mikron anodisiert
- IP66 (IP65, IP67 optional)
- Eingebautes Transientenunterdrückungsmodul
Weiterführende Links zu "Drehgeber - Inkremental SCA115"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental SCA115"
Elektrische Eigenschaften
Codierung | Inkremental |
Auflösung | 1 bis 12.500 ppr (Pulse pro Umdrehung) |
Versorgungsspannung | 5 Vdc oder 9 bis 30 Vdc ** |
Stromaufnahme | 45 mA max. (unbelastet) |
Ausgangsspannung | TTL: Vsup = 5V +/- 10% Vhigh ≥4.3V bei Iout =-16mA Vlow ≤ 0.5V bei Iout = 16mA RS422: Vsup = 5V +/- 10% Min. diff. load (Zo): 100 Ω Vdiff. ≥ 2.9V bei Zo = 100Ω Vhigh ≥ 3.8V bei Zo = 100Ω Vlow ≤ 0.9V bei Zo = 100Ω HTL: Vsup ≥ 9V – 30V Vhigh ≥ Vsup -1.8V bei Iout =-20mA Vlow ≤ 0.8V bei Iout =20mA |
Ausgangsstrom | 30 mA max. Belastung ** pro Ausgangskanal |
Frequenzgang | 300 kHz max.; 100 kHz mit TSM ** |
Ausgangsformat | Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (Optional) |
Phasenerkennung | B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen |
Index | Verknüpft mit den Kanälen A und B hoch |
Genauigkeit | +/- 0.8 arc-min |
Ausgangssignal | OL7272 Line Driver HTL-, TTL- und RS422-kompatibel |
Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz (nur MS-Ausgang) und transienter Überspannungsschutz durch eingebautes Schutzmodul (siehe TSM-Details auf der Webseite) |
Störfestigkeit | Geprüft nach DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
Material | Gehäuse: Aluminium Abdeckkappe: Aluminium Welle: Edelstahl AISI 316 (SA) |
Gewicht | Drehgeber: ca. 925 gr (32.65 oz) |
Lebensdauer des Lagers | > 1.9 x 1010 Umdrehungen bei Nominallast |
Drehzahl der Welle | 3.000 U/min max. IP66 (IP67 Option) 4.500 U/min max. (IP65 Option) |
Drehmoment beim Anfahren | < 0.1 Nm (14.16 oz-in) bei 25°C |
Massenträgheitsmoment | 10 gcm2 (3.68 x 10-4 oz-in-sek2) |
Wellenbelastungen | Axial: 100 N (22.5 lbs) max. Radial: 100 N (22.5 lbs) max. |
Umgebungsbedingungen
Betriebstemperatur | -40° bis +85°C |
Lagertemperatur | -40° bis +85°C |
Schock | 100 G / 11 ms |
Vibration | (10-2.000 Hz) /10 G |
Stöße | 10 G / 16 ms (1.000 x 3 Achsen) |
Luftfeuchtigkeit | 98% RH ohne kondensieren |
Schutzart | IP66 / Nema 6 (ca.) IP67 / Nema 6 (ca.) - Option IP65 / Nema 4 (ca.) - Option 22 Mikrometer Eloxierung |
Transiente Überspannung | Eingebautes Schutzmodul |
Nichtleitende Hohlbohrung | - |
Anschlussmöglichkeiten
Kabel | 8 Adern (0.75 mm2, 20 AWG) verdrillte Adernpaare; geschirmt |
Steckverbinder | 9-stellige Klemmenleiste (innerhalb der Abdeckkappe) M20-Kabelverschraubung (Kabel Ø 8 – 14 mm) |
** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.
Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Drehgeber - Inkremental SCA115"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber - Inkremental SCA115"
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber - Inkremental SCA115"
CAD-Daten: Bitte anfragen!
