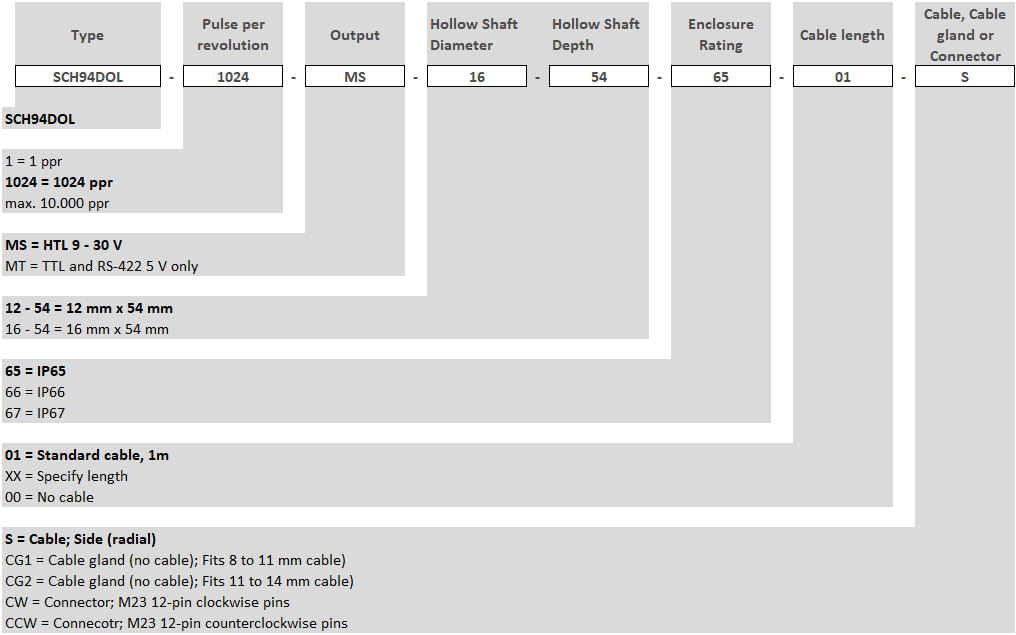

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17

Drehgeber Heavy Duty - Inkremental SCH94DOL mit Ø 16 mm Hohlwelle und Überspannungsschutz-Modul.... mehr

Produktinformationen "Drehgeber - Inkremental SCH94DOL"

Drehgeber Heavy Duty - Inkremental SCH94DOL mit Ø 16 mm Hohlwelle und Überspannungsschutz-Modul.

Eigenschaften:

Weiterführende Links zu "Drehgeber - Inkremental SCH94DOL"

Technische Daten "Drehgeber - Inkremental SCH94DOL"

Elektrische Eigenschaften

Codierung	Inkremental
Auflösung	1 bis 10.000 ppr (Pulse pro Umdrehung)
Versorgungsspannung	5 Vdc oder 9 bis 30 Vdc **
Stromaufnahme	45 mA max. (unbelastet)
Ausgangsspannung	TTL: Vsup = 5V +/- 10% Vhigh ≥4.3V bei Iout =-16mA Vlow ≤ 0.5V bei Iout = 16mA RS422: Vsup = 5V +/- 10% Min. diff. load (Zo): 100 Ω Vdiff. ≥ 2.9V bei Zo = 100Ω Vhigh ≥ 3.8V bei Zo = 100Ω Vlow ≤ 0.9V bei Zo = 100Ω HTL: Vsup ≥ 9V – 30V Vhigh ≥ Vsup -1.8V bei Iout =-20mA Vlow ≤ 0.8V bei Iout =20mA
Ausgangsstrom	30 mA max. Belastung ** pro Ausgangskanal
Frequenzgang	300 kHz max. ** 100 kHz mit TSM
Ausgangsformat	Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (Optional)
Phasenerkennung	B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen
Index	Verknüpft mit den Kanälen A und B hoch
Genauigkeit	+/- 0.8 arc-min
Ausgangssignal	OL7272 Line Driver HTL-, TTL- und RS422-kompatibel
Elektrischer Schutz	Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz (nur MS-Ausgang) und transienter Überspannungsschutz durch eingebautes Schutzmodul (siehe TSM-Details auf der Webseite)
Störfestigkeit	Geprüft nach DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe

Mechanische Eigenschaften

Material	Gehäuse: Aluminium Abdeckkappe: Aluminium Hohlwelle: Edelstahl (AISI 303)
Gewicht	Drehgeber: ca. 925 gr (32.65 oz)
Lebensdauer des Lagers	> 1.9 x 10¹⁰ Umdrehungen bei Nominallast
Drehzahl der Welle	2.200 U/min kontinuierlich (max.) IP66 (IP67 Option)
Drehmoment beim Anfahren	3.000 U/min kontinuierlich max. IP65 (Option)
Massenträgheitsmoment	31 gcm2 (4.39 x 10-4 oz-in-sek2)
Wellenbelastungen	Axial: 200 N (45 lbs) max. Radial: 400 N (90 lbs) max.

Umgebungsbedingungen

Betriebstemperatur	-40° bis +85°C
Lagertemperatur	-40° bis +85°C
Schock	100 G / 11 ms
Vibration	(10-2.000 Hz) /10 G
Stöße	10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit	98% RH ohne kondensieren
Schutzart	IP 66 / Nema 6 (ca.) IP 67 / Nema 6 (ca.) Option IP 65 / Nema 4 (ca.) Option ChromitAL TCP-Beschichtung
Transiente Überspannung	-
Nichtleitende Hohlbohrung	IP 66 / Nema 6 (ca.) IP 67 / Nema 6 (ca.) Option IP 65 / Nema 4 (ca.) Option ChromitAL TCP-Beschichtung

Anschlussmöglichkeiten

Kabel	8 Adern (0.75 mm², 19 AWG) verdrillte Adernpaare; geschirmt; halogenfrei
Steckverbinder	9-stellige Klemmenleiste (innerhalb der Abdeckkappe) M20-Kabelverschraubung (passend für Kabel Ø 8 - 14 mm) 12-poliger M23 Steckverbinder

** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.

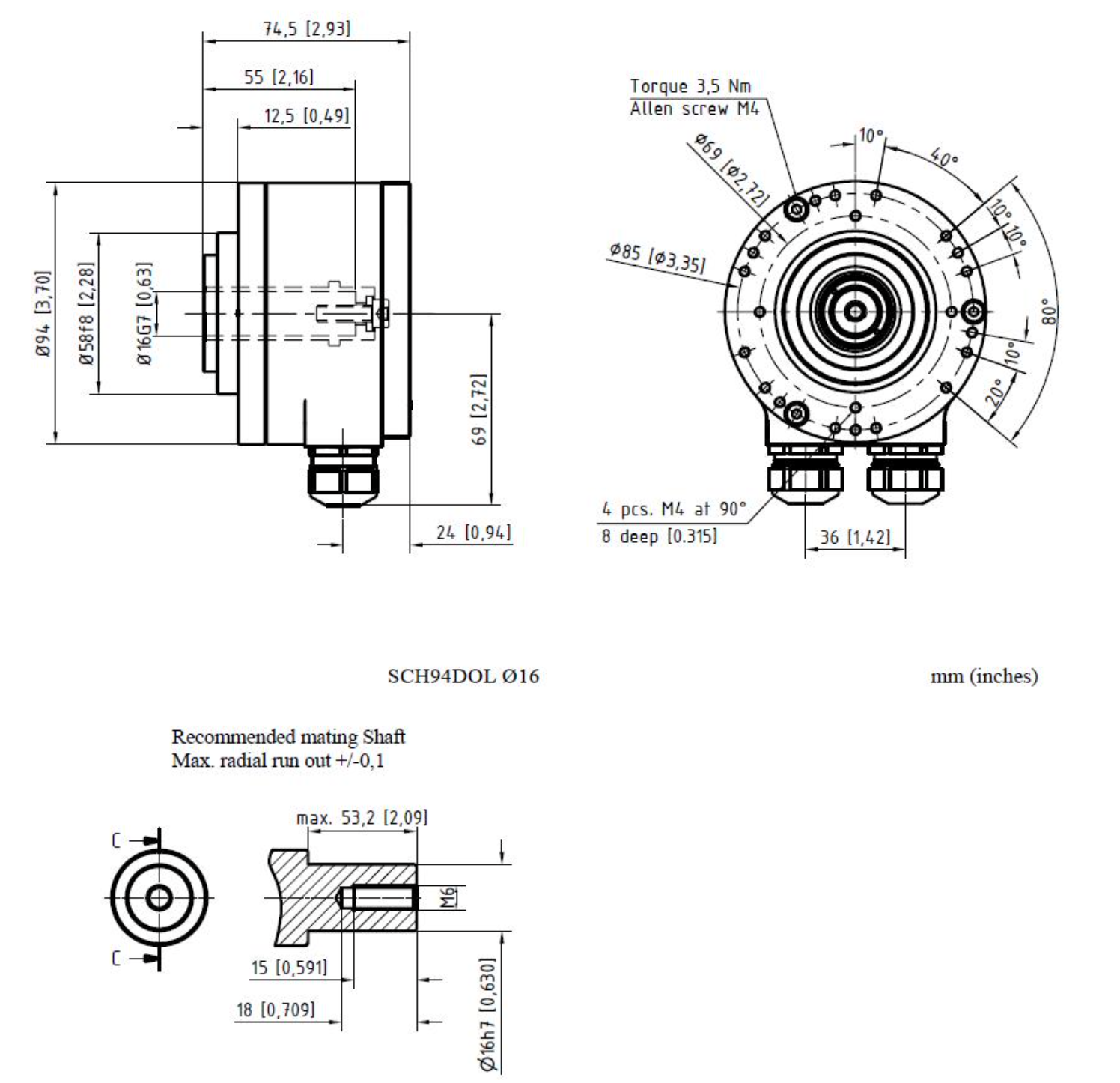

Zeichnung "Drehgeber - Inkremental SCH94DOL"

Zeichnung SCH94DOL
