Drehgeber - Inkremental SCH68F
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: SCH68F

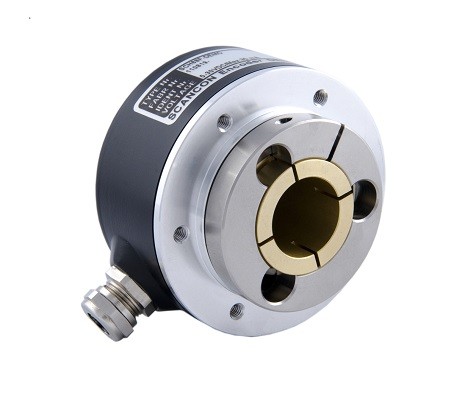

Drehgeber HeavyDuty - Inkremental SCH68F mit Ø 20 mm Hohlwelle.
Eigenschaften:... mehr
Produktinformationen "Drehgeber - Inkremental SCH68F"
Drehgeber HeavyDuty - Inkremental SCH68F mit Ø 20 mm Hohlwelle.
Eigenschaften:
- Heavy Duty Drehgeber mit Hohlwelle
- Drehgeber: Ø 68 mm
- Hohlwelle: Ø 20 mm - 1 inch
- Auflösung bis zu 4.096 Imp./Umdr.
- IP66 (IP65, IP67 optional)
Weiterführende Links zu "Drehgeber - Inkremental SCH68F"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental SCH68F"
Elektrische Eigenschaften
| Codierung | Inkremental |
| Auflösung | 1 bis 10.000 ppr (Pulse pro Umdrehung) |
| Versorgungsspannung | 4.5 Vdc min. bis 30 Vdc max. ** |
| Stromaufnahme | 45 mA max. (unbelastet) |
| Ausgangsspannung | Niedrig: 500 mV max. bei 10 mA Hoch: (Vin - 0.6) bei -10 mA (Vin - 1.3) bei -25 mA |
| Ausgangsstrom | 30 mA max. Belastung ** pro Ausgangskanal |
| Frequenzgang | 300 kHz max. ** |
| Ausgangsformat | Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (Optional) |
| Phasenerkennung | B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen |
| Index | Verknüpft mit den Kanälen A und B hoch |
| Genauigkeit | +/- 0.8 arc-min |
| Ausgangssignal | ASIC Push-Pull und Differential OL7272 Push-Pull und Differential Line Driver 26C31 Differential Line Driver 5 V Ausgang (mit 5 V Eingang) |
| Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz (nur ASIC- und MP (OL7272)-Ausgänge) |
| Störfestigkeit | Geprüft nach DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
| Material | Gehäuse: Aluminium Abdeckkappe: Aluminium Hohlwelle: Messinglegierung (CuZn39Pb3) |
| Gewicht | Drehgeber: ca. 400 gr (14.11 oz) Kabel: 60 gr / Meter (2.1 oz / Meter) |
| Lebensdauer des Lagers | > 1.9 x 1010 Umdrehungen bei Nominallast |
| Drehzahl der Welle | 3.000 U/min max. IP65 1.500 U/min max. IP67 (Option) |
| Drehmoment beim Anfahren | < 0.05 Nm (7.08 oz-in) at 25°C IP65 < 0.1 Nm (14.16 oz-in) at 25°C IP67 |
| Massenträgheitsmoment | 50 gcm2 (7.08 x 10-4 oz-in-sek2) |
| Wellenbelastungen | Axial: 100 N (22.5 lbs) max. Radial: 100 N (22.5 lbs) max. |
Umgebungsbedingungen
| Betriebstemperatur | -40° bis +85°C |
| Lagertemperatur | -40° bis +85°C |
| Schock | 100 G / 11 ms |
| Vibration | (10-2.000 Hz) /10 G |
| Stöße | 10 G / 16 ms (1.000 x 3 Achsen) |
| Luftfeuchtigkeit | 98% RH ohne kondensieren |
| Schutzart | IP 65 / Nema 4 (ca.) IP 66 / Nema 6 (ca.) Option IP 67 / Nema 6 (ca.) Option |
| Transiente Überspannung | - |
| Nichtleitende Hohlbohrung | - |
Anschlussmöglichkeiten
| Kabel | 8 Adern (0.14 mm2, 20 AWG) verdrillte Adernpaare; geschirmt |
| Steckverbinder | 5-polig M12 8-polig M12 6-polig Mil radial 7-polig Mil radial 10-polig Mil radial |
** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.
Zeichnung anfordern ...Zeichnung anfordern ...

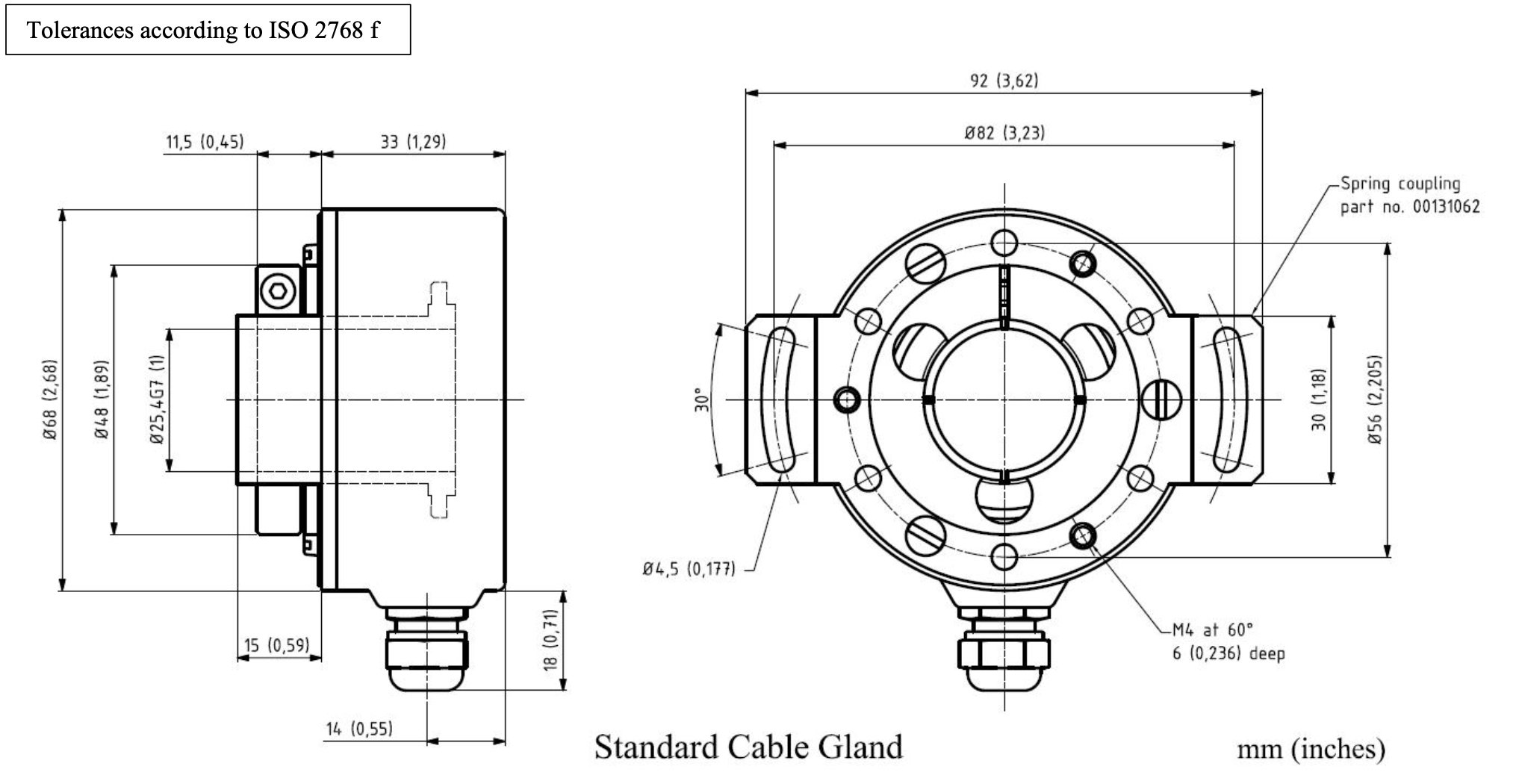

Zeichnung "Drehgeber - Inkremental SCH68F"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber - Inkremental SCH68F"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber - Inkremental SCH68F"
CAD-Daten: Bitte anfragen!
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

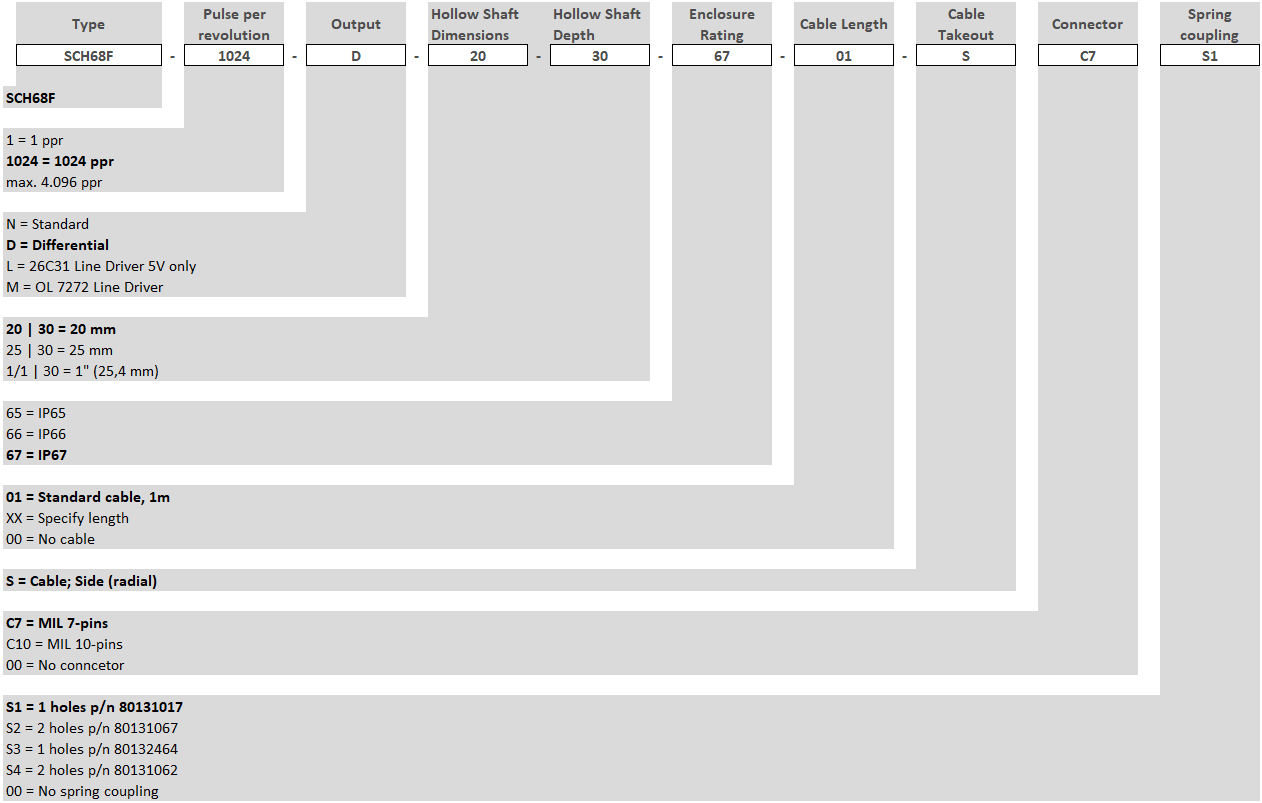

Bestellschlüssel "Drehgeber - Inkremental SCH68F"
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Drehgeber - Inkremental SCH68F"
