Drehgeber - Inkremental SCH50L
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: SCH50L
Drehgeber - Inkremental SCH50L für den Einsatz in automatischen Maschinen, jetzt... mehr
Produktinformationen "Drehgeber - Inkremental SCH50L"
Drehgeber - Inkremental SCH50L für den Einsatz in automatischen Maschinen, jetzt konfigurieren.
Merkmale:
- Drehgeber: Ø 50 mm
- Welle: Ø 6 mm bis 8 mm
- Bis zu 12.500 Imp./Umdr.
- IP65
- Bei 155°C automatisches Abschalten
Weiterführende Links zu "Drehgeber - Inkremental SCH50L"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental SCH50L"
Elektrische Eigenschaften
| Codierung | Inkremental |
| Auflösung | 1 bis 12.500 ppr (Pulse pro Umdrehung) |
| Versorgungsspannung | 4.5 Vdc min. bis 30 Vdc max.** (45 mA max. - unbelastet) |
| Ausgangsspannung | Niedrig: 500 mV max. bei 10 mA Hoch: (Vin - 0.6) bei -10 mA (Vin - 1.3) bei -25 mA |
| Ausgangsstrom | 30 mA max. Belastung ** pro Ausgangskanal |
| Frequenzgang | 300 kHz max. ** |
| Ausgangsformat | Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (Optional) |
| Phasenerkennung | B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen |
| Index | Verknüpft mit den Kanälen A und B hoch |
| Genauigkeit | +/- 0.8 arc-min |
| Ausgangssignal | ASIC Push-Pull und Differential OL7272 Differential Line Driver (M- und MP-Optionen) 26C31 Differential Line Driver 5 V Ausgangs (mit 5 V Eingang) |
| Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz |
| Störfestigkeit | DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
| Material | Gehäuse: Aluminium Abdeckkappe: Aluminium Welle: Edelstahl |
| Gewicht | Drehgeber: ca. ~ 120 gr Kabel: 60 gr / Meter (2.12 oz / Meter) |
| Lebensdauer des Lagers | > 1.9 x 1010 Umdrehungen bei Nominallast |
| Drehzahl der Welle | 4.500 U/min kontinuierlich (max.) IP65 |
| Drehmoment beim Anfahren | < 0.01 Nm bei 25°C |
| Massenträgheitsmoment | 2.5 gcm2 |
| Wellenbelastungen | Axial: 20 N max. Radial: 20 N max. |
Umgebungsbedingungen
| Betriebstemperatur | -40° bis +85°C |
| Lagertemperatur | -40° bis +85°C |
| Schock | 100 G / 11 ms |
| Vibration | 10-2.000 Hz /10 G |
| Stöße | 10 G / 16 ms (1.000 x 3 Achsen) |
| Luftfeuchtigkeit | 98% RH ohne kondensieren |
| Schutzart | IP65 / Nema 5 (ca.) |
Anschlussmöglichkeiten
| Kabel | 8 Adern (0,14 mm2, 26 AWG) - Differential |
| Kabelverschraubungen | - |
| Steckverbinder | 5-polig M12 8-polig M12 9-polig M23 12-polig M23 |
** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.
Zeichnung anfordern ...Zeichnung anfordern ...

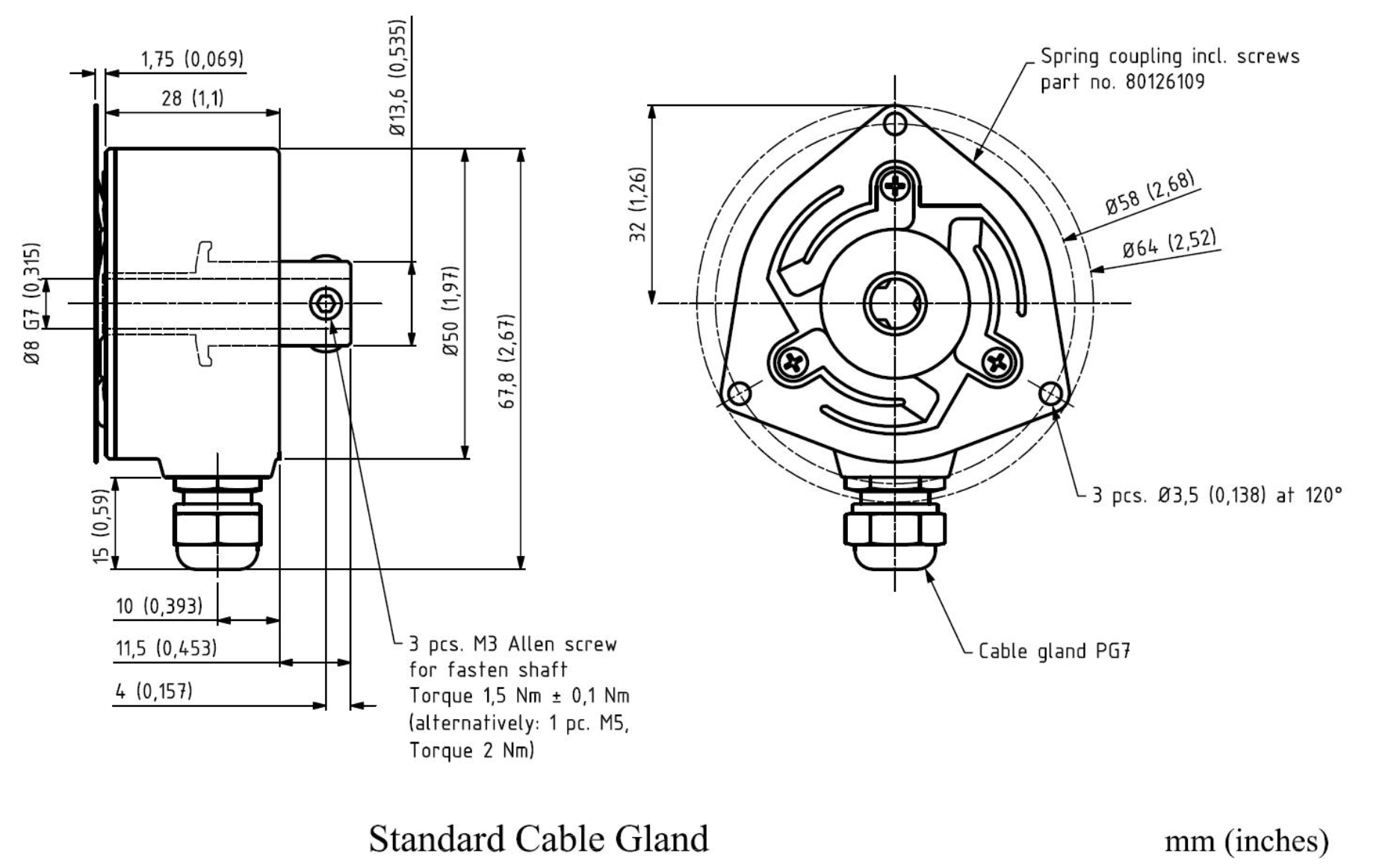

Zeichnung "Drehgeber - Inkremental SCH50L"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber - Inkremental SCH50L"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber - Inkremental SCH50L"
CAD-Daten: Bitte anfragen!
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

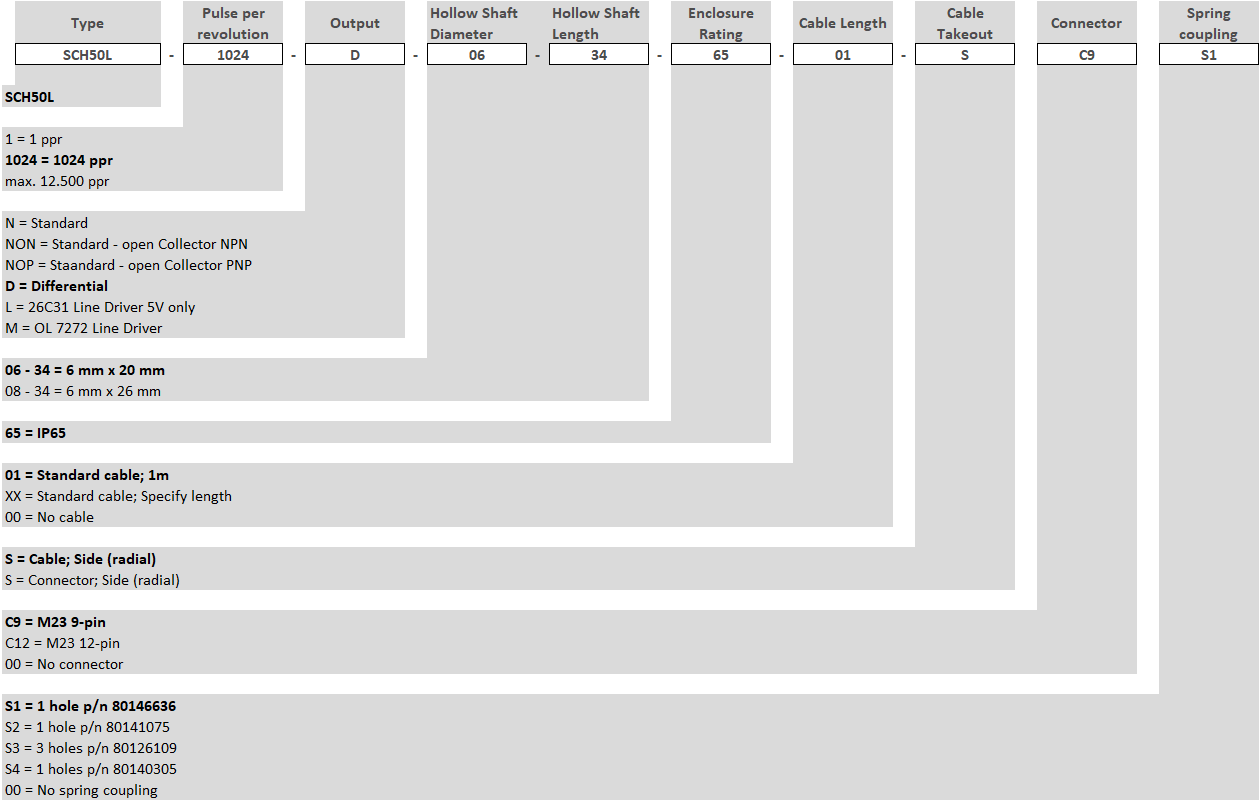

Bestellschlüssel "Drehgeber - Inkremental SCH50L"
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Drehgeber - Inkremental SCH50L"
| Kupplung (Kunststoff) | Federkupplung | |||||||
|---|---|---|---|---|---|---|---|---|
 |
 |
|||||||
| d1 | d2 | Typenummer | Bestellnummer | d1 | d2 | Typenummer | Bestellnummer | |
| 2 | 2 | SKPS 1520 02/02 | 08410095 | 3 | 3 | FKZS 1225 03/03 | 08410078 | |
| 3 | 3 | SKPS 1520 03/03 | 08410096 | 3 | 4 | FKZS 1225 03/04 | 08410079 | |
| 4 | 4 | SKPS 1520 04/04 | 08410001 | 4 | 4 | FKZS 1225 04/04 | 08410080 | |
| 4 | 5 | SKPS 1520 04/05 | 08410097 | 5 | 5 | FKZS 1225 05/05 | 08410081 | |
| 5 | 5 | SKPS 1520 05/05 | 08410006 | 6 | 6 | FKZS 1225 06/06 | 08410082 | |
| 5 | 6 | SKPS 1520 05/06 | 08410098 | |||||
| 6 | 6 | SKPS 1520 06/06 | 08410003 | |||||
