Drehgeber - Inkremental 2RHIDS
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: 2RHIDS
Drehgeber - Inkremental 2RHIDS für den Einsatz in automatischen Maschinen, jetzt... mehr
Produktinformationen "Drehgeber - Inkremental 2RHIDS"
Drehgeber - Inkremental 2RHIDS für den Einsatz in automatischen Maschinen, jetzt konfigurieren.
Merkmale:
- Drehgeber: Ø 58 mm
- Leistungsfähige kompakte Elektronik
- Basierund auf zwei Präzisionskugellagern
- bis zu 10.000 Imp./Umdr.
- IP64
Weiterführende Links zu "Drehgeber - Inkremental 2RHIDS"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental 2RHIDS"
Elektrische Eigenschaften
| Codierung | Inkremental |
| Auflösung | 1 bis 12.500 ppr (Pulse pro Umdrehung) |
| Versorgungsspannung | 4.5 Vdc min. bis 30 Vdc max.** (45 mA max. - unbelastet) |
| Ausgangsspannung | Niedrig: 500 mV max. bei 10 mA Hoch: (Vin - 0.6) bei -10 mA (Vin - 1.3) bei -25 mA |
| Ausgangsstrom | 30 mA max. Belastung ** pro Ausgangskanal |
| Frequenzgang | 300 kHz max. ** |
| Ausgangsformat | Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (Optional) |
| Phasenerkennung | B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen |
| Index | Verknüpft mit den Kanälen A und B hoch |
| Genauigkeit | +/- 0.8 arc-min |
| Ausgangssignal | ASIC Push-Pull und Differential OL7272 Differential Line Driver (M- und MP-Optionen) 26C31 Differential Line Driver 5 V Ausgangs (mit 5 V Eingang) |
| Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz |
| Störfestigkeit | DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
| Material | Gehäuse: Aluminium Abdeckkappe: Aluminium Welle: Edelstahl |
| Gewicht | Drehgeber: ca. 190 gr (6.7 oz) Kabel: 60 gr / Meter (2.12 oz / Meter) |
| Lebensdauer des Lagers | > 1.9 x 1010 Umdrehungen bei Nominallast |
| Drehzahl der Welle | 3.000 U/min kontinuierlich (max.) |
| Drehmoment beim Anfahren | < 0.02 Nm (2.83 oz-in) bei 25°C |
| Massenträgheitsmoment | 6.0 gcm2 (8.5 x 10-5 oz-in-sek2) |
| Wellenbelastungen | Axial: 50 N (11.24 lbs) max. Radial: 50 N (11.24 lbs) max. |
Umgebungsbedingungen
| Betriebstemperatur | -40° bis +85°C |
| Lagertemperatur | -40° bis +85°C |
| Schock | 100 G / 11 ms |
| Vibration | 10-2.000 Hz /10 G |
| Stöße | 10 G / 16 ms (1.000 x 3 Achsen) |
| Luftfeuchtigkeit | 98% RH ohne kondensieren |
| Schutzart | IP65 / Nema 5 (ca.) |
Anschlussmöglichkeiten
| Kabel | 8x0,14 mm2, 26 AWG, verdrillte Adernpaare; geschirmt |
| Kabelverschraubungen | - |
| Steckverbinder | Mil 3-polig |
** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.
Zeichnung anfordern ...Zeichnung anfordern ...

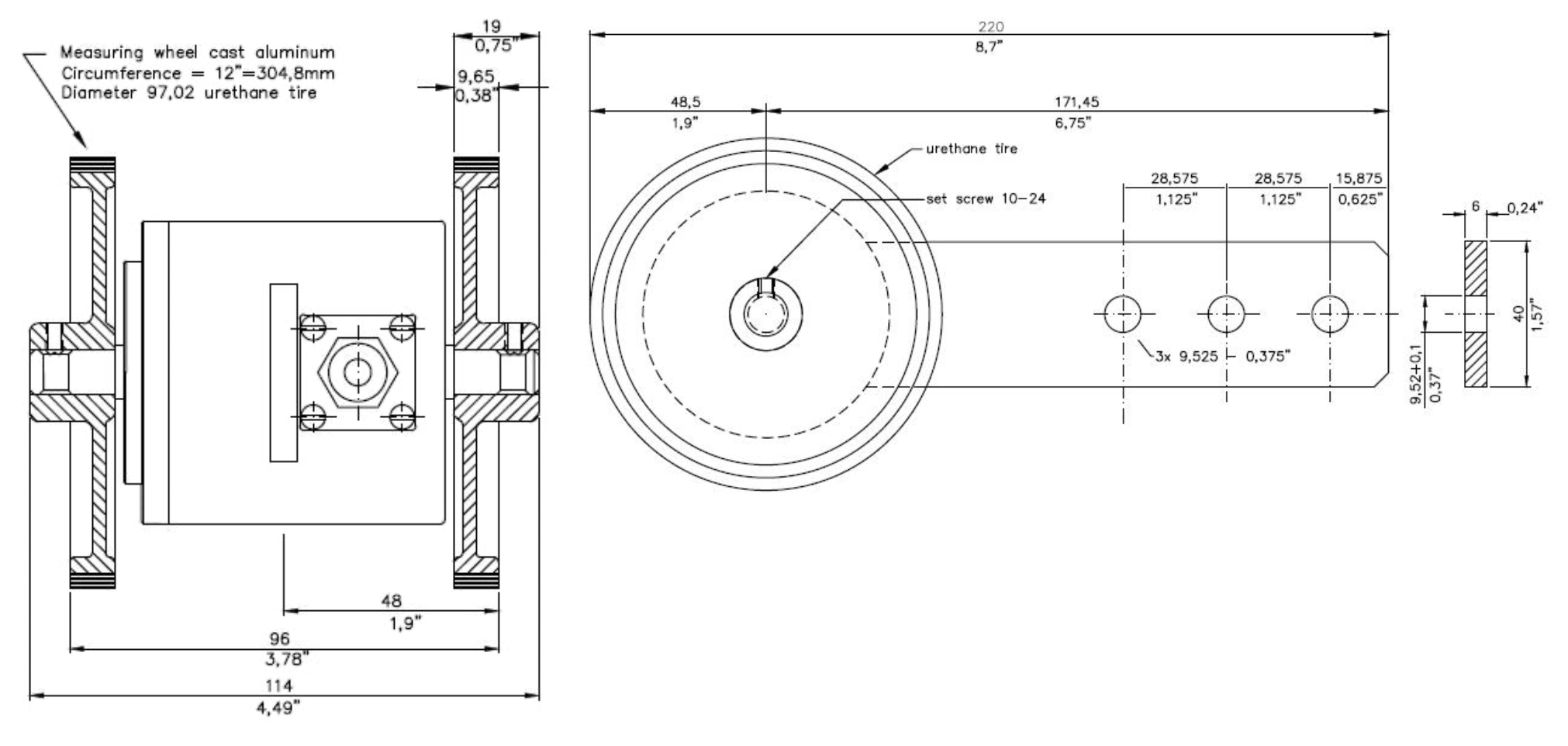

Zeichnung "Drehgeber - Inkremental 2RHIDS"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber - Inkremental 2RHIDS"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber - Inkremental 2RHIDS"
CAD-Daten: Bitte anfragen!
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

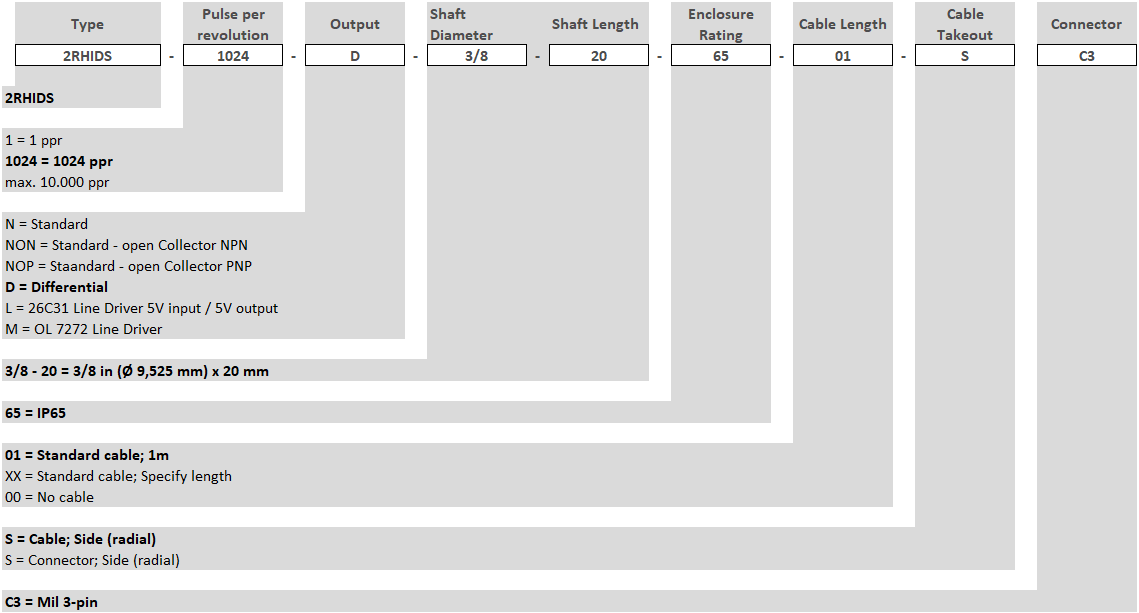

Bestellschlüssel "Drehgeber - Inkremental 2RHIDS"
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Drehgeber - Inkremental 2RHIDS"
Flansch
 |
 |
 |
 |
|
|
Datenblatt und weitere Flansche | |||
Kupplungen
 |
 |
||||
|
Datenblatt | ||||
 |
 |
 |
|||
|
Datenblatt | |
Datenblatt | |
Datenblatt |
Steckverbinder
 |
|
Datenblatt |
 |
|
Datenblatt |
 |
|
Datenblatt |
 |
|
Datenblatt |
 |
|
Datenblatt |
 |
|
Datenblatt |
 |
|
Datenblatt |
Messräder
 |
 |
 |
| Messtad 200 mm | Messrad 12 in | Messrad 500 mm |
