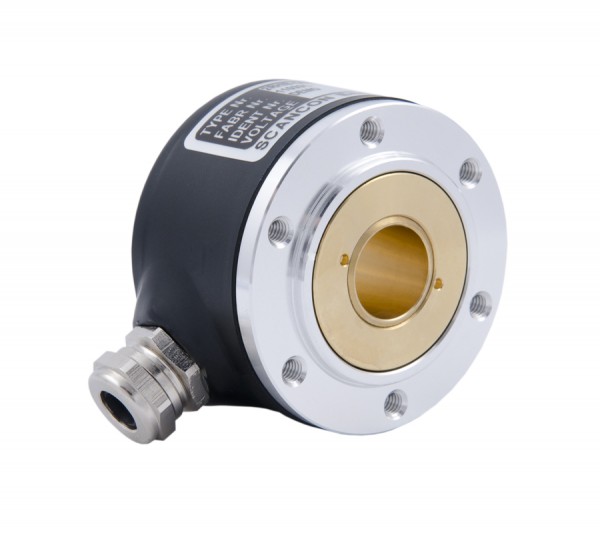

Drehgeber - Inkremental SCH50IB
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: SCH50IB
Drehgeber - Inkremental SCH50IB finden Ihren Einsatz in automatischen Maschinen.
... mehr
Produktinformationen "Drehgeber - Inkremental SCH50IB"
Drehgeber - Inkremental SCH50IB finden Ihren Einsatz in automatischen Maschinen.
Merkmale:
- Drehgeber: Ø 50 mm
- Welle: Ø 3/8 inch bis Ø 14 mm
- Bis zu 9.000 Imp./Umdr.
- IP65 (IP66, IP67 optional)
Weiterführende Links zu "Drehgeber - Inkremental SCH50IB"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental SCH50IB"
Elektrische Eigenschaften
Codierung | Inkremental |
Auflösung | 1 bis 9.000 ppr (Pulse pro Umdrehung) |
Versorgungsspannung | 4.5 Vdc min. bis 30 Vdc max.** (45 mA max. - unbelastet) |
Ausgangsspannung | Niedrig: 500 mV max. bei 10 mA Hoch: (Vin - 0.6) bei -10 mA (Vin - 1.3) bei -25 mA |
Ausgangsstrom | 30 mA max. Belastung ** pro Ausgangskanal |
Frequenzgang | 300 kHz max. ** |
Ausgangsformat | Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (Optional) |
Phasenerkennung | B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen |
Index | Verknüpft mit den Kanälen A und B hoch |
Genauigkeit | +/- 0.8 arc-min |
Ausgangssignal | ASIC Push-Pull und Differential OL7272 Differential Line Driver (M- und MP-Optionen) 26C31 Differential Line Driver 5 V Ausgangs (mit 5 V Eingang) |
Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz |
Störfestigkeit | DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
Material | Gehäuse: Aluminium Abdeckkappe: Aluminium Hohlwelle: Messing |
Gewicht | Drehgeber: ca. ~ 190 gr (6.7 oz) Kabel: 60 gr / Meter (2.12 oz / Meter) |
Lebensdauer des Lagers | > 1.9 x 1010 Umdrehungen bei Nominallast |
Drehzahl der Welle | 4.500 U/min kontinuierlich (max.) IP65 3.000 U/min kontinuierlich (max.) IP66 / IP67 |
Drehmoment beim Anfahren | < 0.02 Nm (2.83 oz-in) bei 25°C |
Massenträgheitsmoment | 6.0 gcm2 (8.5 x 10-5 oz-in-sek2) |
Wellenbelastungen | Axial: 50 N (11.24 lbs) max. Radial: 50 N (11.24 lbs) max. |
Umgebungsbedingungen
Betriebstemperatur | -40° bis +85°C |
Lagertemperatur | -40° bis +85°C |
Schock | 100 G / 11 ms |
Vibration | 10-2.000 Hz /10 G |
Stöße | 10 G / 16 ms (1.000 x 3 Achsen) |
Luftfeuchtigkeit | 98% RH ohne kondensieren |
Schutzart | IP65 / Nema 5 (ca.) IP66 / Nema 6 (ca.) - Option IP67 / Nema 6 (ca.) - Option |
Anschlussmöglichkeiten
Kabel | 8 Adern (0,14 mm2, 26 AWG) - Differential |
Kabelverschraubungen | - |
Steckverbinder | 5-polig M12 8-polig M12 9-polig M23 12-polig M23 |
** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.
Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Drehgeber - Inkremental SCH50IB"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber - Inkremental SCH50IB"
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber - Inkremental SCH50IB"
CAD-Daten: Bitte anfragen!
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Drehgeber - Inkremental SCH50IB"
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Drehgeber - Inkremental SCH50IB"
