Glasmaßstab - absolut - GVS508T
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: GVS508T

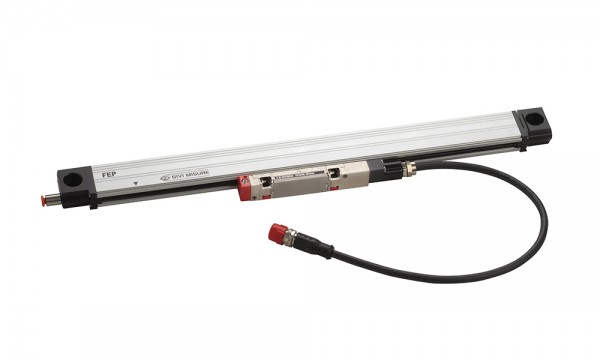

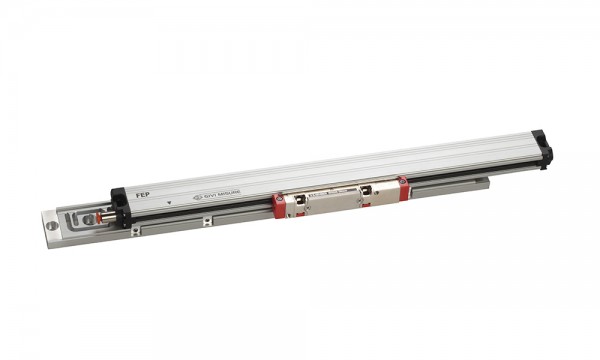

Glasmaßstab - absolut - GVS508T von Willtec Messtechnik ist für CNC Maschinen geeignet um direkt die absolute Position abzulesen.
- Direktes Ablesen der absoluten Position.
- Geeignet für CNC-Maschinen.
- Absolutes optisches Maßband mit Glasmessauflage, SSI - BiSS C (unidirektional) Schnittstelle.
- Auflösungen bis zu 0.01 μm. Genauigkeitsgrad bis zu ± 2 μm.
- Zentraler fester Expansionspunkt (FEP).
- Auf Wunsch rechts (RT) oder links (LT) positioniert, für eine lineare Ausdehnung entsprechend der Art der Anwendung.
- Direkte Ablesung des Absolutmaßes.
- Geringe Größe, um die Installation in engen Räumen zu ermöglichen.
- Anschluss am Messwertaufnehmer.
- Druckbeaufschlagung von beiden Seiten der Skala oder vom Messwertaufnehmer aus.
- Option: 1 Vpp Analogsignal.
|
Messauflage Gitterabstand Linearer Wärmeausdehnungskoeffizient |
Glasmaßstab 20 µm 8 x 10-6 °C-1 |
|
Inkrementelles Signal |
Sinuskurve 1 Vpp (optional) |
|
Auflösung 1 Vpp |
bis 0.01 μm * |
|
Serielle Schnittstelle |
SSI-BiSS C (unidirektional) |
|
Auflösung absolute Messung |
1 - 0.1 – 0.05 - 0.01 µm |
|
Genauigkeitsgrad |
±5 μm ** Standard Ausführung ±3 μm ** Ausführung mit erhöhter Genauigkeit; ±2 μm bei Messlänge bis zu 670 mm |
|
Interpolationsfehler (SDE) |
± 0.05 μm *** |
|
Hysterese |
0.09 μm *** |
|
Messlänge ML in mm |
70, 120, 170, 220, 270, 320, 370, 420, 470, 520, 570, 620, 670, 720, 770, 820, 920, 1.020, 1.140, 1.240, 1.340, 1.440, 1.540, 1.640, 1.740, 1.840, 2.040 (max. Messlänge)**** |
|
Verfahrgeschwindigkeit max. |
180 m/min |
|
Beschleunigung max. |
50 m/s2 in Messrichtung |
|
Bewegungskraft |
≤ 2.5 N |
|
Schwingungsresistenz (EN60068-2-6) |
100 m/ s2 [55 ¸ 2000 Hz] |
|
Schockresistenz (EN60068-2-27) |
150 m/s2 [11 ms] |
|
Schutzklasse (EN 60529) |
IP 54 Standard IP 64 Druckbeaufschlagung |
|
Betriebstemperatur |
0 °C ¸ 50 °C |
|
Lagertemperatur |
-20 °C ¸ 70 °C |
|
Relative Luftfeuchtigkeit |
20 % ¸ 80 % (ohne zu kondensieren) |
|
Verschiebbarer Leseblock |
mit Kugellager |
|
Spannungsversorgung |
5 VDC ±10 % |
|
Stromaufnahme |
250 mA max. (mit R = 120 W) |
|
Kabellänge max. |
50 m (serieller + analoger Ausgang) |
|
Elektrische Anschlüsse |
siehe Tabelle |
|
Steckverbinder |
im Messumformer |
|
Elektrische Schutzfunktion |
Verpolung und Kurzschlüsse |
|
Gewicht |
225 g + 610 g/m (je m Messlänge) |
* Abhängig vom CNC-Teilungsfaktor.
** Der angegebene Genauigkeitsgrad von ±X μm bezieht sich auf eine Messlänge von 1 m.
*** Der angegebene Fehler unterliegt der Einhaltung der Ausrichtungstoleranzen.
**** Bei Messlängen von mehr als 1.340 mm ist die Verwendung der Stützstange erforderlich (optional für geringere Messlängen).
***** Sicherstellung einer Mindestversorgungsspannung von 5 V für den Messwertaufnehmer.
Siehe Datenblatt!
