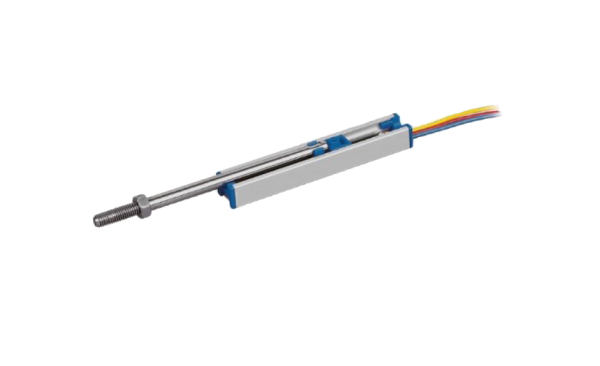

Linearpotentiometer WLP-O-SQS1
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: WLP-O-SQS1
- Messbereich von 25 bis 150 mm
- Lange mechanische Lebensdauer: 30 Millionen Bewegungen
- Exzellente Wiederholgenauigkeit: <0,01 mm
- Auflösung stufenlos einstellbar
- Anschlusswiderstand: 2 kOhm: 25 … 50 mm, 5 kOhm: 75 … 150 mm
Technische Daten
|
Messlänge |
25 to 150 mm |
|
Linearität |
±% 0,1 (130 - 150 mm), ±% 0,2 (75 - 129 mm), ±% 0,5 (<75 mm) |
|
Wiederholgenauigkeit |
<0,01 mm |
|
Auflösung |
Stufenlos einstellbar |
|
Anschlusswiderstand |
2 kOhm: 25 … 50 mm, 5 kOhm: 75 … 150 mm |
|
Widerstandstoleranz |
±%20 |
|
Lastwiderstand |
100 kOhm min. |
|
Empfohlener Verbrauchsstrom |
<1 μA |
|
Zulässige angelegte Spannung |
28 VDC max. |
|
Elektrische Anschlüsse |
0,25 Meter Kabel (Standard) |
|
Verfahrgeschwindigkeit |
<5 m/s |
|
Mechanische Lebensdauer |
30 Millionen Bewegungen |
|
Abmessungen Gehäuse |
13 mm x 9,60 mm |
|
Material Gehäuse |
Eloxiertes Aluminium |
|
Mechanische Befestigung |
Einstellbare Befestigungsklemmen |
|
Schutzart |
IP65 |
|
Betriebstemperatur |
-20°C ... +80°C |
|
Lagertemperatur |
-30°C ... +90°C |
Datenblatt:
CAD-Daten: Bitte anfragen!
