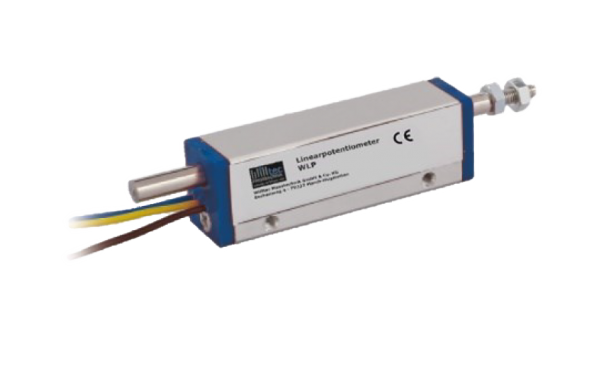

Linearpotentiometer WLP-T-SQF1

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17

Prospekt Download

Angebot anfordern

Artikel-Nr.: WLP-T-SQF1

Linearpotenti ometer WLP-T-SQF1 von Willtec Messtechnik ist ein ... mehr

Menü schließen

Produktinformationen "Linearpotentiometer WLP-T-SQF1"

Linearpotentiometer WLP-T-SQF1 von Willtec Messtechnik ist ein Potentiometer, der die Verschiebung entlang einer Achse zuverlässig und präzise misst und als Analogsignal ausgibt.

Messbereich von 10 bis 25 mm
Lange mechanische Lebensdauer: 50 Millionen Bewegungen
Exzellente Wiederholgenauigkeit: <0,01 mm
Auflösung stufenlos einstellbar
Anschlusswiderstand: 2 kOhm: 10 … 25 mm

Weiterführende Links zu "Linearpotentiometer WLP-T-SQF1"

Technische Daten anfordern ...Technische Daten anfordern ...

Menü schließen

Technische Daten "Linearpotentiometer WLP-T-SQF1"

Mechanische Daten

Abmessungen Gehäuse Kolben Messlänge (ML)	13 x 16 mm Ø4 mm Siehe Tabelle
Material Gehäuse Kolben	Aluminium, eloxiert Edelstahl
Anschluss	Kabel
Auflösung	einstellbar
Wiederholgenauigkeit	<0,01 mm
Lebensdauer	50 x 10⁶ Umdrehungen
Linearität	±% 0,5 (<75 mm)
Verfahrgeschwindigkeit	<5 m/s
Betriebstemperatur	-20 °C … +80 °C
Lagertemperatur	-30 °C … +90 °C
Schutzklasse	IP63
Montage	Schrauben

Elektrische Daten

Spannungsversorgung	<28 VDC
Verbrauch	<1 µA
Wiederstand	2 kΩ 5 kΩ 10 kΩ	±20 %
Lastwiderstand	>100 kΩ

Fragen zum Artikel?

Zeichnung anfordern ...Zeichnung anfordern ...

Menü schließen

Zeichnung "Linearpotentiometer WLP-T-SQF1"

WLP-T-SQF1_TZ
