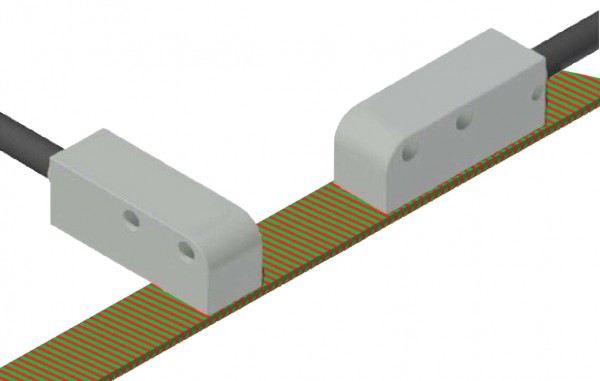

Magnetsensor - Inkremental EHP1
| Polbreite | 1 mm |
| Auflösung | 10, 5, 1, 0,5 µm |
| Genauigkeit | bis ±5 µm |
| Messlänge | Magnetbandabhängig |
| Schnittstelle | Digital A/B-Z Signale, TTL-RS422, Analog sin/cos, 1 Vpp |

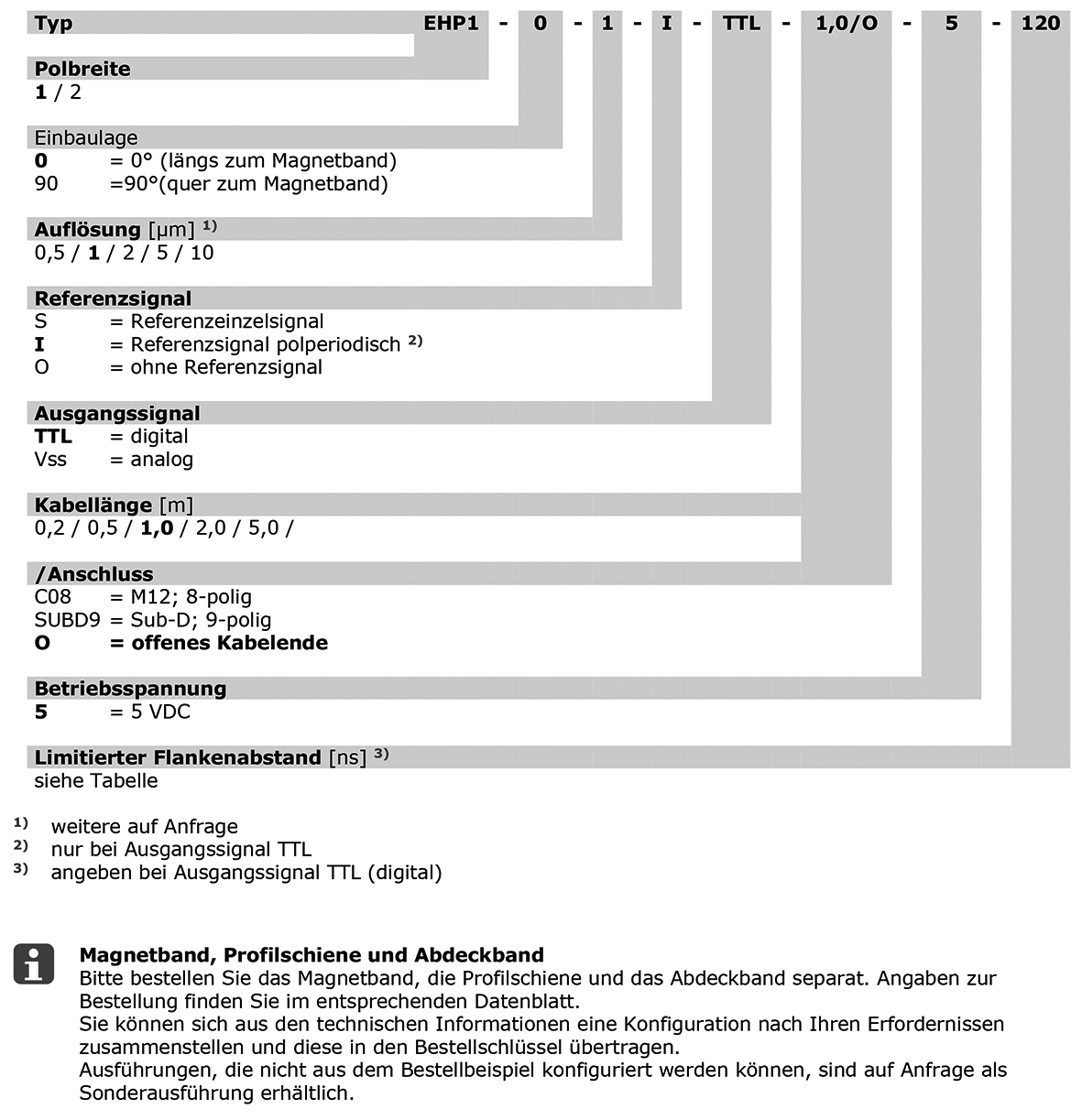

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: EHP1
- Kleine Bauform: 12 x 13 x 35 mm
- Gehäuse aus Aluminium
- Auflösung bis 0,5 μm; Hysterese ±1μm
- Polbreite:1 mm
- Ausgangssignal: Digital (TTL-RS422) oder Analog (1 Vss)
- direkter Anschluss an die Steuerung/ Anzeige
- Ausgabe von Referenz- und Indexsignalen
- Einfache Montage in Quer- oder Längsrichtung zum Magnetband
- Abstand Sensor - Magnetband bis zu 1,2 mm
- Verfahrensgeschwindigkeit bis zu 20 m/s
- Schutzart: IP67
Mechanische Daten
| Abmessungen | 12 x 13 x 35 mm |
| Material Gehäuse Kabel |
Aluminium PUR |
| Gewicht Sensor |
14 g |
| Systemgenauigkeit | max. ±5 μm |
| Auflösung (TTL-Variante) |
10 µm / 5 µm / 2 µm / 1 µm / 0,5 µm |
| Interpolationsgenauigkeit | typ. ± 1,5 μm max. ± 2 μm |
| passendes Maßband | PM1 |
| erzeugte Wellenlänge | λ= 1 mm |
| Abstand Sensor‑Maßkörper ohne Abdeckband mit Abdeckband |
0,01 bis 0,35 mm < 0,2 mm |
|
Verfahrgeschwindigkeit digital
analog |
die max. Verfahrgeschwindigkeit steht im Zusammenhang mit der Auflösung und dem Flankenabstand. (siehe Tabelle DB) max. 10 m/s |
| Betriebstemperatur | -20 °C bis +80 °C |
| Luftfeuchtigkeit | <90% nicht kondensierend |
| Kabel | 8-adriges Kabel; twisted pair und geschirmt |
| Anschluss | offen Standard Sub-D; 9-polig optional M12; 8-polig optional weitere Anschlüsse auf Anfrage |
| Schockbelastung EN60068-2-27 |
100 g/ 6 ms |
| Dauerschock EN 60068-2-29 |
100 g/ 2 ms |
| Vibrationsbelastung EN 60068-2-6 |
12 g, 10 … 2.000 Hz |
| Schutzart | IP67 |
* Die Folgeelektronik (Steuerung; Anzeige) muss den Flankenabstand von mind. 120 ns (=0,12µm) sicher zählen können
für eine optimale Leistung. (Zählfrequenz der Steuerung beachten!).
Elektrische Daten
| Betriebsspannung | 5V ±5% |
| Stromaufnahme (ohne Folgeelektronik) | typ. 35 mA max. 50 mA |
| Referenzsignal | ohne fix / fixperiodisch polperiodisch |
| Hysterese | ≤ 2 µm (Abstands unabhängig) |
| Linearitätsabweichung von der Auswerteelektronik |
≤ ±2 µm |
| Externe Magnetfelder | < 30 mT um permanente Schädigung zu vermeiden <1 mT um Messung nicht zu beeinflussen |
| Analog (Sinus-Cousinussignal) | Vpp |
| Signalpegel (A; B;Z) | 0,6 Vpp - 1,2 Vpp typ. 1,1 Vpp |
| Signalverhältnis (A/B) | 0,8 - 1,25 |
| Phasenwinkel | 90° ±0,1° el. |
| Klirrfaktor* | max. 0,1% |
| Signalperiode (A; B) | 1000 µm |
| Digital (Rechtecksignal) | TTL |
| Signalpegel | RS422 |
| Ausgang | LineDriver |
| Rechtecksignal | DIN 66259 |
| Phasenwinkel (A-B) | 90° |
| Abschlusswiederstand | 120 Ω |
| Flankenabstand | der Flankenabstand steht im Zusammenhang mit der Auflösung und der max. Verfahrgeschwindigkeit. (siehe Tabelle) |
*Bei der Variante EHP1 ist bei Verwendung der magnetischen Maßbänder der Permagnet® Reihe keine Hysterese
(backlash) vorhanden. Verbunden mit dem äußerst kleinen Klirrfaktor (typ. max. 0.1 %) der Signale ermöglicht dies
ein perfektes Regelungsverhalten bei hochdynamischen Positionierprozessen (z.B. bei Direktantrieben).
