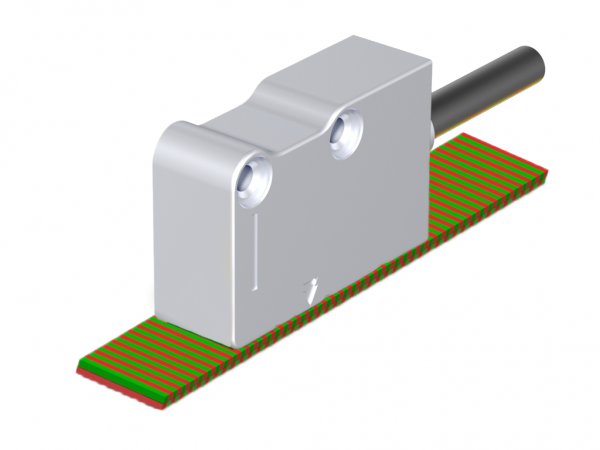

Magnetsensor - Inkremental IMS1
| Polbreite | 1 mm |
| Auflösung | 10, 5, 1, 0,5µm |
| Genauigkeit | bis ±6 µm |
| Messlänge | Magnetbandabhängig |
| Schnittstelle | Push-Pull, Line Driver |
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: IMS1
Magnetsensor - Inkremental IMS1 ist ein Magnetsensor für sehr kleine Abmessungen.... mehr
Produktinformationen "Magnetsensor - Inkremental IMS1"
Magnetsensor - Inkremental IMS1 ist ein Magnetsensor für sehr kleine Abmessungen.
Eigenschaften:
- Auflösungen bis zu 0,5 μm programmierbar (Pr) über die serielle Schnittstelle
- Einfache und schnelle Montage mit großen Ausrichtungstoleranzen
- Als Kabelstandard ein 8-adriges Kabel mit niedrigen Reibungskoeffizient und Öl-Resistenz
- Geschützt gegen Umkehrung der Stromversorgungspolarität
- Schutzklasse: IP67
Weiterführende Links zu "Magnetsensor - Inkremental IMS1"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Magnetsensor - Inkremental IMS1"
Mechanische Daten
| Material | |
| Gehäuse | Aluminium; Druckguss |
| Kabel1) | PVC, Ø6,1 (=8-adrig) |
| Versorgungsader | 0,35 mm2 |
| Signalader | 0,14 mm2 |
| Länge | 2 m (Standard) |
| Biegeradius | > 60 mm |
| Gewicht | 40 g |
| Polteilung | 1+1 mm |
| Auflösung | 10; 5; 1; 0,5 µm |
| Genauigkeit | ±6 µm |
| Wiederholgenauigkeit | ± 1 Inkrement |
| Abstand Sensor-Magnetband | 0,1 … 0,4 mm (mit Magnetband PM100) |
| Referenzindex | C = konstanter Abstand (1 mm) |
| Verfahrgeschwindigkeit2) | < 0,6 m/s (Auflösung: 0,5 µm) |
| < 6 m/s (Auflösung: 10 µm) | |
| Relative Luftfeuchtigkeit | 100% |
| Betriebstemperatur | 0 °C … +50 °C |
| Lagertemperatur | -20 °C … +80 °C |
1) Kabel aus PUR, mit andere Aderquerschnitte oder Längen auf Anfrage
2) Die Verfahrgeschwindigkeit ist Abhängig von der maximalen Frequenz von 300 kHz.
Elektrische Daten
| Spannungsversorgung | 5 VDC … 28 VDC ±5% |
| Verbrauch | |
| unbelastet | < 60 mA |
| belastet | < 140 mA (mit 5 V und R = 120 Ω) |
| < 90 mA (mit 28 V und R = 1,2 kΩ) | |
| Frequenz | < 300 kHz |
| < 500 kHz (auf Anfrage) | |
| Ausgang | Line Driver |
| Push-Pull | |
| Vibration EN 60068-2-6 | 300 m/s2 [55 … 2.000 Hz] |
| Schock EN 60068-2-27 | 1.000 m/s2 (11 ms) |
| Schutzklasse | IP67 |
Zeichnung anfordern ...Zeichnung anfordern ...

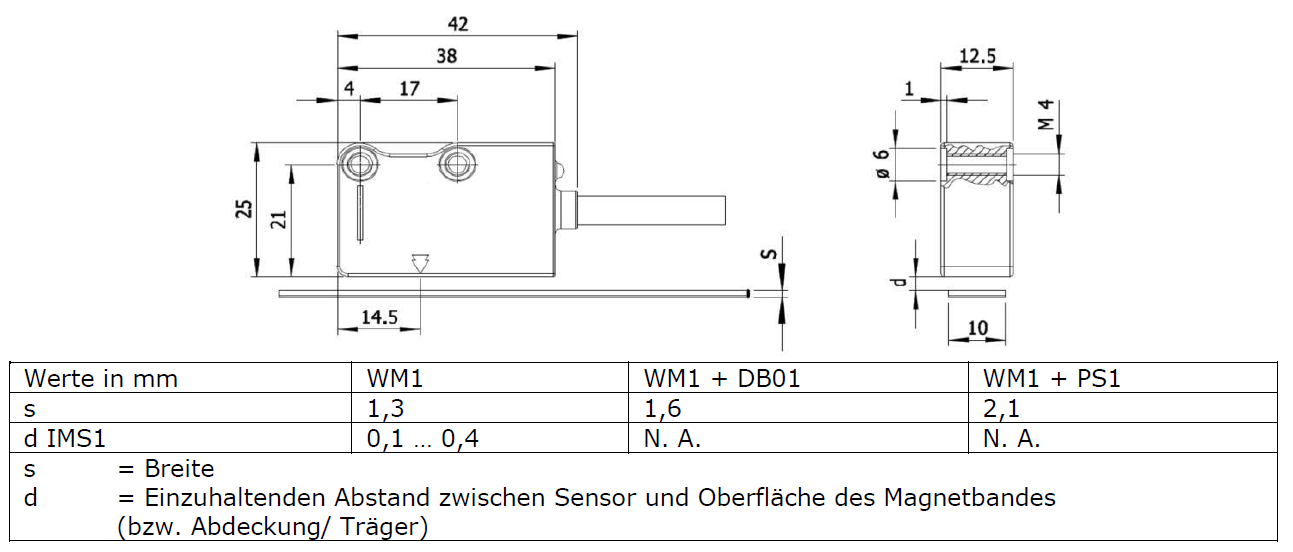

Zeichnung "Magnetsensor - Inkremental IMS1"
Siehe Datenblatt
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Magnetsensor - Inkremental IMS1"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Magnetsensor - Inkremental IMS1"
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

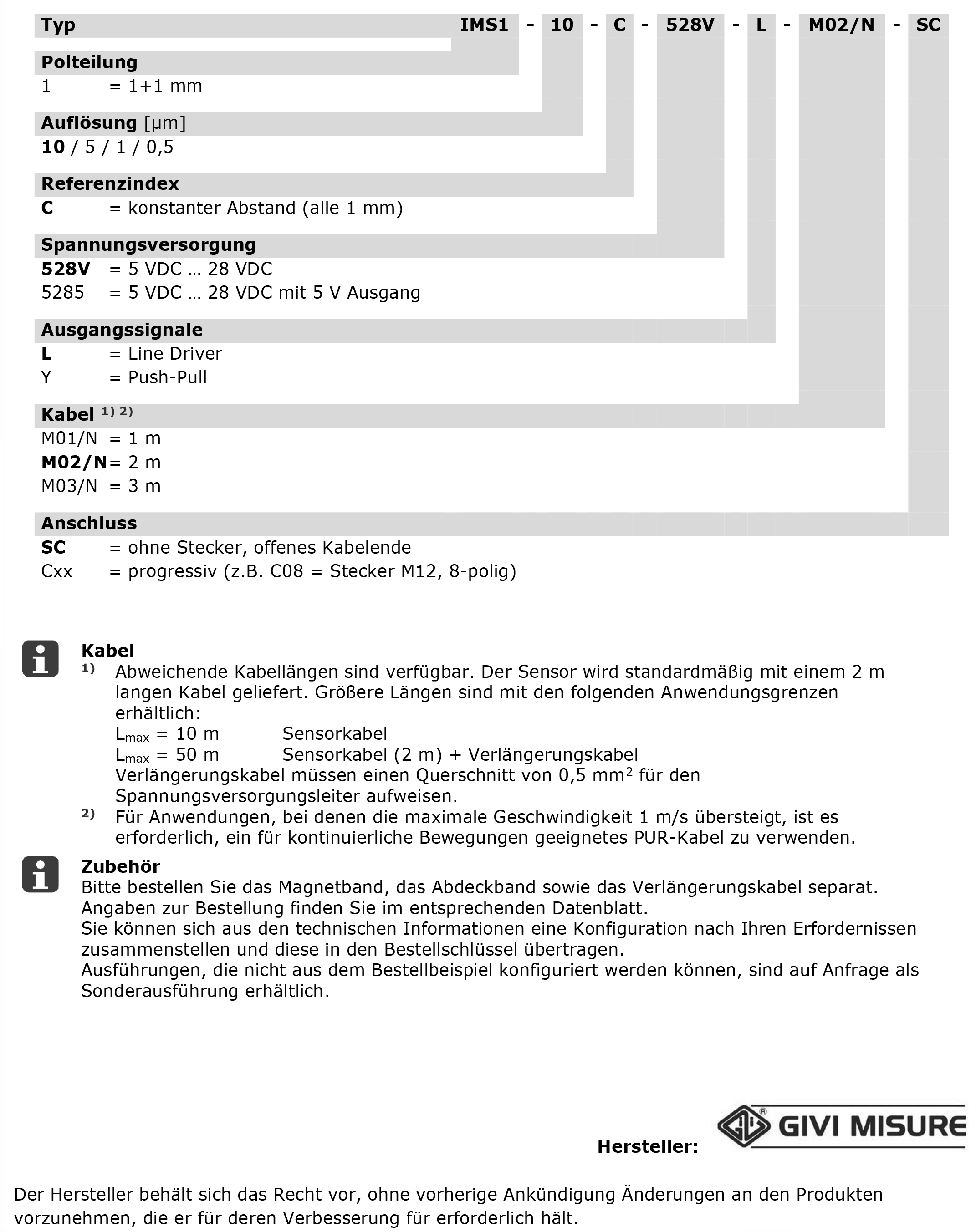

Bestellschlüssel "Magnetsensor - Inkremental IMS1"
