Produktinformationen "Inkrementaler Seilzuggeber EFA4000-12000"

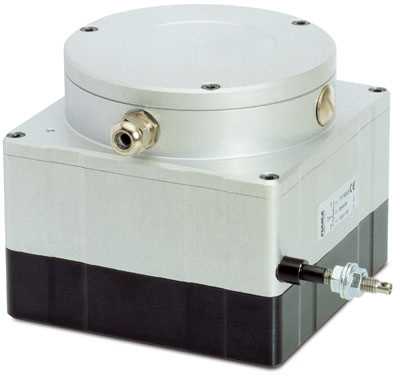

Inkrementaler Seilzuggeber EFA4000-12000 - optisch - von Willtec Messtechnik ist ein einfaches und leistungsfähiges Messsystem in Verbindung mit Impulszähler oder Anzeigen zur einfachen Montage.

  • Messlänge 4.000, 5.000, 6.000, 8.000, 10.000, 12.000 mm
  • optischer Inkrementalgeber 800 Impulse pro 320 mm: 2.400 Flanken
  • Höchstgeschwindigkeit: 0,7 m/s
  • Auszugskraft am Seil: max. 9N
  • Schutzart: IP54
  • Aluminium eloxiert
  • Ausgangssignale: Push Pull, Line Driver
  • Gewicht: 400 gramm
  • Kabellänge: 2, 5, 10 m


Weiterführende Links zu "Inkrementaler Seilzuggeber EFA4000-12000"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Inkrementaler Seilzuggeber EFA4000-12000"



Mechanische Daten

Ausführung

EFA
4000

EFA
5000

EFA
6000

EFA
8000

EFA
10000

EFA
12000

Messweg [mm]

4.200

5.200

6.200

8.200

10.200

12.200

Wiederholgenauigkeit mit vierfacher Ausweichung [mm]

±0,2

±0,3

±0,4

±0,5

Auflösung

            EF



800 Impulse pro 320 mm

Farbe

Grau     RAL 7004

Material

            Befestigungsgehäuse



Aluminium, eloxiert

Gewicht

400 g

Geschwindigkeit

<0,7 m/s

Auszugskraft am Seil

< ~9 N

Zyklen Anzahl

400.000

Temperaturbereich

-10 bis 70°C

Relative Feuchtigkeit

10 bis 90 %

Schutzart

IP54



Elektrische Daten

Versorgungsspannung

10-30 VDC       <60 mA / Push Pull

10-30 VDC       (5 VDC) / Line Driver

Leistungsaufnahme

10-25 VDC       60 mA

5 VDC              100 mA

Ausgangsspannung

15 - 25 VDC

Ausgangsstrom

<20 mA

Ausgangssignal

            Line Driver







Push-Pull

TTL-LD1 10-30 Vdc      out 5 Vdc

TTL-LD2 5 Vdc             out 5 Vdc

TTL-LD3 10-30 Vdc      out 10-30 Vdc;

0 Ausgangssignal alle 320 mm Drahtauszug

Elektrischer Anschluss

            Klemmleiste





5-polig             Push Pull

8-polig             LineDriver

Elektromagnetische Kompatibilität

2004/108/CE
