Laser Distanz Sensor D-Serie DBN-50-050
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: DBN-50-050
Laser Distanz Sensor D-Serie DBN-50-050 von Willtec Messtechnik für zuverlässiges... mehr
Produktinformationen "Laser Distanz Sensor D-Serie DBN-50-050"
Laser Distanz Sensor D-Serie DBN-50-050 von Willtec Messtechnik für zuverlässiges Messen auf dunklen Oberflächen- und dies sogar bei Außenanwendungen mit Sonneneinstrahlung!
• Genauigkeit ±5 mm oder ±2,5 mm
• Messbereich 0,05...~50 m
• Messgeschwindigkeit 10 Hz
• Analoger Ausgang 0/4...20 mA
• Serielle Schnittstellen
• Digitale Ein – und Ausgänge (Standard)
• Weitere Schnittstellen und Funktionen sind durch den Kunden konfigurierbar
Weiterführende Links zu "Laser Distanz Sensor D-Serie DBN-50-050"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Laser Distanz Sensor D-Serie DBN-50-050"
Spezifikationen
| Messbereich auf Reflexionsfolie | - |
| Messbereich auf natürliche Oberflächen | 0.05...~50 m |
| Typische Genauigkeit @ 2σ | ± 5 (±2.5) mm |
| Typische Wiederholungsgenauigkeit | ± 1.8 (±0.9) mm |
| Max. Messrate | 10 Hz |
| Betriebstemperatur | -10...+50 °C |
| Schutzart | IP65 |
| Versorgungsspannung | 12...30 VDC |
| Laser rot, sichtbar | ja |
| Durchmesser Laserpunkt bei 10m | 7x3 mm |
| Durchmesser Laserpunkt bei 50m | 28x13 mm |
| Durchmesser Laserpunkt bei 100m | 55x30 mm |
| Abmessungen (l x b x h) | 140x78x48 mm |
| Gewicht | 350 g |
Schnittstellen
| Analogausgang, programmierbar, 0/4...20 mA | ja |
| Max. Fehler des Analaogausganges | ± 0.2 % |
| 2 digitale Ausgänge, programmierbar | ja |
| 1 digitaler Ausgang für die Fehleranzeige | ja |
| 1 digitaler Eingang, programmierbar (anstelle DO1) | ja |
| RS-232 | ja |
| RS-422 mit programmierbarer ID | nein |
| SSI programmierbar | nein |
| USB | ja (nur für Konfiguration) |
Optionale Schnittstellen
| PROFINET | nein |
| EtherNetIP | nein |
| EtherCAT | nein |
| PROFIBUS (extern) | nein |
Anschlussart
| Interne Anschlussklemmen | ja |
Funktionen
| Auto Start | ja |
| Direktes Anschliessen einer externen Anzeige | ja |
| Externe Auslösung von Messungen | ja |
Zeichnung anfordern ...Zeichnung anfordern ...

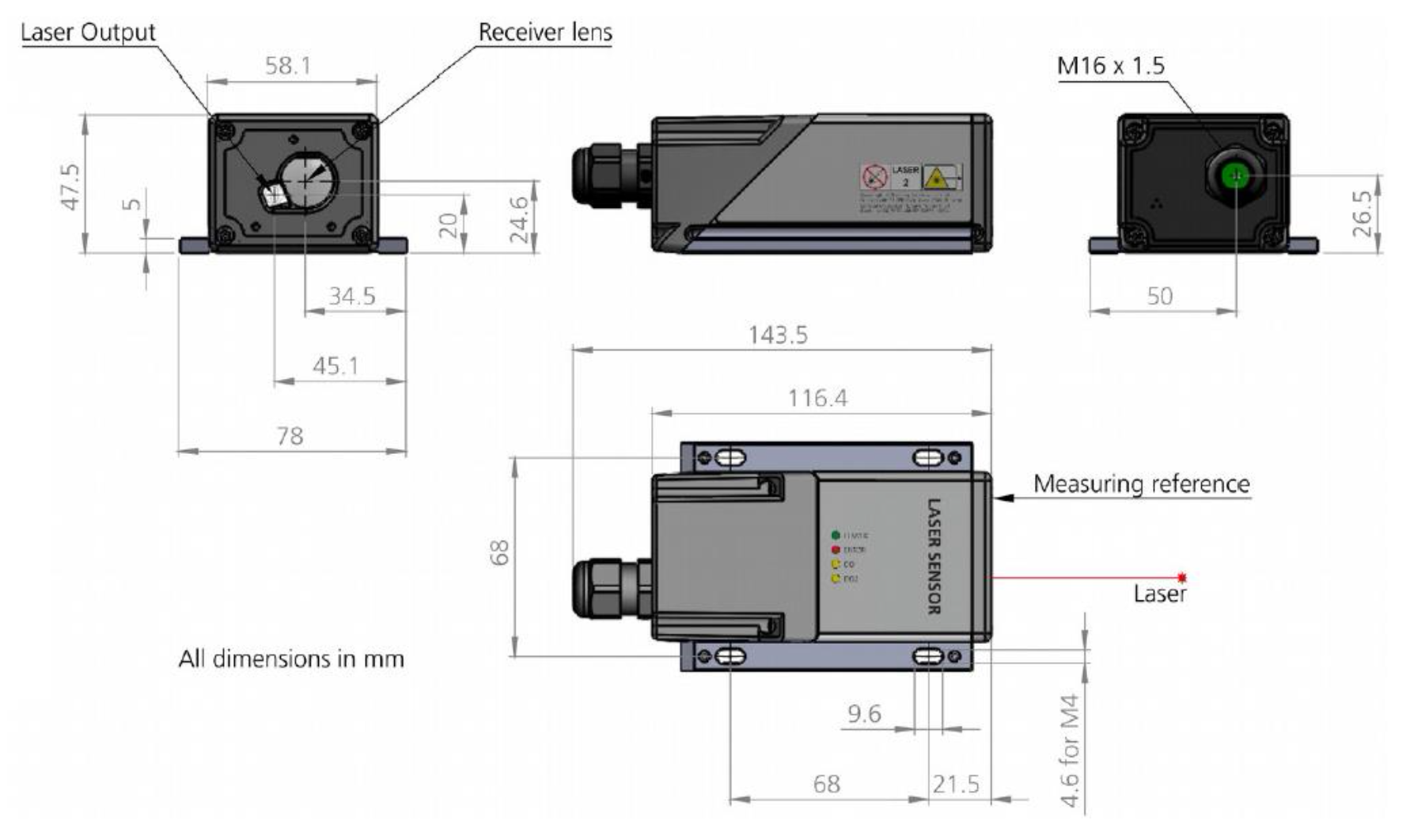

Zeichnung "Laser Distanz Sensor D-Serie DBN-50-050"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Laser Distanz Sensor D-Serie DBN-50-050"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Laser Distanz Sensor D-Serie DBN-50-050"
CAD-Daten: Bitte anfragen!
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

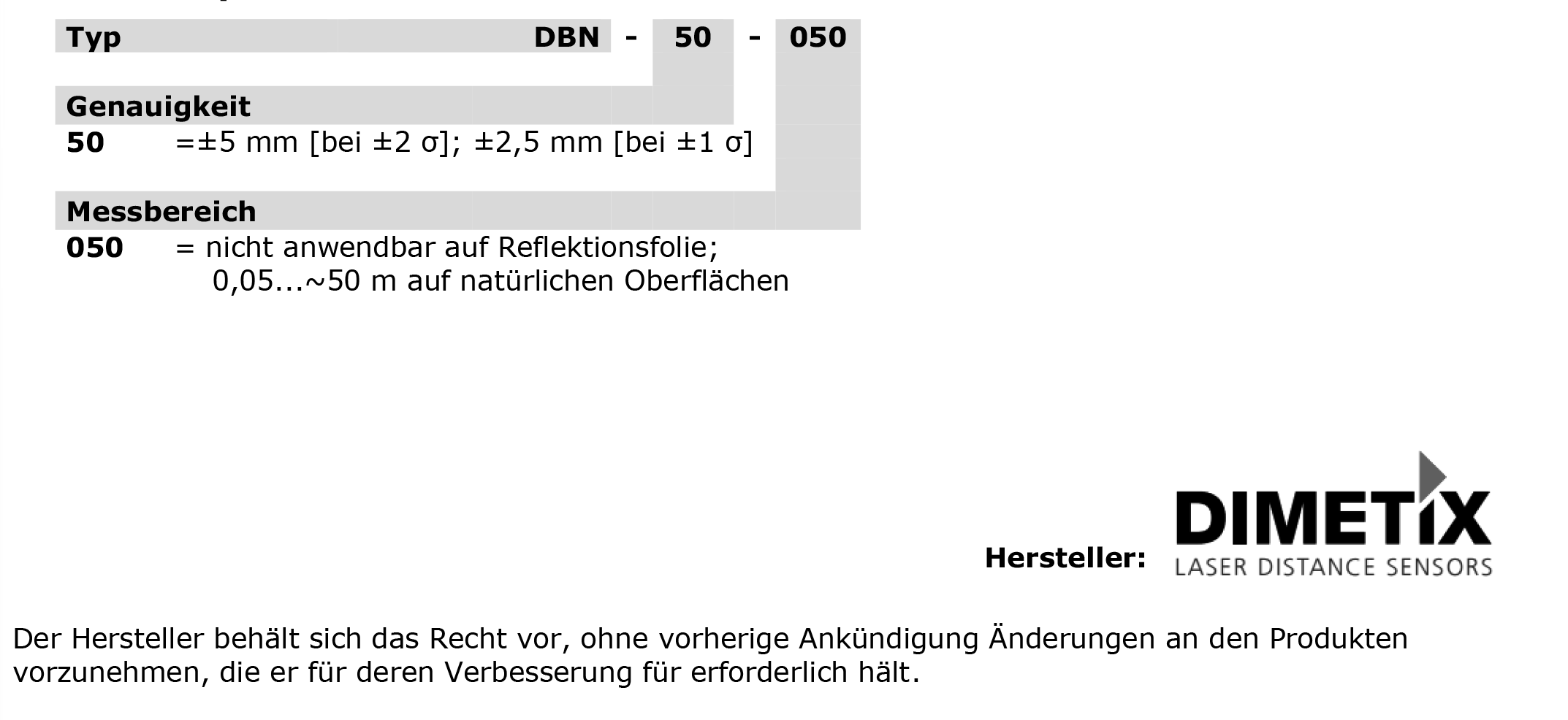

Bestellschlüssel "Laser Distanz Sensor D-Serie DBN-50-050"
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Laser Distanz Sensor D-Serie DBN-50-050"
Datenblatt Zubehör:
