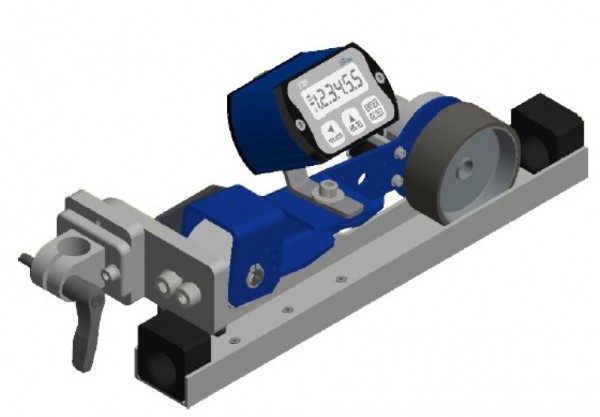

Elektronischer Meterzähler Light Short U-Profilführung

Elektronischer Meterzähler Light Short U-Profilführung

Unser Bestellbeispiel:

Messrad:

  • 200 mm Umfang, 25 mm breit
  • Glatte Laufoberfläche

Anzeige: Direktanzeige F8P im Aufbaugehäuse

  • 6-stellige Anzeige
  • Messanzeige F8P (Batteriebetrieben), Direktanbau im Aufbaugehäuse
  • Profilführung: U-Profil, 40 mm breite inkl. Durchlassführung (Führungshülse Ø 20 mm)
  • Flansch-Klemmverbinder für Rundrohr Ø 18 mm
  • Auflösung programmierbar

- Artikelnummer: 30255



Sie möchten den Artikel an Ihre Wünsche anpassen? Hier gelangen Sie zu unserem Konfigurator-Artikel.

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17



Prospekt Download

Angebot anfordern

  • Artikel-Nr.: 30255
Beschreibung Technische Daten Zeichnung Datenblatt CAD Bestellschlüssel Zubehör
Beschreibung
Die elektronischen Meterzähler der MZ/E-Light Reihe Light Short U-Profilführung zeichnen... mehr
Menü schließen
Produktinformationen "Elektronischer Meterzähler Light Short U-Profilführung"
Die elektronischen Meterzähler der MZ/E-Light Reihe Light Short U-Profilführung zeichnen sich durch Flexibilität zum Nutzen des Anwenders aus.
Individuelle Anpassungsmöglichkeiten durch unterschiedliche Messradgrößen bei programmierbarer Messanzeige bieten zahlreiche Anwendungen in verschiedenen Maschinenbranchen.

Merkmale im Überblick:

  • Elektronisches Längenmesssystem inklusiv elektronischer Messanzeige mit modularem Aufbau.
  • Messung linearer Bewegungen direkt auf der Oberfläche laufender Materialien.
  • Abtastung erfolgt mit einem Messrad mit 200 mm Umfang.
  • Inkrementaler Magnetsensor oder Magnetring zur rotatorischen Wegerfassung (Längenmessung).
  • Robustes Design mit einfachem Austausch der Messräder.
  • Programmierbare Messanzeige: Zählrichtung, wechseln zwischen Kettenmaß und Absolutmaß, Skalierungsfaktor anpassbar, wechselbare Einheiten / Auflösung, Umrechnung von cm in Inch.
  • Versorgung im Batteriebetrieb oder mit Fremdversorgung.
  • Messanzeige direkt angebaut oder extern im Ein- oder Aufbaugehäuse.
  • Integrierte Feder für dauerhaften Druck des Messrads auf der Oberfläche, garantiert eine schlupffreie Messung.
  • U-Profilführung mit Führungshülse für die Breite der Durchführung.
  • Gleichmäßige Auflage und genaue Führung der Materialien.





Weiterführende Links zu "Elektronischer Meterzähler Light Short U-Profilführung"
technicaldata
Technische Daten anfordern ...Technische Daten anfordern ...
Menü schließen
Technische Daten "Elektronischer Meterzähler Light Short U-Profilführung"
drawings
Zeichnung anfordern ...Zeichnung anfordern ...
Menü schließen

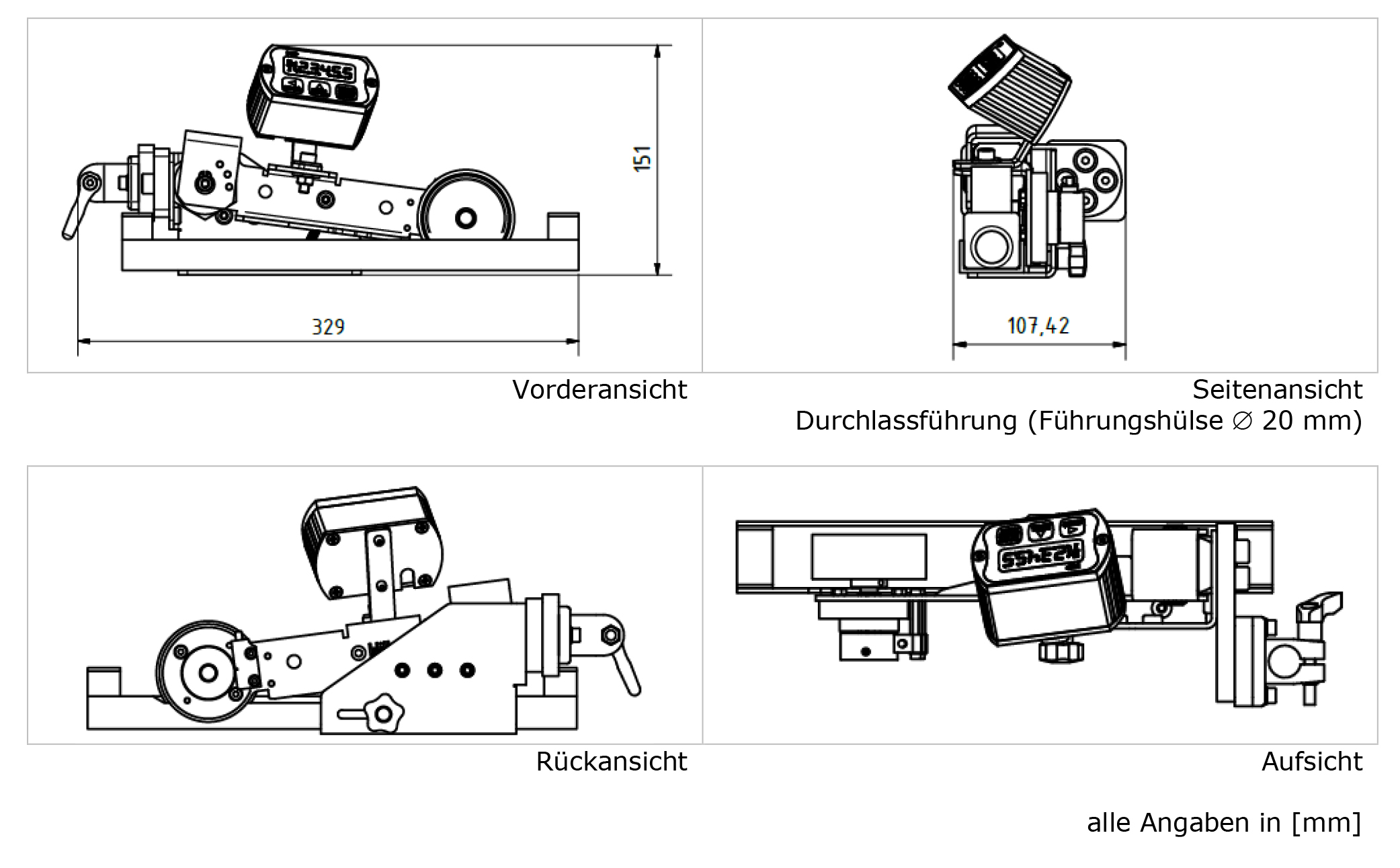

Zeichnung "Elektronischer Meterzähler Light Short U-Profilführung"
Datenblatt
Datenblatt anfordern ...Datenblatt anfordern ...
Menü schließen
Datenblatt anfordern zu "Elektronischer Meterzähler Light Short U-Profilführung"



Datenblatt:





CAD
CAD Daten anfordern ...CAD Daten anfordern ...
Menü schließen
CAD Daten anfordern zu "Elektronischer Meterzähler Light Short U-Profilführung"



MZ-E_Light Short U-Profildührung_Aufsicht



 MZ-E-Light Short U-Profil Auswahlmöglichkeit



ordercode
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Menü schließen
Bestellschlüssel "Elektronischer Meterzähler Light Short U-Profilführung"

Bestellschlüssel MZ-E-Light Short U-Profilführung

accessories
Passendes ZubehörPassendes Zubehör anfragen ...
Menü schließen
Zubehör "Elektronischer Meterzähler Light Short U-Profilführung"
